直线位移传感器自动化设备应用：活塞位置监测要点

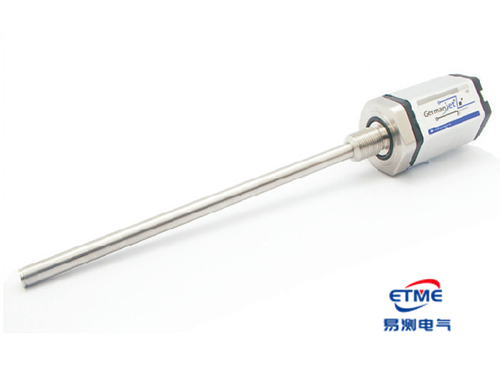

直线位移传感器自动化设备应用，核心就一句话：一个动作走到哪一步、活塞到没到位，全靠它给信号。它不像光电开关只告诉你"到没到点"，而是能连续告诉你"现在走了多少"，动作顺序、运行速度、到位与超限判断都建立在这个连续量上。设备上到底该在哪些位置装它、每个测点选多大量程、装完怎么查，下面按测点一个个说。

直线位移传感器自动化设备应用：先看清装在哪几个测点

设备上的测点其实就跑不出这几类。第一类是滑台和工作台，测的是行程位置，顺便触发下一步动作；第二类是液压或气动的活塞，测活塞位置、速度和到位；第三类是送料、料斗这类机构，测送料走够没有，决定封口、压合的时机；第四类是刀架、压头，测进给深度并做超限保护。

这些测点有个共同点：光知道"到没到点"不够，得知道"走到哪了、还剩多少"。凡是这种判断，就适合上直线位移传感器。

不同测点，量程和输出怎么定

同一个型号不可能四个测点都合用，下表按测点把该核的项目列清楚：

输出按 PLC 的接口选就行：柜内短距离走模拟电压或电流，抗干扰要求高、距离远就选数字量或总线。现场油污、粉尘、水汽重，防护等级按环境往上提一档，别按常温干燥车间的那一档去配。

它和光电开关、限位开关怎么分工

这三样不是谁替代谁，是各管一段。限位开关管的是"到没到机械极限"，属于保护层，撞上去之前得停，这一层必须独立存在，不能拿传感器读数去替代。

光电开关管的是"有没有料、有没有到位"这种是／非判断，装一个位置能省成本。直线位移传感器管的是"走到哪了、还剩多少、快慢如何"，凡是需要连续量的逻辑都归它。

现场合用的习惯是：动作工艺判断交给直线位移传感器，机械极限保护交给限位开关，料有无交给光电。三层各干各的，出问题也好定位。

读数随行程变大：先查平行度

装直线位移传感器最常见的毛病是"不平行"——安装方向和被测运动方向之间有个夹角，行程一长，这点角度偏差被摊开的倍数就越大，最后全变成读数误差。短路程试不出来，全行程一跑就露。

我们碰到过一台机器，操作工嫌行程末端总是差两毫米，换了新尺还是照样差。拆开一看是传感器支架和滑台导轨装成了一个小角度，尺本身没问题。把安装基面重新找正、垫片调平之后，末端偏差就回到允许范围内了。

想用得久，把侧向力从杆上拿掉

接触式的电子尺，靠滑刷在电阻轨上滑动取信号。杆一旦被侧向力顶着，滑刷就磨得特别快。我们见过一个工位，传感器三个月就得换一支，最后查出来是滑台和传感器不同轴，滑台动作时歪着使劲别在杆上。

处理办法两条：一是把支架改成一体折弯件、安装面重新找正，让力顺着行程方向走，别斜着顶；二是给连接处加浮动或球头过渡，允许一点角度偏差。这两条做到位，寿命差别很大。要是工位本身就是高频来回跑的那种，省这点钱没必要，直接换成不接触的型式更划算。

另外导轨得给电子尺留规矩，滑台不能被硬别着走。日常只要看两样：读数有没有随行程变大而偏，滑刷处有没有异常磨损的痕迹。出现任一样，先停下来查安装，别等杆磨坏了再换件。

常见问题

问：自动化设备上，直线位移传感器比光电开关强在哪？
答：光电开关只能说到没到点，它却能连续告诉你现在走了多少。动作顺序、运行速度、到位判断都靠这个连续量，PLC 不用再靠一堆行程开关的硬点位去拼。

问：包装机送料到位才封口的逻辑，怎么配合？
答：传感器把送料机构的当前位置实时报给控制器，走到设定区间再给封口动作，避免料没走够就压下去。判据建议用窗口比较加一点延时确认，比单点触发稳，后面改工艺也只要改参数。

问：装上后读数随行程变大，先排查什么？
答：先查平行度。安装方向跟被测运动方向之间只要差出一个夹角，行程拉得越长，这点角度偏差被放大的倍数就越大，最后统统变成读数误差。装好后手动慢推一次全行程，看输出顺不顺、会不会突然蹦一下。

问：滑块被侧向力顶着，会出什么毛病？
答：滑刷磨得特别快。接触式的电子尺，导轨得给它留规矩，滑台不能歪着使劲别。支架尽量用一体折弯件，连接处可以加浮动或球头过渡，把侧向力卸掉。高频工位直接选非接触型式更省事。

问：超限保护能不能直接用传感器的读数来做？
答：不建议当唯一手段。工艺判断用传感器读数没问题，但机械极限保护要单独留限位开关，两路分开走。传感器一旦受干扰或断线，读数可能乱跳，极限保护不能跟着它一起失效。
