德敏哲19系列CANopen位移传感器两磁块异步通讯

CANopen位移传感器两磁块异步通讯，指的是同一根测杆上套两个磁环，分别测两个运动部件的位置，两个磁块的数据各自按自己的节拍上报，不要求时间对齐。它的好处是配置简单、总线负担轻，适合双滑台分别定位、两个挡板各自测距这类「两个位置各管各的」场合。下面拿德敏哲19系列、默认节点ID 0x7F，把启动报文、两路PDO的数据格式和原始码换算一步一步讲清。

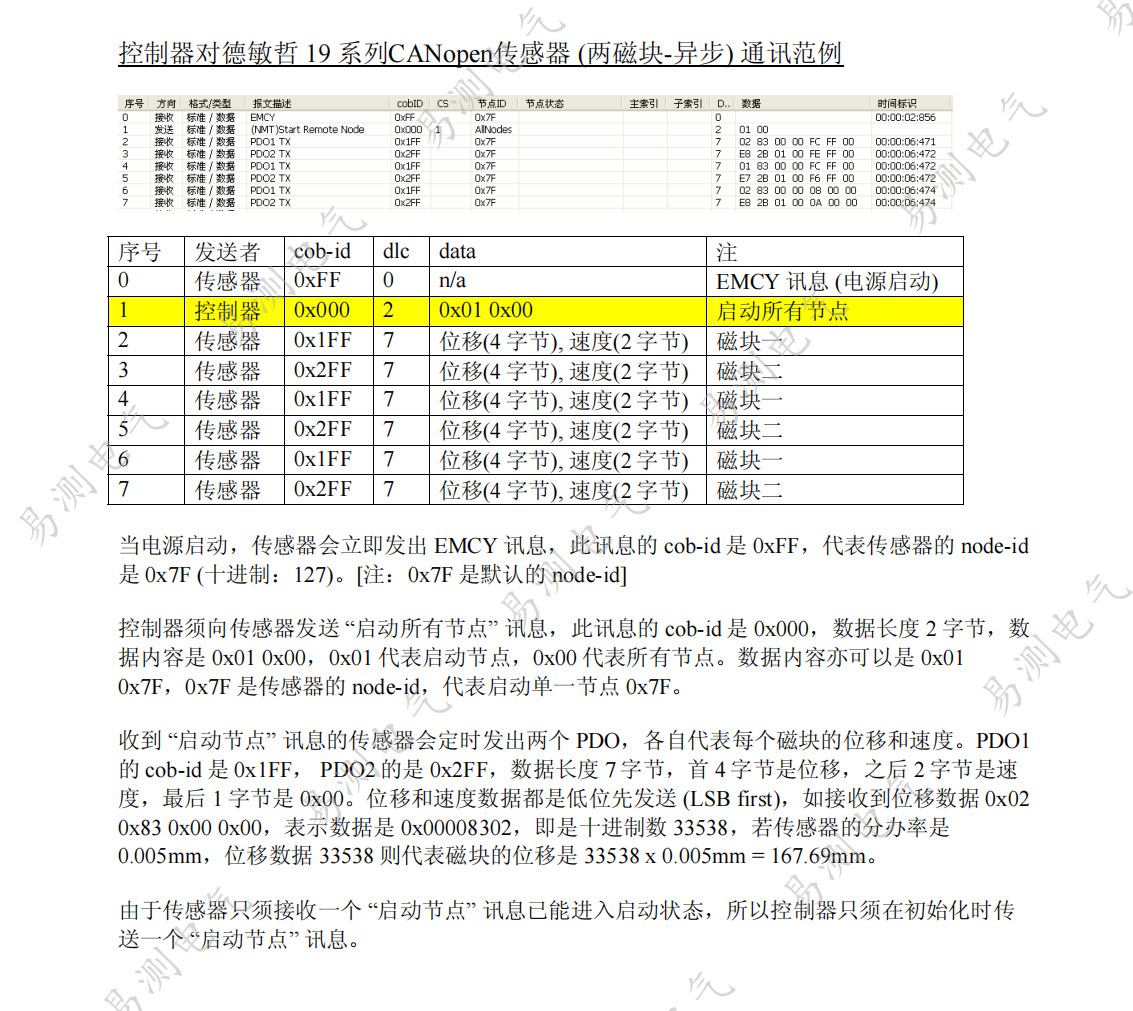

CANopen位移传感器两磁块异步通讯：上电和启动报文

出厂默认节点ID 是 0x7F，十进制 127。一上电，传感器先发一条 EMCY 报文，cob-id 是 0xFF，数据长度 0，含义就是「电源启动」。这时候它还没进入正常工作状态，得等控制器发一条 NMT 启动命令才开跑。

启动命令是广播的：cob-id 0x000，数据长度 2 字节，内容 0x01 0x00。0x01 是启动命令，0x00 表示所有节点。如果你不希望动别的从站，也可以把后一字节换成节点号，写 0x01 0x7F，单独启动这一个节点。

两路PDO怎么读：cob-id、字节和换算

收到启动命令后，传感器就开始定时发两个 PDO：PDO1 的 cob-id 是 0x1FF，对应磁块一；PDO2 是 0x2FF，对应磁块二。两个 PDO 各 7 字节，前 4 字节是位移、接着 2 字节是速度、末字节固定 0x00。位移和速度都是低位先发，也就是 LSB first。

换个角度说，控制器那边只要按 cob-id 分开收，就知道哪一帧是磁块一、哪一帧是磁块二，两个位置的自然对应关系就建立起来了。这也是异步模式配置简单的原因——不需要额外的同步报文。

换算也顺手：收到位移数据 0x02 0x83 0x00 0x00，低字节在前，拼接起来是 0x00008302，十进制 33538。如果传感器分辨率是 0.005mm，那实际位移就是 33538×0.005 = 167.69mm。速度字段同理，按厂家的换算系数处理，具体系数以样本为准。

异步和同步差在哪，怎么挑

两者报文格式一模一样，差别只有一处：什么时候发。异步是传感器自己按周期发，同步是被控制器的一条 SYNC 报文牵着走。选哪个，看你对「两个位置是不是同一时刻」的要求有多硬。

现场两个真实状况：现象、原因、处理

现象一：上电后总线上一片安静，只有一个 0xFF 的 EMCY，两路 PDO 一帧都不来。原因：NMT 启动命令没发，或者发成了别的节点号，传感器一直停在预操作状态。处理：补发 cob-id 0x000、数据 0x01 0x00 的启动报文，或者用 0x01 0x7F 点名启动这个节点，再观察 PDO 是否成对出现。

现象二：两路 PDO 都在，但其中一路数值乱跳或固定不动。原因：多是那一侧的磁环没装到有效量程内，或者两个磁环间距太近互相干扰。处理：把两个磁环都挪进有效量程，拉开彼此间距到手册要求以上，再对着位移字段的 4 个字节重新换算核对。

配置完怎么复核

三步就能确认这一档配好了：先看 EMCY 和 NMT 这一对有没有发出去，再看两路 PDO 的 cob-id 是不是 0x1FF 和 0x2FF，最后拿一个已知位移点校验换算结果对不对。三样都对上，异步这套就算通了。

常见问题

问：德敏哲19系列两磁块异步，两个磁块的 cob-id 各是多少？
答：PDO1 是 0x1FF，对应磁块一；PDO2 是 0x2FF，对应磁块二。两个 PDO 各 7 字节：前 4 字节位移、接着 2 字节速度、末字节 0x00。异步模式下两个磁块各发各的，不要求时间对齐。

问：19系列 CANopen 位移传感器上电后没数据，缺哪条报文？
答：缺 NMT 启动命令。出厂默认节点ID 是 0x7F，上电只发一条 cob-id 0xFF 的 EMCY 表示电源启动；控制器再发一条 cob-id 0x000、数据 0x01 0x00 的报文，所有节点才开始正常工作。

问：采到的原始位移码，怎么换算成毫米？
答：位移 4 字节低位先发，拼出十进制码值再乘分辨率。比如收到 0x02 0x83 0x00 0x00，拼起来是 0x00008302，也就是 33538；分辨率 0.005mm 时，对应 167.69mm。

问：两磁块异步模式下报文收不到，先查哪两处？
答：先查节点ID 有没有和总线上别的节点撞号，再查总线两端 120Ω 终端电阻有没有接上，这两处占了现场故障的大头。另外 LED 绿灯亮、红灯灭才是正常，两个灯一起亮说明测不到磁环。

问：什么情况下该用同步、别用异步？
答：只要两个位置的对比结果强依赖「同一时刻」，比如双缸同步顶升、两轴联动，就得用同步模式，异步两路前后差几毫秒，算出来的同步误差是假的。反之两个位置各管各的，异步更省事。
