德敏哲194系列CANopen位移传感器两磁块同步通讯范例

CANopen位移传感器两磁块同步，是用一条 SYNC 报文把两个磁块的采样卡在同一时刻，专门解决「两个位置必须同时拍下来」的问题。双缸同步顶升、两轴联动这类场合，异步模式两个 PDO 前后差几毫秒，算出来的同步误差是假的，误差本身比实际偏差还大。下面用德敏哲194系列，从电源启动、SYNC 触发到两路 PDO 成对回来，把机制、周期怎么定和复核讲透。

CANopen位移传感器两磁块同步的机制：一条SYNC对齐两路采样

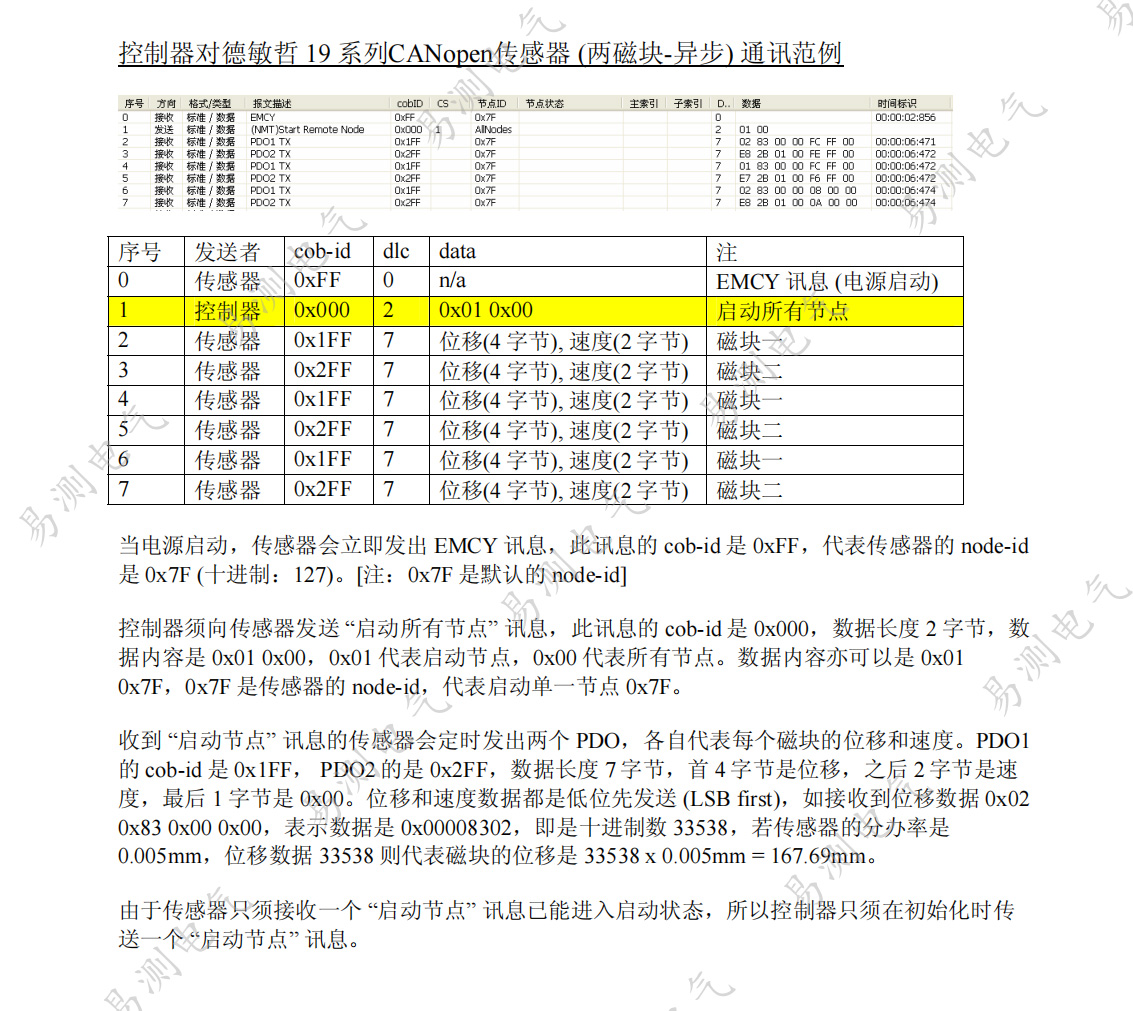

默认节点ID 0x7F，十进制 127。上电后传感器先发一条 EMCY，cob-id 0xFF，数据长度 0，表示电源启动。控制器随后发启动命令：cob-id 0x000，数据 0x01 0x00，启动所有节点；只想动这一个节点，就写 0x01 0x7F。

进入正常工作后，两个磁块不再各发各的，而是由控制器周期性广播一条 SYNC 报文来统一触发。SYNC 的 cob-id 是 0x080，数据长度 0 字节。控制器每到一个同步周期就发一次，传感器收到后，在同一次采样里把磁块一、磁块二的位置一起回传。这样拿到的两个数据才是严格同一时刻的，同步误差才有意义。

报文时序：从启动到两路PDO

把整个过程连起来看，就是下面四步。注意 SYNC 是控制器发的，两路 PDO 是传感器收到 SYNC 之后回应的，谁先谁后不能乱。

PDO 的数据格式和异步模式完全一样：7 字节，前 4 字节位移（低位先发）、接着 2 字节速度、末字节 0x00。分辨率 0.005mm 时，位移码值 33538 对应 167.69mm。换句话说，报文本身没变，变的只是「什么时候发」。

同步周期怎么定：别光顾着短

同步周期不是越短越好。周期短，采样密，但总线负载跟着上去，节点一多容易报文拥塞、PDO 收不齐，两个磁块反倒对不上时间。按下面这几条来权衡。

现场两个真实状况：现象、原因、处理

现象一：SYNC 发出去，只回来一路 PDO，另一路时有时无。原因：多半是同步周期压得太紧，总线负载偏高，急的时候丢帧。处理：把周期适当放宽，或者给两路 PDO 留足带宽，再用总线监视工具连看几十个周期，确认两路每次都成对。

现象二：两个磁块数据都能收到，可同步误差算出来一直偏大、还不稳定。原因：常见是其中一侧磁环没完全进有效量程，或者两个磁环间距不够互相干扰。处理：把两个磁环都确认到有效量程内，拉开间距到手册要求以上，再重算一次同步误差看是否收敛。

配完怎么复核

按三步确认：一看 EMCY 和 NMT 这一对有没有发出；二看每个 SYNC 之后是不是跟着 0x1FF 和 0x2FF 两帧；三用一个已知位置点校验换算。三样都对，同步这套就接稳了。

常见问题

问：双缸同步顶升，为什么不用异步的 CANopen 位移传感器？
答：异步模式下两个 PDO 前后差几毫秒，拿到的两个位置不是同一时刻的，算出来的同步误差是假的。双缸同步顶升、两轴联动这类场合，得用 194 系列的两磁块同步模式把采样对齐。

问：德敏哲194系列两磁块同步，靠什么报文触发采样？
答：靠控制器周期性发 SYNC。SYNC 的 cob-id 是 0x080、数据长度 0 字节；主站每发一次，传感器就在同一次采样里把磁块一、磁块二一起回传，两个数据才是严格同一时刻的。

问：同步模式下，两个磁块的 PDO 多长、怎么换算？
答：和异步一样，两个 PDO 都是 7 字节：前 4 字节位移、低位先发，接着 2 字节速度，末字节 0x00。分辨率 0.005mm 时，位移码值 33538 对应 167.69mm。

问：同步周期设太短，会出什么问题？
答：周期一短，总线负载就上去了，节点一多容易报文拥塞、PDO 收不齐，两个磁块反倒更对不上时间。先拿总线监视工具看 SYNC 和两路 PDO 是不是每次都成对回来，稳了再往控制逻辑里接。

问：同步模式下 SYNC 有、PDO 不齐，先查什么？
答：先看同步周期是不是压得太紧、总线负载高不高，再查两路 PDO 的映射配没配全。另外别忘确认两个磁环都在有效量程内，一侧进盲区也会表现为「数据不齐」。
