CANopen位移传感器单磁块异步通讯范例

CANopen位移传感器单磁块异步通讯，在 CANopen 输出里属于配置量小、结构简单的一档：一根测杆配一个磁环，传感器上电启动之后按自己设定的周期把位置推上来，全程不用 SYNC 报文。单点位置反馈、油缸定位、闸门开度这类场合选这一档就够，PLC 侧不必做同步逻辑，组态也省事。

CANopen位移传感器单磁块异步通讯和同步档差在哪

「异步」两个字说的就是不理会 SYNC 报文。同步档要主站周期性发 SYNC，传感器收到 SYNC 才采数据、才回 PDO，好处是挂在这条总线上的多个磁块，数据锁在同一时刻上。异步档不看 SYNC，传感器按内部「事件计时器」定的周期往外推，主站负责收和解析就行。

取舍很清楚：只有一个测点，「同一时刻」这个保证用不上，异步档配置量小、总线负载低、PLC 程序也简单；两个磁块以上要算位置差、做同步压装的，就得改订同步档。我们碰到过一台双磁块测差值的设备订成了异步档，两个磁块的数据错开几十毫秒，算出来的差值一直在抖，换哪根线都没用，最后只能重新订货。测点数量这件事，订型阶段就要跟供应商说清楚。

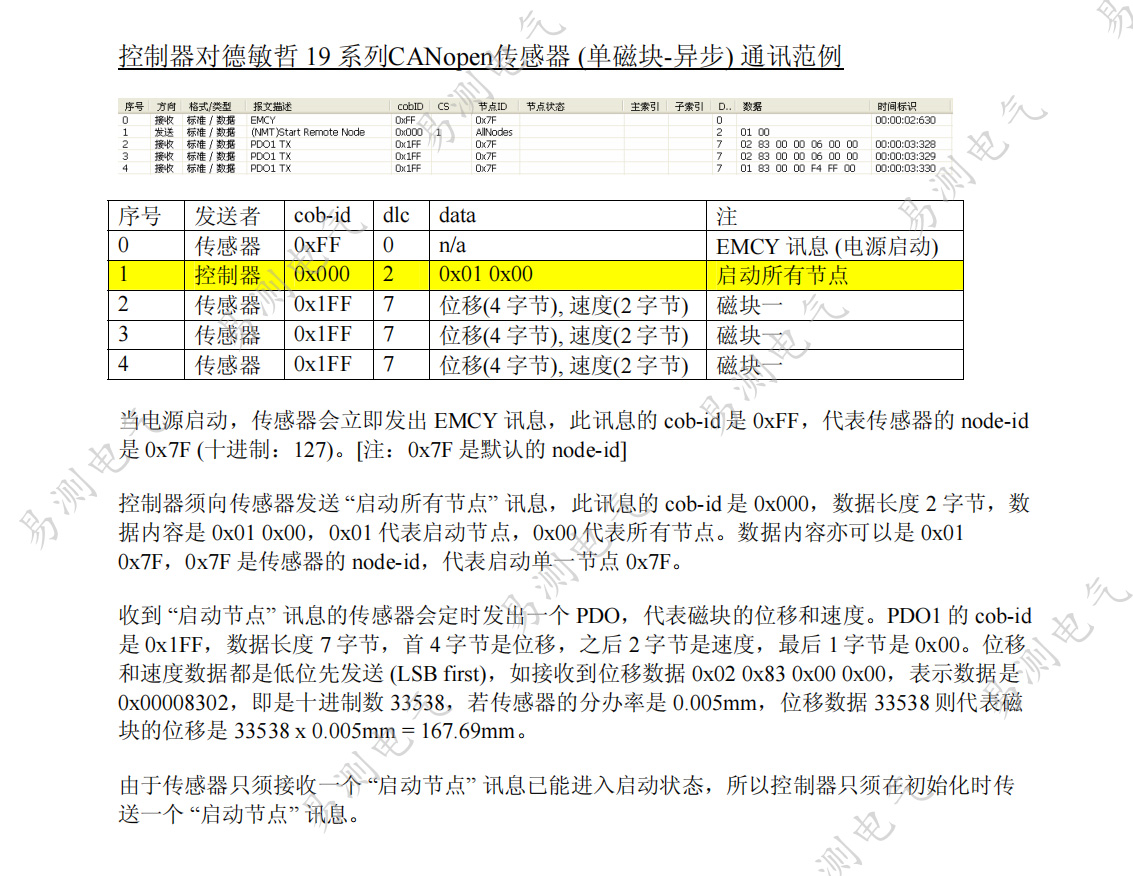

上电启动的报文顺序

传感器出厂默认节点 ID 是 0x7F，也就是十进制 127。上电以后它先推一条 EMCY 报个到，cob-id 是 0xFF、数据长度 0。接着控制器发 NMT 启动命令，cob-id 0x000、dlc 2、数据 0x01 0x00，这是启动总线上所有节点；只想单独拉起这一台，就发 0x01 0x7F。这条命令一下去，PDO 就会跟着上来。

那 7 个字节怎么算成毫米

启动之后传感器只发一个 PDO，cob-id 固定 0x1FF，长度 7 字节：前 4 字节是位移、低字节先发，接着 2 字节是速度，最后 1 字节是 0x00。这个顺序跟手册对一遍就能确认，别自己猜字节序。

举个对数用的实例：抓到的位移字节是 0x02 0x83 0x00 0x00，按低位在前拼成 0x00008302，十进制是 33538。该型号分辨率按 0.005mm 算，33538 × 0.005mm ＝ 167.69mm。调试时先手算一遍，再拿它核对抓到的帧；拼反了会得到一个看着也挺「正常」的离谱数值，这种错最容易被绕进去。

上报周期怎么定

周期由传感器内部的「事件计时器」决定，改大改小都支持，具体可设范围以厂家样本为准。周期短，数据新鲜、闭环反应快，但总线负载跟着涨；周期长，总线轻松，可位置变化会被抹平。

定这个值的办法很简单：看机械动作最快的变化速度。做油缸定位的，周期取控制周期的整数倍，比如 PLC 扫描 10ms，周期就取 10ms 或 20ms，别一个 1ms 一个 20ms 地各跑各的。做闸门开度这种慢过程的，50ms～100ms 完全够用，没必要为了「好看」把周期压到极限。

接线、终端电阻和线长

CANopen 走的是差分信号，CAN_H 和 CAN_L 必须用双绞屏蔽线，屏蔽层只在控制器那一端单点接地。总线的两个物理末端各挂一个 120Ω 终端电阻，中间的节点不要再加。这条规矩违反，报错方式通常是随机丢帧，查起来很费时间。

这张表是常规参考值，具体支持哪几档、能拉多长，以厂家样本和现场实测为准。现场线长吃紧的时候，降一档波特率往往比换电缆便宜，代价只是报文慢一点——单点位置反馈对这点延迟通常不敏感。

现场高频问题一：数值周期性跳变

我们遇到过一个油缸上的传感器，位置读数每隔几秒跳一次，幅度有零点几毫米，换了两根电缆都没解决。拆开线槽一看，新走的信号线和变频器动力线绑在同一根桥架里，屏蔽层又只接了传感器那一端。把动力线和信号线分开走槽、屏蔽改到控制器端单点接地，跳变当场就没了。

这类排障的顺序建议固定下来：先分流，把信号线和动力线分开；再查屏蔽，确认单点接地；然后查供电，量一下 24V 的纹波；最后量终端电阻是不是两个 120Ω。这四步走完还没解决，再回头怀疑传感器本体。

现场高频问题二：完全收不到报文

收不到报文，常见就三件事：节点 ID 和总线上别的设备撞号、终端电阻少装一个或者多装了一个、双方波特率对不上。这三项用一台 CAN 分析仪半小时能查完，比盲换硬件快得多。多台设备共用一条总线时，建议把每个节点的 ID 记在一张表上贴在电柜门内侧，后面加设备的时候一眼就能看出哪个号空着。

常见问题

问：单磁块的 CANopen 位移传感器，PDO 从哪个 cob-id 读？
答：只发一个 PDO，cob-id 是 0x1FF，7 字节：前 4 字节位移低位先发、接着 2 字节速度、末字节 0x00。出厂默认节点 ID 是 0x7F，控制器发 0x01 0x00 就能启动所有节点，或者发 0x01 0x7F 单独启动这一台。

问：德敏哲 CANopen 位移传感器读到 33538，实际位移是多少？
答：原始码值乘分辨率就是实际位移。位移码值 33538、分辨率 0.005mm 时，对应 167.69mm。原始数据是低位先发的，拼字节的时候记得按低字节在前拼，拼反了数就完全不对，而且看起来还挺像那么回事，特别容易蒙过去。

问：CANopen 位移传感器数值跳变，是干扰还是地址冲突？
答：跳变和收不到报文是两码事。跳数多半是干扰或供电问题：供电纹波大、屏蔽没接好、和动力线同走一根桥架都会跳，屏蔽要焊在插头外壳上、只在控制器那一端接地。完全收不到报文才先查地址冲突和终端电阻。两个都排不掉，再用分析仪抓帧看错误计数。

问：闸门开度这种单点反馈，CANopen 用哪一档合适？
答：单磁块异步档。一根测杆一个磁环，启动后传感器自己按事件计时器周期上报位置，不用配 SYNC，配置项少。油缸定位、闸门开度这类单点位置反馈用这一档就够；要两个测点做差值比较的，才需要上同步档。

问：异步档要不要在 PLC 里写同步逻辑？
答：不用。异步档传感器自己按周期推数据，PLC 侧只做两件事：收帧、解析。需要对齐节拍做多轴联动的场合，才要换成同步档并在 PLC 里发 SYNC。选档之前先把测点数量和多轴联动要求想清楚，比装完再改省事。
