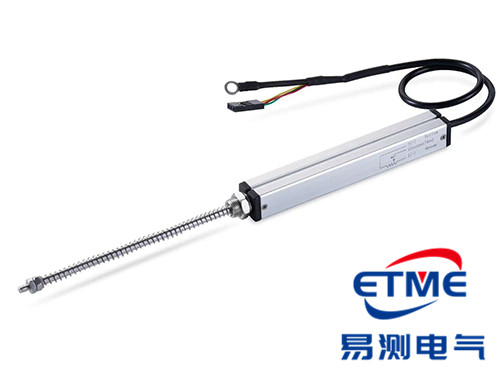

ESC微型自恢复式碳膜直线位移传感器/电子尺

碳膜直线位移传感器（又称电子尺、电阻尺）基于电阻分压原理，通过测量导电塑料电阻轨上滑动触点的位置来确定位移。工作过程：

1. 传感器内部有一条精密导电塑料电阻轨，两端施加稳定电压（如DC 5V或10V）滑动触点（电刷）与被测运动部件连接，在电阻轨上滑动触点输出电压与触点位置成正比，通过测量输出电压确定位移。特点：
2. 结构简单，成本低测量范围广（10mm至2000mm）线性精度±
3. 1%FS至±
4. 5%FS输出信号直接（0-5V/0-10V/4-20mA），无需信号调理理论寿命500万至2000万次往复（取决于型号）分辨率理论无限（模拟输出）。广泛应用于注塑机、压铸机、液压机、木工机械、包装机械等。

1. 1%FS，标准型±
2. 2%FS，经济型±
3. 5%FS。重复精度±
4. 01%FS至±
5. 05%FS。分辨率理论无限（模拟输出），实际受采集系统分辨率限制。采用进口导电塑料电阻轨，温漂≤50ppm/℃（精密型）至≤100ppm/℃（标准型）。工作温度-40℃至+85℃（标准型），高温型可达+125℃。防护等级IP40（标准型，需在干燥环境使用），IP65（密封型，可在潮湿环境使用）。供电电压DC 5V/10V/12V/24V（根据输出信号）。

输出信号类型：1.电阻输出：0-5kΩ/0-10kΩ，3线制（电阻轨两端+滑动端），直接接入PLC的电阻输入模块或变送器

1. 电压输出：0-5V/0-10V，3线制（电源+、电源-、信号+），直接接入PLC的模拟量输入模块
2. 电流输出：4-20mA，2线制（回路供电）或3线制，传输距离最远1000米，抗干扰能力强
3. 数字输出：RS485/SSI（内置信号调理模块），适合长距离和多传感器系统。接线方式（以0-10V为例）：电源+（红色，DC 24V）、电源-（黑色，0V）、信号+（绿色，0-10V输出）、信号-（黑色，与电源-共地）。注意：电压输出型负载阻抗≥10kΩ，电流输出型负载≤500Ω。

安装注意事项：

1. 传感器本体固定安装，滑动端与被测运动部件连接，确保运动方向与传感器轴线平行，径向偏差≤±
2. 5mm（拉杆式）或≤±1mm（滑块式）避免侧向力和撞击，拉杆式传感器允许一定角度偏差（≤±3°），但建议使用鱼眼接头安装前检查传感器是否在运输中损坏，拉杆是否弯曲，滑动是否顺畅供电电压必须稳定（纹波≤1%），避免电压波动影响测量精度输出信号线缆使用屏蔽线，屏蔽层单端接地，远离强电磁干扰源（变频器、电机、接触器）避免在强振动环境使用（振动频率>500Hz，加速度>10g），如需使用请选型时说明定期检查电刷磨损情况，发现输出跳变或接触不良及时更换长期停用应将传感器置于中间位置，避免电刷长期停留在同一位置。

主要区别：

1. 工作原理：碳膜为接触式电阻分压，磁致伸缩为非接触式磁致效应精度：碳膜±
2. 1%-
3. 5%FS，磁致伸缩±
4. 02%-
5. 05%FS寿命：碳膜500万-2000万次（电刷磨损），磁致伸缩理论无限（非接触）分辨率：碳膜理论无限（模拟），磁致伸缩1μm（数字）输出信号：碳膜直接模拟输出，磁致伸缩模拟/数字/总线输出价格：碳膜成本低，磁致伸缩价格高应用：碳膜适合一般工业控制、成本敏感场合，磁致伸缩适合高精度、长寿命、恶劣环境场合维护：碳膜需定期更换（电刷磨损），磁致伸缩免维护。选型根据精度要求、寿命要求、预算确定。
