KTC拉杆式碳膜直线位移传感器/电子尺
KTC拉杆式电子尺行程75至1250毫米，线性精度0.1%至0.04%FS、重复精度±0.013毫米。行程75至1250毫米覆盖多数应用，线性精度高重复精度±0.013毫米，适合精密位置反馈。
KTC拉杆式电子尺行程75至1250毫米，线性精度0.1%至0.04%FS、重复精度±0.013毫米。行程75至1250毫米覆盖多数应用，线性精度高重复精度±0.013毫米，适合精密位置反馈。

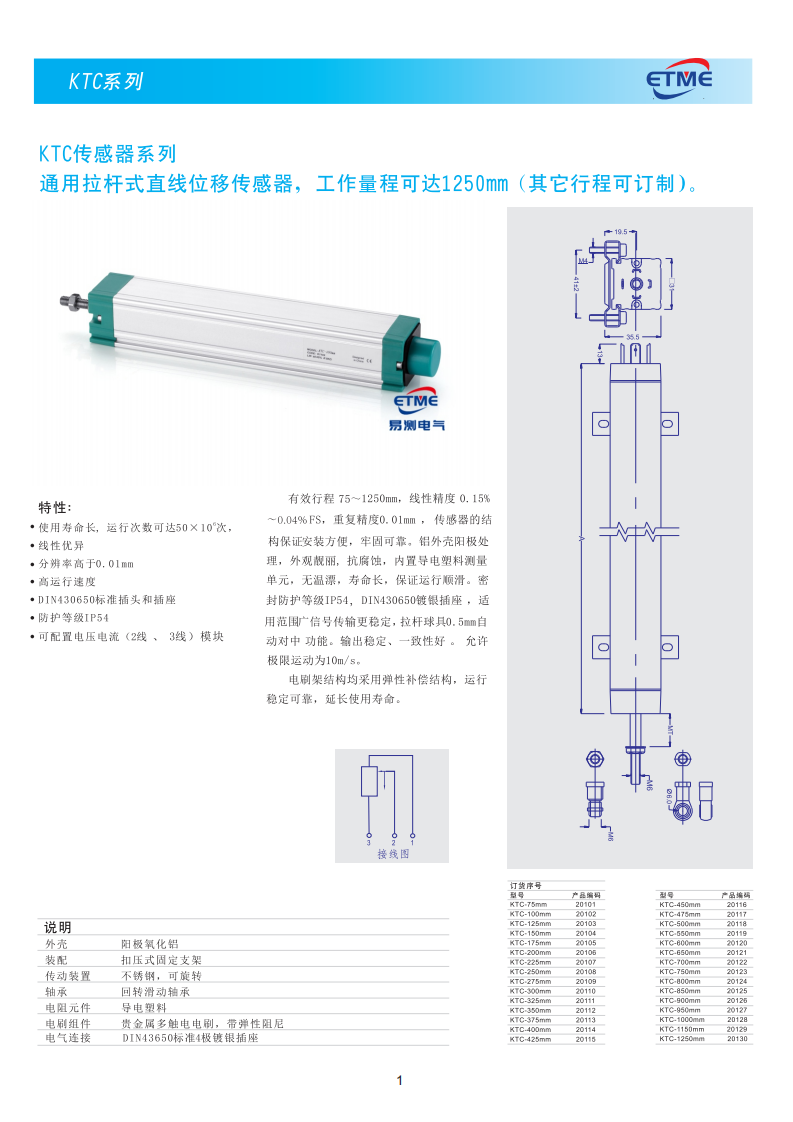

产品概述
KTC 传感器系列为通用拉杆式直线位移传感器，有效行程 75mm~1250mm（其它行程可订制），线性精度 0.15%～0.04%FS，重复精度 0.01mm。传感器结构保证安装方便、牢固可靠；铝外壳阳极处理，外观靓丽，抗腐蚀，内置导电塑料测量单元，无温漂，寿命长，保证运行顺滑。密封防护等级 IP54，DIN43650 镀银插座，适用范围广，信号传输更稳定，拉杆球具 0.5mm 自动对中功能。输出稳定、一致性好，允许极限运动为 10m/s。电刷架结构均采用弹性补偿结构，运行稳定可靠，延长使用寿命。
主要特性
- 使用寿命长，运行次数可达 50×10⁶ 次
- 线性优异
- 分辨率高于 0.01mm
- 高运行速度
- DIN43650 标准插头和插座
- 防护等级 IP54
- 可配置电压电流（2 线、3 线）模块
订货序号
KTC-75mm（20101）、KTC-100mm（20102）、KTC-125mm（20103）、KTC-150mm（20104）、KTC-175mm（20105）、KTC-200mm（20106）、KTC-225mm（20107）、KTC-250mm（20108）、KTC-275mm（20109）、KTC-300mm（20110）、KTC-325mm（20111）、KTC-350mm（20112）、KTC-375mm（20113）、KTC-400mm（20114）、KTC-425mm（20115）、KTC-450mm（20116）、KTC-475mm（20117）、KTC-500mm（20118）、KTC-600mm（20122）、KTC-700mm（20123）、KTC-750mm（20124）、KTC-800mm（20125）、KTC-900mm（20126）、KTC-1000mm（20127）、KTC-1100mm（20129）、KTC-1250mm（20130）。

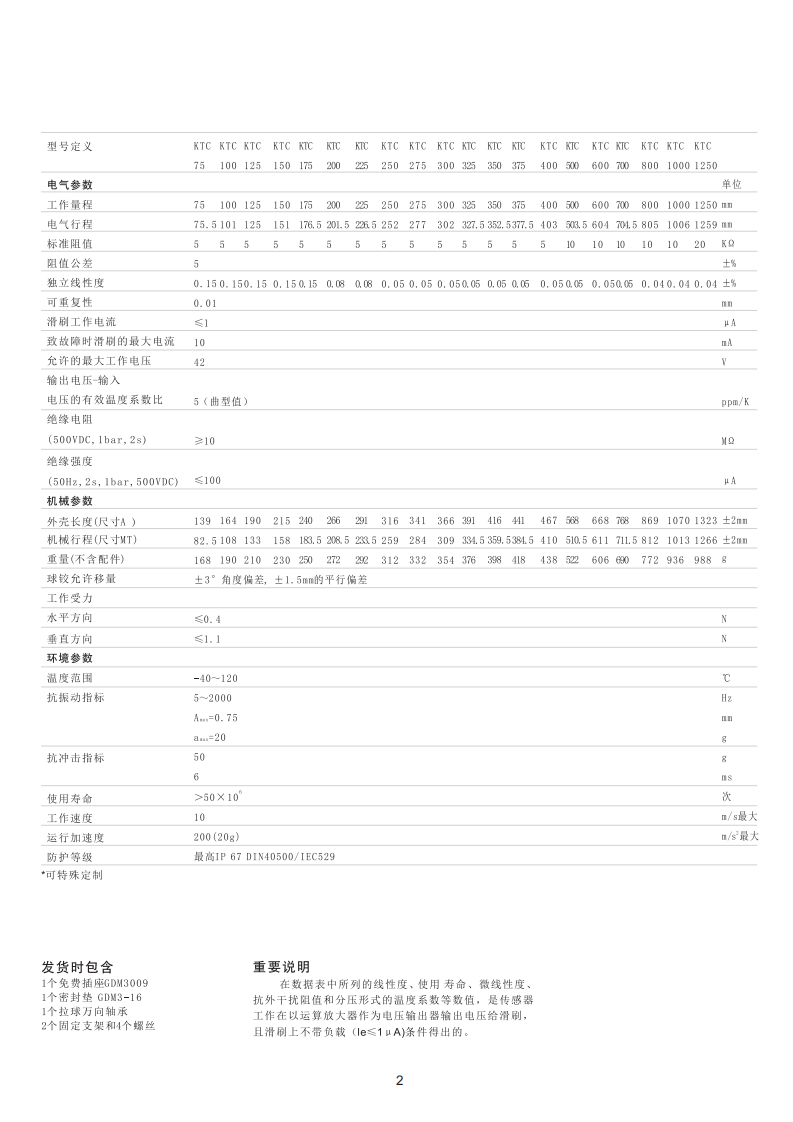

电气参数
| 参数名称 | 参数值 |
|---|---|
| 工作量程 | 75~1250mm |
| 电气行程 | 75.5~1264mm |
| 标准阻值 | 5KΩ（大行程为 10/20KΩ） |
| 阻值公差 | ±5% |
| 独立线性度 | 0.15~0.04% |
| 可重复性 | 0.01mm |
| 滑刷工作电流 | ≤1μA |
| 致故障时滑刷最大电流 | 10mA |
| 允许最大工作电压 | 42V |
| 输出电压-输入电压有效温度系数比 | 5（典型值） |
| 绝缘电阻（500VDC，1bar，2s）≥10MΩ | |
| 绝缘强度（50Hz，2s，1bar，500VDC）≤100μA |
机械与环境参数
| 参数名称 | 参数值 |
|---|---|
| 外壳长度（尺寸 | A）139~1323mm |
| 机械行程（尺寸 | MT）82.5~1266mm |
| 重量（不含配件）168~988g | |
| 球铰允许移量 | ±3° 角度偏差，±1.5mm 平行偏差 |
| 工作受力水平方向 | ≤0.4N、垂直方向 ≤1.1N |
| 温度范围 | -40~120℃ |
| 抗振动指标 | 5~2000Hz |
| 抗冲击指标 | 50g，6ms |
| 使用寿命 | ＞50×10⁶ 次 |
| 工作速度 | 10m/s |
| 运行加速度 | 200（20g） |
| 防护等级最高 | IP67（DIN40050/IEC529） |
结构说明与发货
外壳：阳极氧化铝；装配：扣压式固定支架；传动装置：不锈钢，可旋转；轴承：回转滑动轴承；电阻元件：导电塑料；电刷组件：贵金属多触电电刷，带弹性阻尼；电气连接：DIN43650 标准 4 极镀银插座。发货时包含：1 个免费插座 GDM3009、1 个密封垫 GDM3-16、1 个拉球万向轴承、2 个固定支架和 4 个螺丝。
应用领域
- 注塑机、压铸机、液压机的合模、射胶、顶针位置检测
- 自动化生产线、包装机械、印刷机械的位置反馈与控制
- 冶金、矿山、化工等工业领域的位移测量与控制
- 工程机械、起重设备的液压油缸位置检测
- 试验机、检测设备的行程测量与数据采集
常见问题
- 04%FS，重复精度±
- 005%FS，分辨率理论无限。采用高品质导电塑料电阻体，测量稳定可靠，是工业领域应用最广泛的电子尺型号之一。
KTC系列标准量程覆盖50mm至1250mm，特殊量程可定制。广泛应用于注塑机锁模/射胶/顶针位置控制、液压机行程检测、木工机械定位、建筑机械、冶金设备等需要精确直线位移测量的场合。
接线方式：标准电阻输出为3线制，红线接电源+（或电阻体一端），蓝线接电源-（电阻体另一端），绿线为信号输出（抽头）。调试方法：1.将传感器安装到位，拉杆处于零点位置
- 反复移动几次确认线性度。
常见故障及处理：1.输出跳数：可能是电刷接触不良或电阻体磨损，清洁测杆和电刷，严重时更换传感器
- 无输出：检查电源线是否接反，内部电阻丝是否断裂。
常用量程（50mm、100mm、150mm、200mm、250mm、300mm、400mm、500mm）深圳仓库有现货，可当天发货。非常用量程或定制产品交期约2-3周。批量采购价格优惠，提供1年质保，终身技术支持。
