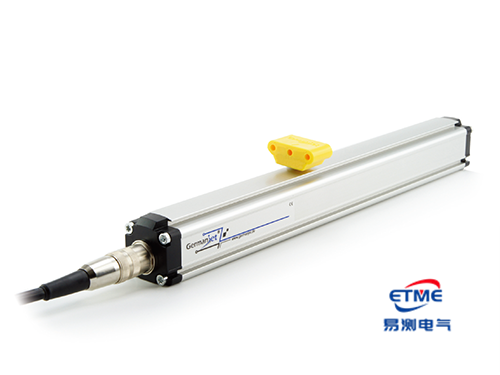

18系列Start/Stop输出磁致伸缩位移传感器
德敏哲18系列Start/Stop输出最经济抗干扰强，控制器按开始停止信号时间差计算位置。接口简单与PLC高速计数输入直连，适合成本敏感且要求高抗干扰的场合。经济实用。
德敏哲18系列Start/Stop输出最经济抗干扰强，控制器按开始停止信号时间差计算位置。接口简单与PLC高速计数输入直连，适合成本敏感且要求高抗干扰的场合。经济实用。

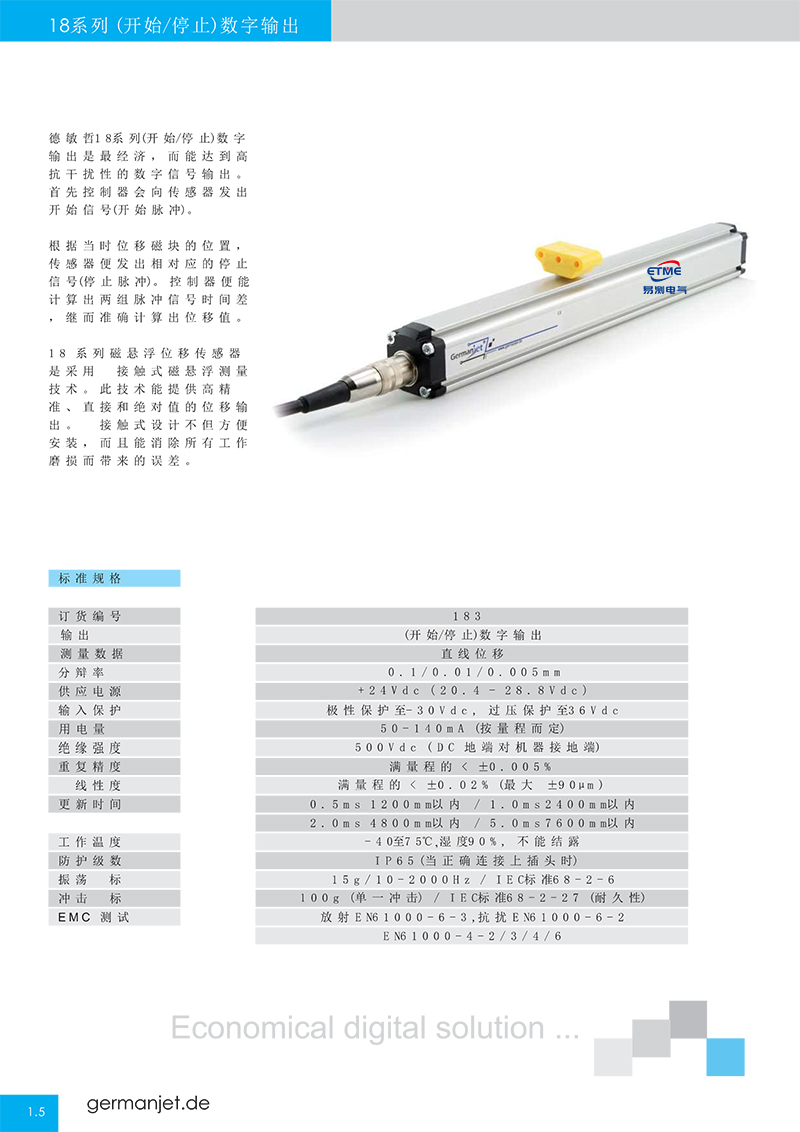

18系列（开始/停止）数字输出磁致伸缩位移传感器
产品概述
德敏哲18系列（开始/停止）数字输出是最经济，而能达到高抗干扰性的数字信号输出。首先控制器会向传感器发出开始信号（开始脉冲）。
根据当时位移磁块的位置，传感器便发出相对应的停止信号（停止脉冲）。控制器便能计算出两组脉冲信号时间差这套Start/Stop输出磁致伸缩位移传感器靠两个脉冲的时间差算位移，接线简单，强电磁干扰的现场也不容易跳数。，继而准确计算出位移值。
18系列磁悬浮位移传感器是采用接触式磁悬浮测量技术。此技术能提供高精准、直接和绝对值的位移输出。接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。
标准规格
技术参数规格表
| 参数项目 | 参数值 |
|---|---|
| 订货编号 | 183 |
| 输出方式 | （开始/停止）数字输出 |
| 测量数据 | 直线位移 |
| 分辨率 | 0.1/0.01/0.005mm |
| 供应电源 | +24Vdc（20.4-28.8Vdc） |
| 输入保护 | 极性保护至-30Vdc，过压保护至36Vdc |
| 用电量 | 50-140mA（按量程而定） |
| 绝缘强度 | 500Vdc（DC地端对机器接地端） |
| 重复精度 | 满量程的<±0.005% |
| 线性度 | 满量程的<±0.02%（最大±90μm） |
| 更新时间 | 0.5ms（1200mm内）/1.0ms（2400mm内）/2.0ms（4800mm内）/5.0ms（7600mm内） |
| 工作温度 | -40至75℃，湿度90%，不能结露 |
| 防护等级 | IP65（当正确连接上插头时） |
| 振荡指标 | 15g/10-2000Hz / IEC标准68-2-6 |
| 冲击指标 | 100g（单一冲击）/ IEC标准68-2-27（耐久性） |
| EMC测试 | 放射EN61000-6-3，抗扰EN61000-6-2 / EN61000-4-2/3/4/6 |
订货编号：183
输出：（开始/停止）数字输出
测量数据：直线位移
分辨率：0.1/0.01/0.005mm
供应电源：+24Vdc（20.4-28.8Vdc）
输入保护：极性保护至-30Vdc，过压保护至36Vdc
用电量：50-140mA（按量程而定）
绝缘强度：500Vdc（DC地端对机器接地端）
重复精度：满量程的<±0.005%
线性度：满量程的<±0.02%（最大±90μm）
更新时间：0.5ms（1200mm以内）/ 1.0ms（2400mm以内）/ 2.0ms（4800mm以内）/ 5.0ms（7600mm以内）
工作温度：-40至75℃，湿度90%，不能结露
防护级数：IP65（当正确连接上插头时）
振荡指标：15g/10-2000Hz / IEC标准68-2-6
冲击指标：100g（单一冲击）/ IEC标准68-2-27（耐久性）
EMC测试：放射EN61000-6-3，抗扰EN61000-6-2 / EN61000-4-2/3/4/6
模拟量输出传感器安装注意事项
稳定供电
提供十分稳定的 24V 供电；不要跟大耗电量设备如油压元件、发热器等共用。因为大耗电量设备在运作过程中会引致电压不稳定。
接线质量
必须使用四芯双绞线，最小尺寸为 0.2mm²。安装环境也要跟中压和高压电缆分开，以免受到干扰。
接线方法
请参照目录内所指示。千万不要用传统电阻棒叁线接法。
设备接地
地线安装是十分重要。合标的接地不但使操作更为安全，而且也使传感器受其他设备干扰减少。
注：以上所有技术参数、公式及安装说明均以产品图片为准；外形尺寸、接线定义及配件选择等详细信息请以产品图纸为准。
主要特点
- 非接触式磁致伸缩测量技术，无机械磨损，使用寿命长
- Start/Stop数字脉冲信号输出，抗干扰能力强，传输距离远
- 线性精度可达±0.01%FS，重复精度±0.001%，分辨率高
- 绝对位置输出，无需定期归零，断电后位置不丢失
- 响应速度快，采样率高，适用于高速运动物体的位置检测
- 工作电压DC 24V，内置电源滤波和保护电路
- 防护等级IP67，全密封结构，防尘防水，适应恶劣工业环境
- 多种量程可选（50mm-7600mm），特殊量程可定制
应用领域
- 注塑机、压铸机、液压机的合模、射胶、顶针位置检测
- 冶金设备、轧钢机、连铸机的位置检测与控制
- 矿山设备、采煤机、掘进机的位移测量与位置反馈
- 工程机械、起重机、挖掘机的液压油缸位置检测
- 水利设备、水轮机、闸门的位置控制与监测
Start/Stop 脉冲在不同量程下的更新时间
输出靠控制器发开始脉冲、传感器按磁块位置回停止脉冲，两组脉冲的时间差就是位移。更新时间跟量程挂钩：1200mm 以内 0.5ms，2400mm 以内 1.0ms，4800mm 以内 2.0ms，7600mm 以内 5.0ms。量程选到 7600mm 就别再套 0.5ms 的控制周期，扫描跟不上。183 数字尺量程覆盖 50mm 到 7600mm，分辨率有 0.1、0.01、0.005mm 三档。
183 数字尺的供电与插头防护
供电 +24Vdc，范围 20.4~28.8Vdc，输入端有极性保护到 -30Vdc 和过压保护到 36Vdc，用电量按量程在 50~140mA 之间。防护等级 IP65 的前提是插头正确连接，也就是插到位、密封圈不丢、锁扣拧紧；插头虚接时水汽会顺着线缆进壳体。工作温度 -40 至 75℃、湿度 90%，现场要防结露，冷凝水比高温更伤电路。
Start/Stop输出磁致伸缩位移传感器与 PLC 高速计数的配合
- Start/Stop输出磁致伸缩位移传感器接 PLC 高速计数输入，靠开始、停止两脉冲时间差算位移。
- 分辨率分 0.1 / 0.01 / 0.005mm 三档，重复精度满量程小于 ±0.005%。
- 更新时间随量程变：1200mm 内 0.5ms，7600mm 内 5.0ms，控制周期要留余量。
- 工作温度 -40 至 75℃、湿度 90% 不能结露，防护 IP65 依赖插头正确连接。
- 线性度满量程小于 ±0.02%、最大 ±90μm，装好后建议按两点法核对一次。
相关产品与资料
Start/Stop输出磁致伸缩位移传感器适合成本敏感又要抗干扰的液压缸位置反馈，把量程、分辨率与计数频率报过来即可选型。易测电气位移传感器工程师欢迎您的咨询。
常见问题
控制器先向传感器发出一个开始脉冲，传感器根据当时磁块所在的位置回一个对应的停止脉冲，控制器用两组脉冲的时间差换算成位移值。
因为是绝对位置输出，断电后位置不会丢失，重新上电也不需要归零。输出是数字脉冲信号，接口简单，可以直接接 PLC 的高速计数输入。
18 系列采用接触式磁悬浮测量结构，安装方便，同时能消除长期工作磨损带来的误差。
订货编号 183，输出方式为（开始/停止）数字输出，测量对象为直线位移，分辨率可选 0.1 / 0.01 / 0.005 mm。
供电 +24 Vdc（20.4～28.8 Vdc），用电量按量程在 50～140 mA 之间；重复精度优于满量程的 ±0.005%，线性度优于满量程的 ±0.02%（最大 ±90 μm）。
更新时间与量程有关：1200 mm 以内 0.5 ms，2400 mm 以内 1.0 ms，4800 mm 以内 2.0 ms，7600 mm 以内 5.0 ms。防护等级 IP65（插头正确连接时），工作温度 -40～75 ℃。
因为它传输的是两路脉冲的时间间隔，而不是幅度精确的模拟电压。现场有电机、变频器造成的电磁干扰时，脉冲沿的位置基本不受影响，读数不容易跳动。
相比模拟量输出，省去了 A/D 转换和滤波环节，也不需要在现场做零点与斜率的标定，接线只要把开始、停止两组脉冲对应接好即可，适合布线较长、干扰较强的设备。
常见于注塑机、压铸机、液压机的合模、射胶、顶针位置检测，以及冶金设备的轧机、连铸机位置控制，矿山设备的位移测量与位置反馈。
量程覆盖 50～7600 mm，特殊量程可定制。因为是非接触测量、无机械磨损，行程长、动作频繁的工位更能体现寿命优势。IP65 的封装可应对粉尘与喷溅，工作温度范围宽，高温车间或室外场合也能使用。
供电要稳，用独立的 24V 电源，不要同油压元件、发热器等大耗电设备共用一路。信号线用四芯双绞线，最小线径 0.2 mm²，并与中压、高压电缆分开敷设。
接地要可靠，规范的接地既保证操作安全，也能减少其他设备对传感器的干扰。接线按图纸定义来，不要沿用传统电阻棒的三线接法。
调试时先慢速走一遍全行程，确认脉冲计数方向与量程范围正确，再提高运行速度。读数出现跳变时，优先检查电源稳定性和电缆屏蔽，而不是直接判定传感器故障。
