磁致伸缩位移传感器现有产品特点与系列分工

Germanjet德敏哲磁致伸缩位移传感器现有产品特点，按系列分主要落在 12、16、17、18、19 和 19F 六条线上。这六条线不是精度高低的排队，而是安装方式和输出信号的错位：有的专门塞进液压缸里，有的装在缸外图省钱，有的主打总线和多轴同步。挑的时候别先问"哪条线更高级"，先回答"装哪儿、出什么信号"，答案基本自己就出来了。

磁致伸缩位移传感器现有产品特点：六条线各管一段

先给个总纲。内置型的代表是 17 系列，走的是耐压、全不锈钢的路子；16 系列把电子仓做扁，专门解决缸内空间不够的问题；19 系列里带 H、D 的是内置款。外置型的代表是 18 系列，主打听懂"省钱好用"四个字；12 系列盯着吹瓶机壁厚这一件事；19F 用软体测杆把量程拉到 20m 量级；19 系列里带 P 的是外置款。

再叠一层输出维度：要进总线、要位置和速度双输出、要多磁块同步测量，看 19 系列；只要一路模拟量，17、18 就够了。这两个维度一交叉，六条线各自的位子就清楚了。

19 系列：智能型，输出方式铺得开

19 系列是这一堆里定位偏上的一条线，面向高精度、响应快、要同步位置控制的机械自动化场合。输出方式铺得很开：模拟电压与电流、SSI 同步串行、DeviceNet、CANbus、EtherCAT 总线都能做。

更关键的是它能做位置和速度双输出，以及多磁块的多重位置同步测量——一条总线挂几个测点，写一条读取指令就能同时拿到，这一点模拟量做不到。多轴联动、要求实时性的产线，先看这一系列。

安装上它分了后缀：19H、19D 偏内置，19P 偏外置，具体对应关系以样本册为准，订货时说清安装方式是省事的关键。

17 系列：内置耐压型，为液压缸而生

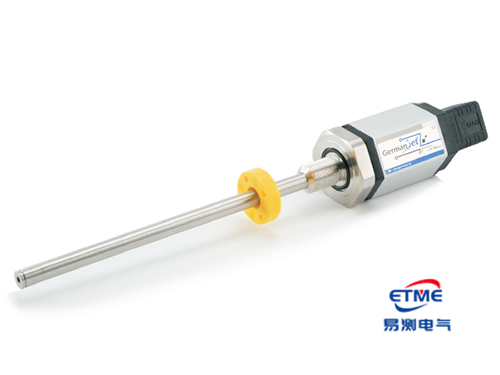

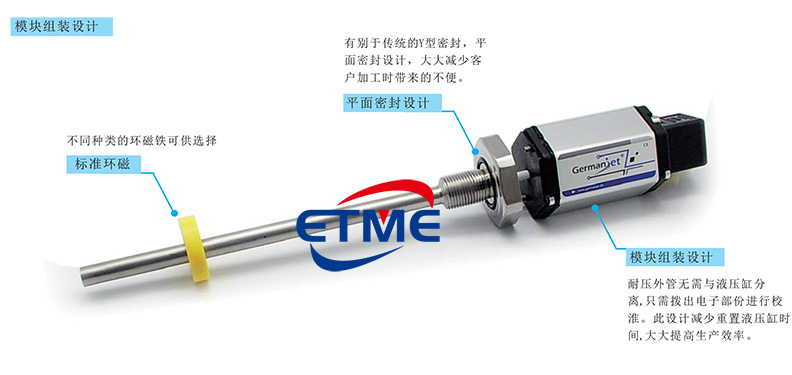

17 系列专为液压油缸内置安装设计。耐压圆管配六角法兰，整根全不锈钢结构，能直接装进缸体里承受油压。它的一个实用设计是电子部分与耐压外管做成模块化、可分离：要校准或者换电子头，拔掉电子仓就行，不用碰油路，这在现场省下的停机时间很实在。

它的特点是抗干扰强、环境耐受性好、无机械磨损、分辨率高。冶金连铸连轧、石化、港机、液压试验机、水利水电这些场合用得多，共同点是环境差、连续运行、还不允许随意停机检修。

18 系列与 12 系列：外置经济型与吹瓶机专用

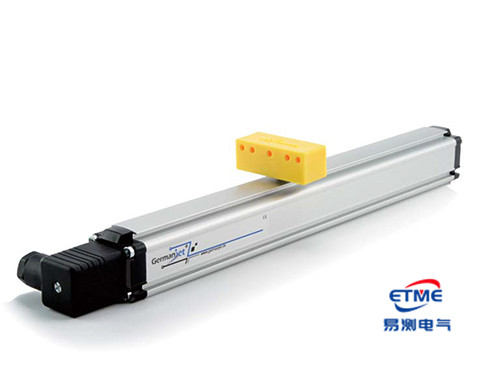

18 系列走另一条路——外置式经济型。它给的是简单直接的位置反馈信号，输出有模拟电压与电流，还有数字的 Start/Stop 两种。主要用在注塑机、压力机、压铸机这类成型机械上，测模具开合状态。装在缸外或设备上，安装空间开放、维护方便，成本也压得下来。

12 系列是给吹瓶机量壁厚专门开发的，输出同样简单直接，主打低成本。做吹瓶机的客户可以直接对着这个系列配型，不用在通用型号里绕。

19F 与 16 系列：软体大量程、扁平电子仓

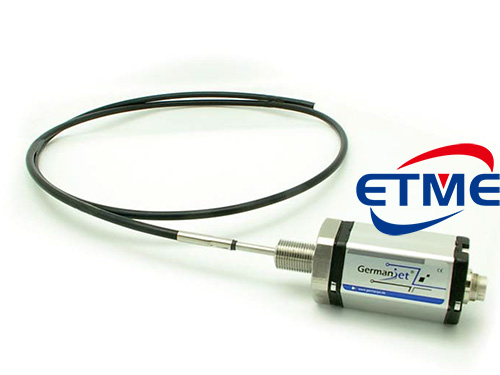

19F 是软体测杆的大量程产品，量程可以做到 20m。软的意思不是精度软，而是测杆能盘起来——大量程产品运输本来麻烦，盘起来就能走空运，运费省一大截。异地交付又要求大量程的场合，先看它。

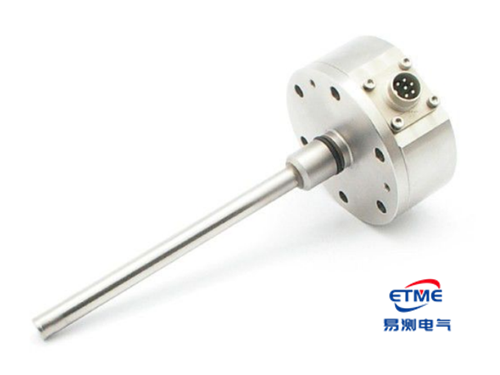

16 系列的电子仓做成扁平设计，为的是省安装空间，适合带耳式（U 型耳环）的伺服液压油缸内置安装。缸体结构受限、电子头位置紧张的场合，靠它腾地方。

一张表看六条线怎么分

表里"按订货确认"的意思是，这条线的输出组合要跟厂家逐项对，具体以样本为准。不确定的地方别自己拍脑袋，问一句，比返修便宜。

两个现场踩过的坑

坑一：用模拟量去凑多轴同步。某自动化产线要三根轴同时到位，客户为了省钱全部用了 18 系列的模拟量输出。现象是到位时间总差几十毫秒，PLC 一轮轮轮询下来读数对不齐，产品一致性做不上去。原因不是传感器精度不够，而是模拟量本身没有"同时"这个概念——PLC 逐个通道采样，时间上必然错开。处理：三根轴改成 19 系列走 SSI 或 CANbus，一条同步指令一起读，问题解决。

坑二：大量程用刚性测杆走公路。有位客户要 6m 量程，选了刚性测杆、走公路运输。现象是到场装机后中段读数总有偏差，两头反而正常。拆下来一量，测杆在运输中受了压，有了轻微弯曲。原因很直接：刚性测杆越长越怕运输受力。处理：大量程改 19F 软体测杆，盘起来走空运，到场再展开安装，读数正常。

常见问题

问：17 系列和 18 系列能不能直接替换？
答：不能。一个是缸内内置耐压型，一个是缸外外置型，安装方式根本不同，替换就意味着重做安装支架或者改油缸。

问：只需要 4-20mA 模拟量，有必要上 19 系列吗？
答：没必要。19 系列的价值在总线、同步和双输出，只取一路模拟量的话，17、18 系列更划算。

问：软体大量程的 19F，精度会不会打折扣？
答：量程做大之后，安装更考验支撑。软体测杆要按样本要求加支撑点，下垂会影响读数；具体精度指标以样本为准，别拿别家的数字套。

问：16 系列什么时候才用得上？
答：缸体结构受限、电子仓位置紧张的时候。它把电子仓做扁就是为了省空间，带耳式伺服液压油缸内置安装是它的主战场。

问：19H、19D、19P 这些后缀怎么理解？
答：大体上是安装型式的区分，H、D 偏内置，P 偏外置。确切的对应关系要看样本册，不同批次的命名可能有微调，订货时确认一句更稳妥。
