角度位移传感器应用在左右平衡检测的原理说明

角度位移传感器应用在左右平衡检测的原理说明:

角度位移传感器的特殊应用:角度电位计除了日常看到的三支端子输出外,还有一种型式为四支端子输出的.也就是所谓的抽头电位计(Tap Potentiometer),此种抽头电位计比平常多了一端即4端(可以参考如下的抽头电位计图片),其第4端子就是在电位计全电阻值50%的地方抽出一支端子来应用(所以名为抽头电位计)

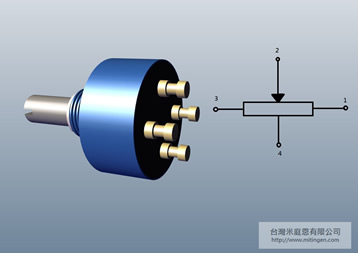

抽头位移传感器(Tap Potentiometer)图片:

抽头位移传感器转动时当第2端的变化端随者轴柄的转动到达中间点时 2端跟4端的电阻输出为0Ω 再向左右方向旋转时 2端跟4端的电阻值又会增大.所以此种抽头电位计在中心点(即50%电阻的地方)输出的电阻最小,向两旁旋转时又会变大(可参考如下示意图)

抽头位移传感器示意图:

抽头位移传感器(Tap Potentiometer)一般可以应用在需要左右平衡的设备或是机构.应用输出电阻值的增减改变来判断其水平面是否左右平衡.譬如量测抽头电位计的1端跟3端的全阻为10kΩ,此时转动抽头电位计到两旁边测量2端跟4端的输出电阻值应为5kΩ,转动抽头电位计轴柄到中间时量测2端跟4端的电阻值输出为0kΩ(上列的举例说明是理想状态下残留电阻为0Ω,但实际残留电阻不可能为0Ω,日后会再说明残留电阻).也就是如上面示意图所写的中间电阻值最小,两边电阻值最大.
