磁致伸缩位移传感器同步模式1与2怎么选

磁致伸缩位移传感器同步模式，解决的问题就一句话：位置数据什么时候交给控制器。位置晚一点到不致命，致命的是延迟一会儿长一会儿短——算速度、算加速度的时候，抖动的延迟会把结果直接带偏。同步模式1让传感器跟着控制器的询问周期走，延迟稳定；同步模式2用高速更新把刷新率补上去。到底选哪个，就看控制器循环和传感器测量周期谁更快。

磁致伸缩位移传感器同步模式到底解决什么问题

位置控制里，“准”和“及时”是两码事。磁致伸缩传感器的静态精度通常够用，真正让现场头疼的，是延迟的稳定性。

举个例子：液压缸匀速走，位置曲线很干净；一进速度闭环，速度曲线就毛刺满屏。很多人回头怀疑传感器坏了，其实每次位置测得都对，只是数据送到控制器的时间在变。控制器拿到的位置序列时间间隔不匀，做差分算速度时，除数“时间”在抖，结果自然抖。

拆开看，本质是控制器和传感器两边的节奏对不对得上。两边各有一套时间基准：控制器有自己的循环周期，多快来取一次数；传感器有自己的全行程测量周期，多久出一组新数据。同步模式，就是用来把这两个节奏对齐的。

模式1：传感器跟着控制器的节奏走

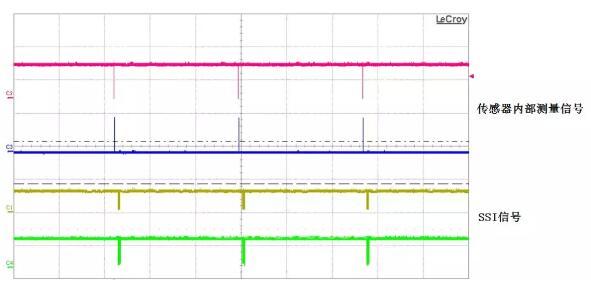

同步模式1下，传感器先“听”控制器的询问周期，摸清它多久来取一次数，然后把自己的测量时间安排在取数之前完成。控制器来读的时候，拿到的是刚测出来的新值，不是上一轮的旧数。

关键在于延迟稳定。这种模式下，延迟大小基本等于传感器自身的全行程测量周期，不会因为两边节奏错位而忽长忽短。做速度闭环、加速度闭环的场合，这种“稳”比“偶尔快一下”重要得多。

要提醒一点：延迟还在，只是变成了一个固定值。全行程测量周期跟量程有关，量程越大，波导里跑的时间越长，周期就越长，具体数值以厂家样本为准。长行程高速场合，模式1只是把延迟变得可预期，并不能让延迟消失。

模式2：高速更新怎么把刷新率补上来

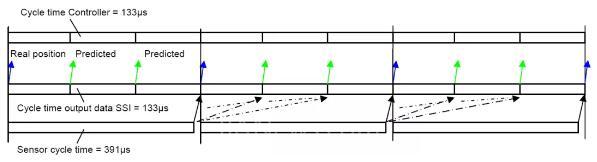

模式2针对的是另一种情况：控制器循环比传感器测量周期还快，光等下一次实测就来不及。这时高速更新功能会拿最新一次实测值，叠加一个按运动趋势算出来的预测值，一起送给控制器。控制器拿到的就是推算位置，刷新率能跟上它自己的循环。

说白了，实测值是“真数”，预测值是“补出来的”。匀速或匀加速运动里，短时间外推的偏差很小，够用；一旦运动突变、急停、反向，预测值会短时间偏离真实位置，要等下一次实测回来才纠得正。

模式1和模式2怎么选：三步判断

不用纠结，按下面三步走。

再补一句：模式不是越“高级”越好。控制器循环本来就慢于传感器测量周期，硬开模式2只会拿到一堆没有实测支撑的推算值，精度白白吃亏——这种场合，模式1就是对的。

开同步模式前要核对的三项

• 输出接口撑不撑得住刷新率。模式2能把数据给多快，还要看接口带宽。SSI 是由控制器一个个来取的，节奏本来就归控制器管；CANopen、ProfiBus 这类总线，要核对循环周期和挂的节点数。
• 控制器实际循环周期。不是程序里写多少就是多少，扫描周期会被程序量、通讯负载拖长，用总线分析工具实测一次更靠谱。
• 传感器全行程测量周期。跟量程直接相关，选型时就要问清楚，长行程端尤其要单独核对，具体以厂家样本为准。

现场踩过的两个坑

头一个：有台压机做速度前馈，怎么调都抖。查下来是控制器循环 1ms，传感器那边没开同步，延迟在一个测量周期内来回变。打开模式1让传感器对齐询问周期之后，速度曲线立马顺了。

第二个：另一台设备开了模式2，平时挺好，一到急停就出问题——位置读数先冲过目标点再弹回来，联锁跟着误动作。原因是急停段加速度突变，预测值外推过了头。处理办法是把安全联锁单独走实测值判断，模式2只留给速度前馈，两边分开就干净了。

常见问题

问：同步模式1下延迟到底是多少？
答：大致等于传感器全行程测量周期。量程越大这个周期越长，所以长行程、高速的场合要单独核对这一项，别拿短行程的经验往上套。

问：开了同步模式2，精度会下降吗？
答：稳态精度不受影响，受影响的是动态段。运动平缓时推算值很贴近实测值；运动突变时推算值会先偏一点，等实测回来修正。

问：模式2的推算值能用来做安全停机判断吗？
答：不建议。推算值没有每拍实测支撑，急停时可能短时偏离真实位置。安全联锁、限位判断这类场合只用实测值，推算值留给速度、加速度前馈。

问：两种模式是硬件决定还是软件能设？
答：跟具体型号和输出接口有关，有支持两种的，也有只支持其中一种的。订货前把控制器循环周期告诉厂家，让他们确认这个型号在你要的刷新率下是哪种工作方式。
