内置油缸位移传感器使用注意事项：死区、隔磁与尺寸

内置油缸位移传感器装进液压缸以后，想再调整就得放油拆缸，所以能提前核对的尺寸和材料，必须在装配前一次弄对。它靠非接触方式检测活动磁环的绝对位置，磁环装偏、隔磁垫圈漏装、量程没避开两端死区，都会让这套高精度测量白费。下面按装配顺序一条条说清楚。

内置油缸位移传感器为什么对装配这么敏感

外置式的传感器装错了，拆个支架重装一次就行，最多耽误半天。内置式的测杆是埋进活塞杆里的，装完就是缸体的一部分，想改就得放油、拆缸、重新装配，停机成本完全不是一个量级。

而且磁致伸缩这种测量方式，靠的是活动磁环和测杆之间的磁场耦合。机械上的偏心、隔磁没做、量程没对上，表面上都能装进去，实际上读数已经在慢慢跑偏了。这类问题往往不是当场暴露，而是运行一段时间以后才被当成「传感器坏了」。

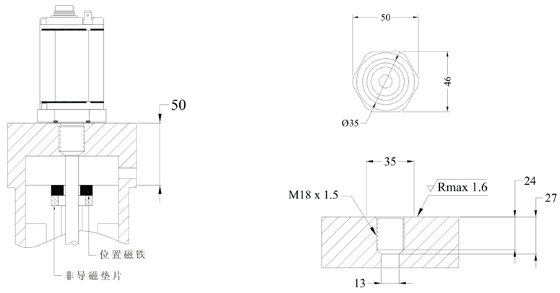

装配部位的加工尺寸，按图纸公差逐项核

配合尺寸是内置式最容易出问题的地方。配合松了，测杆在缸内受力以后会晃，读出数来重复性差；配合紧了硬装，轻则装不到位，重则挤伤外管，传感器直接报废。

铁磁材料缸体，隔磁垫圈这一条最容易漏

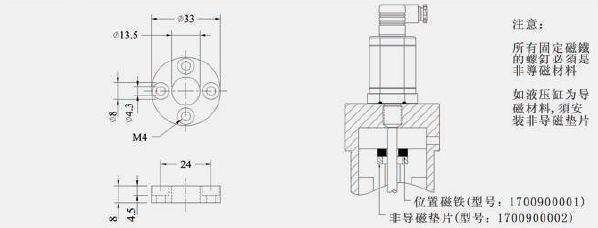

如果液压缸是铁磁材料做的，安装滑动磁环时必须在磁环下部垫一层非磁性材料做的隔磁垫圈，而且所有固定磁环的螺丝也得用非磁性材料。这两条经常被漏掉一条。

原因不难理解：磁环是靠磁场工作的，缸体一旦导磁，磁场会被分走一部分，磁环和测杆之间的耦合就变弱了。表现出来就是读数不稳、重复性变差，严重时输出值整体偏移。

有效工作区域与死区：量程别按行程直接订

要把真正需要测量的范围，放在传感器的有效测量区域内。传感器两端存在测量盲区，这是结构决定的，不是调一调就能消掉的。

以17型和19H为例，测杆前端头部的死区，在测量范围15m以内是60mm。实际含义是：如果你要测1.5m行程，传感器总长不能按1.5m订，得把零区和死区都算进去，否则两头各有一段测不到。

订货时最好把行程和安装空间一起给出来，让厂家按缸内实际尺寸配总长。自己按行程拍脑袋订，装进去发现两头丢数，那就只能拆缸重来。

装配以后要跑一遍全行程验证

这五项里，前四项装完当天就能做完，最后一项建议运行一段时间后回头再看一次。振动大的设备尤其别省这一步。

两个现场坑：现象、原因和处理

第一种，装好以后读数整体偏了0.5mm左右，而且重复性很差，同一个位置来回走读数对不齐。拆开一看，缸体是铁磁材料做的，磁环下面根本没垫隔磁垫圈，固定螺丝也是普通不锈钢的。处理是放油拆缸，补上非磁性垫圈，把螺丝换成非磁性材料，偏差回到正常范围。

第二种，活塞走到最靠缸底那一端，读数就不动或者乱跳。原因是订传感器时只报了1.5m行程，没算前端死区。按17型、19H的规矩，15m以内量程前端死区是60mm，这一段本来就测不出来。处理有两个方向：要么重新订一支把死区算进去的总长，要么把机械零位往外挪、取消这一段行程，具体按缸的实际结构定。

还有一种是慢性的：装完前两周一切正常，之后读数开始一点点跑偏。这类多半是配合偏松，测杆在缸内受力后微晃，耦合位置变了。处理只能按图纸公差重新配装，靠调参数补不回来。

常见问题

问：磁环装在活塞上，位置有要求吗？
答：要固定在活塞中心位置，并保证它随活塞运动时全程落在测杆的有效区域内，不能超程。偏心或超程都会让读数不稳定。

问：漏装隔磁垫圈会有什么表现？
答：典型表现是读数不稳、重复性变差，严重时输出值整体偏移。这类问题不会立刻显现，往往运行一段时间后才被当成传感器坏了。

问：为什么不能按行程直接订传感器总长？
答：测杆两端有测量盲区，总长得把零区和死区一起算进去。像17型、19H在15m以内量程前端死区是60mm，只报行程就会两头丢数。

问：装配尺寸的公差可以适当放宽吗？
答：不建议。配合松了测杆会晃，紧了装不进还可能挤伤外管，这两种都是拆缸级别的返工。按图纸公差和供应商样本逐项控制最省事。
