拉绳位移传感器滑轨-电磁柔性缓冲制动方案

拉绳位移传感器滑轨这套方案的分工很干脆：传感器只管把滑座位置实时报给 PLC，PLC 再按位置决定电磁线圈什么时候通电减速、什么时候反向通电吸合，机械侧只留一道兜底。它替代的是滑座走到终点硬撞上去的老办法——冲击大、噪音大、寿命短。

换成位置反馈加电磁柔性缓冲之后，滑座可以在到点前先把速度压下来，停稳了再吸住，既没有硬撞，也没有停位后的微小窜动。下面按机械怎么布、电怎么配、程序怎么调的顺序，把现场真正会卡住的几个点讲清楚。

拉绳位移传感器滑轨电磁柔性缓冲怎么工作

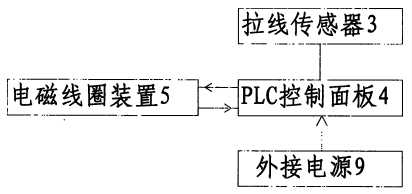

机械布置很固定：滑轨首端装拉绳位移传感器，钢丝绳固定在滑座尾部，滑座走多远绳就带出多少，传感器把这段长度换成电信号实时报给 PLC。滑轨尾端正对滑座的位置装电磁线圈装置，滑座底部带一块磁铁块体，两者端面之间留一段气隙。

整套动作不用机械锁紧机构，全靠拉绳位移传感器的位置精度配合电磁的斥与吸，冲击小、停得稳，还能全自动。两端侧端另外加斜楔块加缓冲弹簧，做最后一道机械兜底；线圈朝向滑座那一面再包一层聚氨酯泡沫垫，就算真撞上也不至于硬碰硬。

两个阶段为什么必须反向通电

只做减速、不做吸合，滑座停下来之后还会被惯性推着往前蹭一点点，定位就不干净，来回重复也差那么几丝。反向通电的吸合段就是专门治这个的：吸力把滑座压在终点位置，窜动没有了，重复定位才稳。

两阶段的分界点由拉绳位移传感器的位置信号决定，所以位置反馈准不准，直接决定制动效果。传感器装歪、绳走斜，报出来的位置本身就有偏差，减速和吸合都跟着错——这不是靠程序能补回来的。

减速起始点与气隙怎么定

这两项是调试时最花时间的，也没有一个放之四海皆准的数，得按滑座速度、线圈规格和滑座质量在现场试。下面这张表是我们常用的整定顺序和取值思路。

表的顺序建议照做：先定气隙和线圈电流，把吸合关系调出来，再拿程序去整定减速起始点。反过来先调程序、后改机械，等于每改一次机械都要重调一遍参数。

现场调试常踩的三个坑

这三个坑我们在不同设备上反复见过，提前知道能省不少时间：

• 把减速起始点当成固定值抄。同一台设备换了个重的滑座，或者气缸压力变了、速度变了，原来的点就不合适了。速度是自变量的，起始点要跟着它走。
• 线圈和磁铁贴得太近。有人觉得贴得近吸得牢，结果滑座一动就咬死，或者蹭着线圈端面把泡沫垫磨穿。气隙按样本留够。
• 拉绳传感器装在机加工飞溅油的位置。油污糊在出线口和钢丝绳上，位置信号慢慢开始跳，减速时机跟着飘。传感器要挪开或加防护罩，钢丝绳定期清洁、按厂家说明上油。

滑座到位不准，按这个顺序查

出了到位不准，别一上来就怀疑线圈功率不够，按下面顺序倒着查，多数问题在前两步就找到了：

1. 看位置信号本身：拿手慢慢推滑座，看 PLC 里的读数是不是连续、有没有跳变。跳变先查传感器安装、屏蔽接地和绳的走向。
2. 看减速段曲线：曲线平滑说明减速正常，出现了台阶就是起始点或电流要重新整定。
3. 看吸合是否保持：滑座停稳后人为轻推，推不动说明吸合到位；还能蹭动就查气隙和吸合电流。
4. 最后看机械：斜楔块位置对不对、缓冲弹簧有没有压死、螺栓有没有松。这一层是兜底，平时不显眼，真出问题就是它救命。

常见问题

问：滑轨到位前的柔性缓冲，拉绳位移传感器装在滑轨哪一端？
答：装在首端，钢丝绳固定在滑座尾部。滑座走多远绳就带出多少，传感器把位置实时报给 PLC；PLC 靠这个位置判断什么时候给尾端的电磁线圈通电。位置报不准，减速时机就不准。

问：滑轨快到终点，PLC 靠什么把滑座速度先压下来？
答：靠电磁线圈和滑座底部磁铁的同性相斥。PLC 拿拉绳位移传感器的位置信号判断快到终点，先给线圈通电，让斥力把速度压下去；等滑座快停稳，再反向通电，异性相吸把滑座吸住，不再有微小窜动。

问：滑轨的电磁柔性止动，机械上还留了什么兜底？
答：两端侧端另有斜楔块加缓冲弹簧。电磁那套靠电，程序或线圈出问题还有机械这一层顶着；线圈朝向滑座那一面再包一层聚氨酯泡沫垫，撞上也不至于硬碰硬。

问：滑轨柔性缓冲调试，斥力吸力的切换点怎么定？
答：在程序里调。斥力给太早，整个减速过程拖长、节拍慢下来；给太晚刹不住。磁铁块体和线圈的间距也要留够，贴太近会直接咬死；拉绳传感器在滑轨上还要避开机加工飞溅的油。

问：这套方案能完全不用机械缓冲吗？
答：不建议。电磁部分要通电、要控制器配合，一旦掉电或程序异常，滑座还是以原速冲过去。斜楔块加弹簧成本不高，留着更稳妥，应急时也便于人工复位。
