防撞底液压油缸：位移传感器伸出量限位

防撞底液压油缸上的磁致伸缩位移传感器只干一件事：测活塞杆伸出量，到设定值就输出信号，让先导油走不通、活塞杆不再往外伸。松土器这类油缸长期在大振动和冲击里干活，加上误操作，活塞经常狠狠撞向缸底。一撞，缸体损伤不算，撞下来的铁屑混进液压油，整套系统跟着遭殃。

这套办法的特点是简单：不靠程序算，就是"伸出量到设定值就切断先导油"。机械和电气配合，故障模式清楚，现场好查。

防撞底液压油缸：传感器和磁环各装在哪

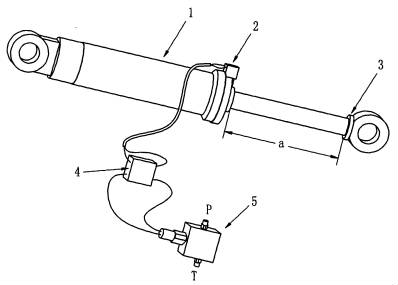

磁致伸缩位移传感器装在油缸筒的端部，永磁环固定在活塞杆的端部，量出来的就是活塞杆往外伸了多少。这两个安装位置定死了它的用途——它不测油压，也不管回缩，只管伸出这一路。

量程要盖住活塞杆的全行程，还得留余量，别让限位点正好落在量程边缘上。磁环和测杆要保持同轴，间隙按厂家样本给的值来，不同系列要求不一样。装完先手动推拉几次，确认全程读数连续、没有跳变，再进电气调试。

传感器信号出端接继电器控制端，继电器输出再接电磁开关阀的电磁端。这三样串起来，就构成了整套限位回路。

限位回路怎么一步一步动作

伸出量没到设定值：传感器不输出，继电器保持开路，电磁开关阀保持通路，先导油正常进工作阀，油缸照常往外伸。

伸出量到了设定值：传感器输出信号，继电器得电闭合，电磁开关阀关闭，先导油过不去，工作阀不再让活塞杆往外伸——活塞杆被限位，撞不到缸底。

收缩动作不受影响，因为这套回路控制的只是伸出那一路先导油。这一点现场排查时特别容易搞混，回缩不正常别往这儿找原因。

为什么这个方案能防油液污染

撞缸底的连锁后果，比表面上看到的严重。缸体损伤只是一层，撞下来的铁屑会混进液压油，跟着油液循环到整个系统，把液压元件挨个污染一遍。修一处缸体不算什么，清洗整套液压系统的代价大得多。

从源头限位等于同时解决两个问题。这套办法结构简单、工作可靠、不受环境影响——它不依赖复杂的程序判断，就是伸出量到设定值就切断先导油，故障模式清晰，坏了也好查是哪一级出的问题。

现场安装与调试要留的余量

限位点要留够缓冲余量，别把停止点贴死缸底。留 2~3mm 更稳：停止点贴死缸底，冲击和液压力还是直接顶在缸体上；留几毫米余量，活塞杆被限位时还有一层缓冲，缸体损伤和铁屑污染的风险都小得多。

电气侧最容易出问题的是输出类型没跟继电器匹配。传感器输出有开关量和模拟量之分，模拟量不能直接去点继电器，得先确认通道类型。我们碰到过把模拟量直接接继电器控制端的，结果是吸合点不稳——活塞杆一到位置停得很生硬，偶尔还停在半路不动。确认通道类型、该走比较器或 PLC 判断的就走判断，动作立刻就干脆了。

安装座要焊牢。松土器这类工位本来就是大振动加冲击，安装座一振松，传感器本体移位，限位点就往外偏——我们见过用了几个月限位点慢慢漂出去的，活塞杆能多伸一点才停。焊牢、加防松，装完再复标一次限位点，这一条不能省。

常见问题

问：油缸防撞底用磁致伸缩位移传感器，传感器和磁环各装在哪？
答：测杆这支装在油缸筒的端头上，永磁环固定在活塞杆的端头，量的就是活塞杆往外伸了多少。伸出量没够设定值，传感器不出信号；够了才输出，信号接到继电器的控制端，由继电器去管电磁开关阀通断。

问：防撞底的限位点，为什么不贴着缸底设？
答：要留 2~3mm 缓冲。停止点贴死缸底，冲击和液压力还是直接顶在缸体上；留几毫米余量，活塞杆被限位时还有一层缓冲，缸体损伤和铁屑污染液压系统的风险都小得多。

问：磁致伸缩位移传感器接继电器做限位，最容易接错哪里？
答：输出类型没跟继电器匹配。传感器输出有开关量和模拟量之分，模拟量不能直接去点继电器，得先确认通道类型；接错要么不动作要么常动作，限位等于没装。

问：松土器这类大振动工位，防撞底传感器安装要注意什么？
答：安装座要焊牢。工位本来就是大振动加冲击，安装座震松了读数跟着漂，限位点就偏。另外收缩动作不受这套回路影响，因为控制的只是伸出那路先导油，排查故障时别把两路搞混。

问：限位点用久了会自己往外偏吗？
答：会，而且多半是机械原因，不是传感器飘了。先看安装座有没有振松、磁环有没有移位，再看线缆接头有没有渗油。把机械这一侧复紧、重新标一次限位点，基本就回来了；如果复紧之后还偏，再用标准尺量一次传感器本身的线性。
