汽轮机液压系统油缸磁致伸缩位移传感器冗余防转

汽轮机液压系统油缸磁致伸缩位移传感器测的是调门阀位，阀位一错，进汽量和发电量跟着错，所以这类位置不能只装一支。老结构的麻烦在于活塞杆运行时会有圆周旋转，芯杆跟活塞杆同轴硬接，扭上几个月就可能断。稳妥的做法是两支以上冗余布置，再用一只芯杆轴承把旋转和直线测量隔开，精度和备份都不丢。

汽轮机液压系统油缸磁致伸缩位移传感器：老结构的两难

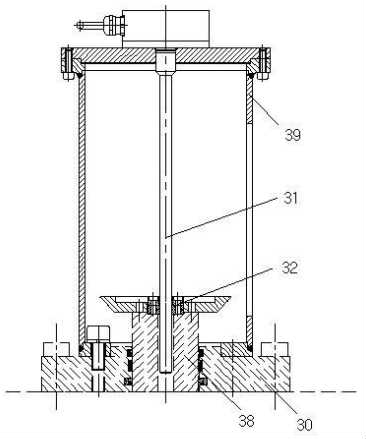

老办法无非两种。第一种，芯杆跟活塞杆同轴固接，活塞杆转，芯杆就跟着转，一直受扭；第二种，芯杆悬空插进活塞杆中心孔，不跟着转了，可一支油缸只能装一支传感器，坏了就没备份。要安全就得冗余，要防扭就得隔断，这两件事在老结构里互相打架。

后果很直接：芯杆被扭出微裂纹，起初读数只是偶尔跳一下，等它断丝或者信号彻底丢失，调门已经失去位置反馈，机组只能降负荷处理。这种故障不会提前打招呼，别指望靠巡检发现裂纹，只能从结构上先把扭转挡掉。

冗余加防转：支架筒、导向槽和芯杆轴承怎么配

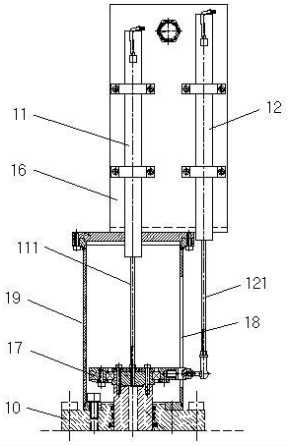

做法是把支架筒固定在油缸前端盖上，主传感器装在筒里，芯杆跟活塞杆同轴固接；筒壁上开一条平行于活塞杆方向的直线导向槽。活塞杆上再装一只芯杆轴承，内圈跟着活塞杆一起转，外圈不转；外圈连一块连接板，连接板带着连杆穿过导向槽，一直伸到筒外去拉副传感器。

动作逻辑是这样的：活塞杆伸缩时，主传感器芯杆跟着走，连接板也同步前后移动，连杆沿导向槽走直线，副传感器芯杆被直线拉动，正常测位移。活塞杆转圈时，芯杆轴承把旋转挡在外面，外圈和连接板不转，副传感器芯杆压根不受扭。主传感器管精度，副传感器管安全，两支读数还能互相校对，一眼就能看出哪支有毛病。

怎么选、怎么装：主副分工与几个硬指标

主副两支不是随便配，分工要写进图纸。主传感器负责阀位的实时反馈精度，副传感器负责不中断，两支都接进控制系统做比较，超差就报警。量程按阀位实际行程选，常见 50~1500mm 这个区间，具体以所选系列样本为准；分辨率常见 0.005~0.01mm 量级，够用就行，不必硬追。

安装时最容易松的是同轴度和平行度。芯杆跟活塞杆别较劲，也别让连接板和导向槽别住；紧固件一律加防松措施，机组振动是长期存在的，当天对好的中，跑几天就可能漂掉。信号线屏蔽层单点接地，走线避开动力电缆和变频器出线。

两个现场故障：现象、原因、怎么处理

故障一：副传感器读数比主传感器慢半拍。现象是同一个阀位，主副两支读数差从零点几毫米慢慢爬到一毫米以上，动作还发涩。原因多半在导向槽密封，密封件老化后蒸汽顺着连杆渗进筒里，连杆发涩、摩擦力变大，副传感器芯杆被拉动时就滞后。

处理办法：换密封件，连杆按厂家要求做防锈处理；密封件按巡检周期换，比拖到换整支传感器便宜得多。

故障二：运行几个月后阀位信号直接丢失。拆开看，芯杆上有明显扭转痕迹，甚至已经扭裂。这类现场大多没做冗余，芯杆跟活塞杆同轴硬接，活塞杆每转一圈芯杆受一次扭，时间长了金属疲劳。处理办法是改成主副双支，活塞杆上加芯杆轴承把旋转隔断，两支同时在线。

巡检维护看四件事

这类位置属于安全相关，别等报警才去看，按周期过一遍下面四项就够：

• 主副读数差。正常应该很小而且稳定，差值只是缓慢单向变大，先查机械传动，别急着换传感器。
• 连杆与连接板。手动推一下活塞杆行程，看走起来顺不顺、有没有卡涩和异响。
• 导向槽密封。看有没有渗油、渗水，蒸汽重的位置重点盯。
• 芯杆轴承。听声音、摸温度，有异响或者发热就换，别硬撑。

常见问题

问：汽轮机阀门油缸，磁致伸缩传感器的芯杆为什么会被扭坏？
答：因为活塞杆工作时会圆周旋转。芯杆跟活塞杆同轴固接，活塞杆转芯杆就跟着受扭；改成芯杆悬空插中心孔能防扭，可一个油缸只能装一支，坏了就没备份，阀位直接断掉。

问：做冗余时，芯杆轴承到底起什么作用？
答：把转动和直线测量隔开。轴承内圈跟活塞杆一起转，外圈不转，外圈带连接板，连接板通过连杆穿过支架筒上的直线导向槽去拉副传感器芯杆；活塞杆转圈时，副传感器芯杆只做直线运动，不受扭。

问：支架筒上的直线导向槽，防护要注意什么？
答：要密封防尘。汽轮机现场蒸汽重，导向槽进了水汽，连杆走着走着就涩，副传感器芯杆被拉动时阻力一大，位置反馈就飘；按周期检查密封件，比事后换传感器划算。

问：阀位为什么宁可多装一支传感器？
答：阀位直接关系进汽量和发电量，传感器一坏就影响安全。支架筒里装主传感器，筒外靠连杆驱动副传感器，一支出问题另一支顶着，阀位不中断；这种位置省这一支，风险比省下的钱大得多。

问：副传感器装 1 支还是 2 支？

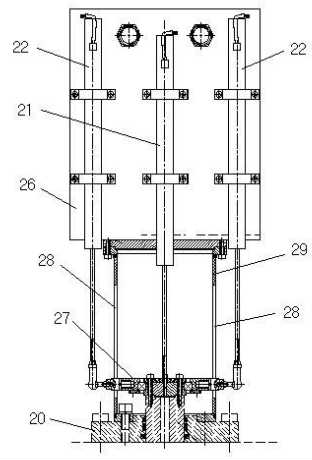

答：看机组对这个位置的容忍度。一般情况下主传感器加 1 支副传感器就能满足冗余；要求更高时做 2 支副传感器，配重信号更容易判断是哪一支异常。具体支数和接法以厂家样本和控制系统输入点数为准。
