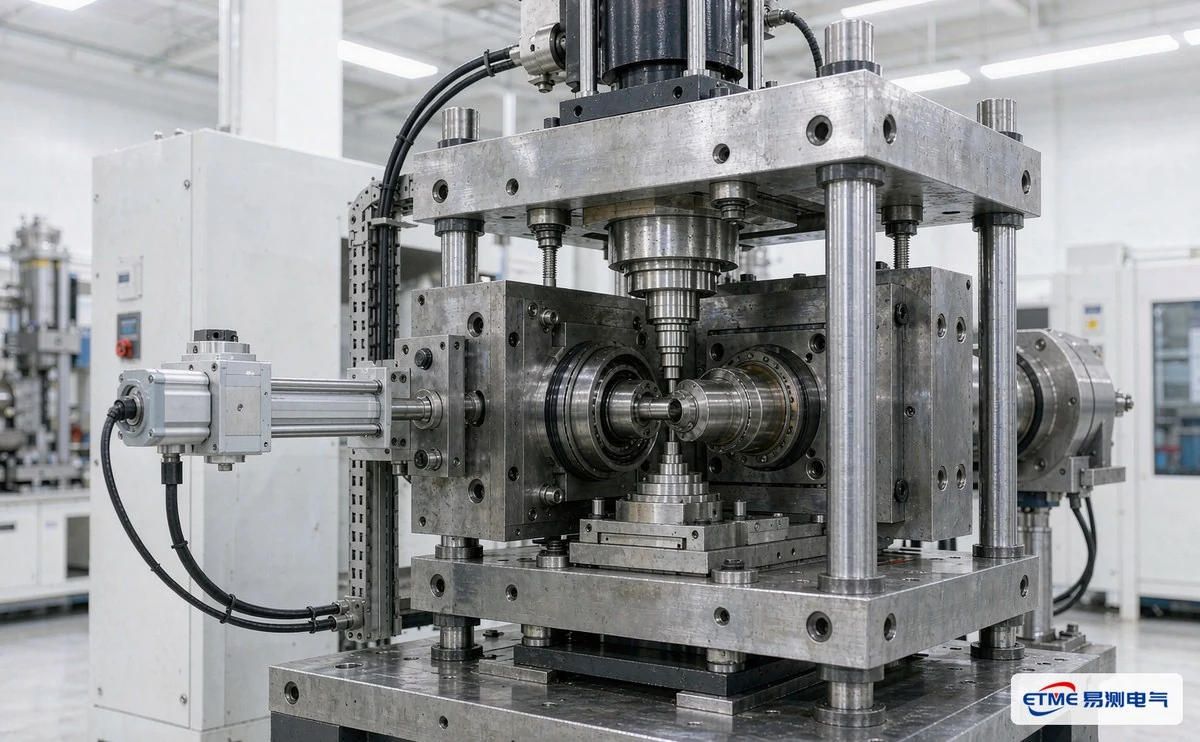

模具直线位移传感器：塑封分段注塑位置控制

模具直线位移传感器装到塑封模具上，解决的是接近开关只能给几个固定点位的毛病——把注塑位置从三段死位变成全行程连续反馈，工艺分段才有施展空间。改造本身不复杂，固定座和滑块两处对接做好、耐温型号选对，装完再手动慢走一遍全行程确认输出单调，就能省掉后面拆模具返工的麻烦。

模具直线位移传感器比接近开关强在哪

接近开关只能报几个固定点：最低位、慢速位、最高位。从慢速位一路到注完只有一种模式，速度、压力、位置跟着一条线走，中间不能再分段。二极管塑封的注塑速度直接决定外观和内部引线质量，高端产品对注塑工艺卡得严，这种死段位撑不住，要么外观花了，要么内部引线被冲歪。

换成模具直线位移传感器，给出的不是「到了没到」，而是整个行程的连续位置。有了连续位置，工艺参数才有分段的余地——哪一段慢、哪一段快、哪一段加压，都能单独设；换产品时改程序参数就行，不用再去动机械点位。

接近开关与连续位置反馈的对比

模具直线位移传感器怎么装进模具

结构不复杂：模具本体上先装一个固定座，固定座上装直线位移传感器（电子尺），传感器的活动滑块连到注塑座上。注塑油缸一动，滑块跟着走，整个注塑行程被实时测出来，反馈到电脑屏幕。PLC 拿到连续行程数据，就能按段设工艺参数，全行程任意分段。

这里有个容易被糊弄过去的点：固定座的安装面要和注塑座的运动轨迹平行。装偏了，滑块在被拖着走的过程中还额外受一股侧向分力，而电子尺内部靠电刷在碳膜上滑，最怕的就是这股力。表面上看读数还在动，实际上磨损已经在累积。

耐温与侧向力，两处最容易翻车的地方

塑封工位本来就热，模具里的温度不是室温那一档。普通型号的电子尺装进去，短则几周、长则几个月，表现出来是读数慢慢漂、回零不准，拆下来看碳膜或电刷已经有磨损痕迹。这不是偶发故障，是选型就没选对——耐温那一档省不得。

侧向力是电子尺的慢性杀手。滑块和注塑座对接时硬顶、不留补偿余量，设备每走一次动作就往滑块上灌一点侧向力，磨损是累积的，一开始看不出来。我们的做法是在连接处留一点浮动，让机构自身的同轴度误差被吸收掉，而不是全压到电子尺的滑块上。

碰到过一台用了三个月才开始跳数的：拆开看滑块连杆的销孔磨成了椭圆。原因就是对接时没留浮动，机器每走一个行程，销子就往一侧顶一下，日子久了孔就大了。处理办法是把连接改成带一点间隙的浮动接头，顺带把固定座重新找正，之后就没再复发。

装完先跑全行程，为什么不能省

电子尺在模具里的安装条件苛刻：要耐高温，滑块连接不能别劲。这两条里任何一条出问题，表现出来的都不是「完全不工作」，而是「输出有台阶」或者「读数跳一下」——肉眼看外观根本看不出来，只有让它动起来才暴露。

所以装完先手动慢走一遍全行程，看输出是不是单调、有没有台阶。见过参数全调完才发现读数有台阶的，只能把模具重新拆开，返工的时间比当初多走这一遍不知多多少。另外慢走时如果某个位置总是重复出现同一个台阶，多半是那一段有卡涩或者连接别劲，别急着往电气上归。

模具直线位移传感器常见问题

问：塑封模具原来用接近开关，注塑位置为什么只能分三段？
答：它能给的只是几个固定点位，像最高位、慢速位、最低位这种。从慢速位一路到注完，只有一套动作模式，压力、速度、位置全绑在一起，想再细分没戏。高端产品对注塑工艺卡得严，这种死段位撑不住，不是外观花了就是内部引线被冲歪。

问：塑封模具装直线位移传感器，活动滑块该跟哪个部件连？
答：滑块要连注塑座。模具本体上装固定座，固定座装直线位移传感器，传感器的活动滑块跟注塑座连，注塑油缸一动滑块跟着走，整个注塑行程被连续测出来，反馈到电脑屏幕上。

问：塑封模具里的电子尺，选型上哪一点不能省？
答：耐高温这一点省不得。塑封工位本来就热，拿普通型号装进去，没多久就出毛病，得挑耐温的那一档。另外滑块和注塑座对接的时候别憋着劲，一受侧向力读数就跳。

问：塑封模具分段注塑改造完，第一次上机先做什么？
答：先手动慢走一遍全行程。看电子尺输出是不是单调、有没有台阶，确认没问题再上工艺参数；不先跑这一遍，等参数调完发现读数有台阶，就得重拆模具返工。
