锁模油缸直线位移传感器万向节连杆补偿偏差

锁模油缸直线位移传感器读数跳、拉杆被别折，毛病多半不在传感器本身，而在它跟油缸怎么接。老装法要么拉杆跟活塞杆做不到绝对水平，一有上下偏差读数就跳；要么绕一大圈靠行程曲线换算，越算越偏。把电子尺装进撑板、中间加一段转换万向节连杆，让万向节把小角度偏差吃掉，读数才跟实际行程对得上。

锁模油缸直线位移传感器老装法的两个毛病

第一种装法是把电子尺固定在油缸上，端部接推力座。机械固定简单，装起来也快，但电子尺拉杆跟油缸活塞杆很难做到绝对水平，安装时上下总有偏差，计数就跳；用得越久偏差加大，角度一大，拉杆直接被别折。

第二种是电子尺固定在尾板一侧，端部接二板，靠二板跟尾板的相对运动来拉电子尺。这种装法读数还得通过二板到尾板的行程曲线公式换算，PLC 只能人工调几个点去近似，公式本身就不准，点调得再细也是逼近，越算越偏，现在基本没人用了。

万向节连杆怎么把小角度偏差吃掉

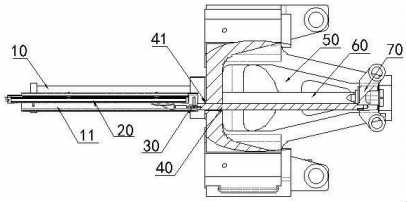

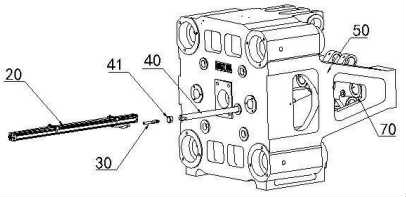

做法是：电子尺装在电子尺撑板上，整体放进锁模油缸里；电子尺尾端接电子尺拉杆，中间加一段转换万向节连杆；拉杆尾端接尾板推力座，推力座装在锁模机构尾板上。万向节把电子尺跟尾板之间那点小角度偏差吸收掉，拉杆不再跟着硬别。拉杆前端跟尾板连接的位置装复合轴承，拉杆表面做镀锌防腐。

装好之后，实际行程跟电子读数就精确匹配了，锁模段计数不跳，拉杆也不折。有一点要记住：万向节给的是小角度自由度，常见 ±3°~±5° 这个量级（具体以厂家样本为准），它吸收的是加工和安装留下的那点偏差，不是让你拿它去凑大角度。

三种装法对照：差在哪

同样是测锁模行程，三种装法的读数稳定性和维护量差得很远，选之前先看这张表。

选型时还有两个数要交代清楚：量程按锁模实际行程定，注塑机常见 200~600mm，电子尺一般选 100~1000mm 档，两端各留余量（具体以厂家样本为准）；输出看控制柜，0-10V、4-20mA、0-5kΩ 分压都有，长距离走线优先 4-20mA 或者数字量。

两个现场故障：现象、原因、怎么处理

故障一：锁模段读数来回跳 0.3~0.5mm，合模位置定不住。现象是同一个位置反复走，PLC 读回来的值每次差一点，慢速段尤其明显。原因就是电子尺拉杆跟活塞杆不水平，安装时留了上下偏差，用久了偏差还在加大。处理办法是加转换万向节连杆，把角度吸收掉，拉杆端部改成复合轴承，再重新对中一次。

故障二：用了大半年，拉杆在根部断了。拆开一看，万向节被拧死成了死铰，一点角度自由度都没留。原因很清楚：装的时候图省事把万向节锁紧，等于没有补偿，偏差全由拉杆承受，天天别着，断只是时间问题。处理办法是松开万向节，按允许的小角度重新装，并把润滑排进点检表。

点检维护盯住三个地方

• 万向节。别装成死铰，保留小角度自由度才起补偿作用；缺润滑会发涩，角度自由度也会被磨掉。
• 复合轴承。拉杆前端跟尾板连接处这只轴承要定期看润滑，干磨久了间隙变大，读数又开始跳。
• 拉杆镀锌层。锁模是高频往复部位，镀锌层别让液压油长期泡着，发现掉漆及时补，锈了会加速磨损。

电子尺本体反而不用天天管，重点是把传动这一段的间隙和润滑守住。传动一松，再好的传感器也读不出稳定的锁模位置。

常见问题

问：注塑机锁模油缸的电子尺装歪了，会出现什么现象？
答：计数跳，严重的把拉杆别折。电子尺固定在油缸上、端部接推力座时，拉杆跟活塞杆很难做到绝对水平，安装上下有偏差读数就开始跳；偏差长期加大，角度一大拉杆直接被别断。

问：靠二板尾板曲线换算的老办法，为什么现在没人用？
答：公式本身就不准。那种装法电子尺固定在尾板一侧、端部接二板，计数要通过二板到尾板的行程曲线换算，PLC 只能人工调几个点去近似，点调得再细也是逼近，越算越偏。

问：拉杆上加转换万向节连杆，解决的到底是什么问题？
答：吃掉加工和安装留下的那点小角度偏差。电子尺装在撑板上整体放进油缸，尾端接电子尺拉杆，中间加一段万向节，拉杆尾端接尾板推力座；有了它，拉杆不再跟着偏差硬别，实际行程跟电子读数才对得上。

问：锁模油缸电子尺用久了，哪个部位最该盯？
答：万向节和复合轴承。万向节别装成死铰，得保留小角度自由度才起补偿作用；拉杆前端跟尾板连接处的复合轴承要定期看润滑，干磨久了间隙变大，读数又会开始跳。

问：万向节能补偿多大的安装偏差？
答：它能吸收的只是小角度，常见 ±3°~±5° 这个量级，具体以厂家样本为准。安装时的平行度和同轴度还是要按图纸做，万向节是用来兜住残余偏差的，不是用来替代对中的。
