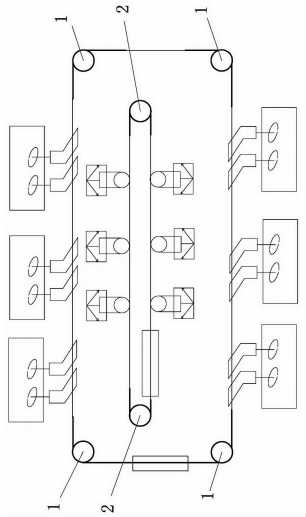

拉绳位移传感器焦炉煤气行程防断裂装置

拉绳位移传感器焦炉煤气行程监测这道关，守的是换向机构里煤气行程和废气行程两条链条。链条一断，油缸还在空走，端部机械限位照样被碰到，程序以为换向正常——空气没送煤气先进了立火道，或者炉里只剩煤气时突然送空气，都可能出事。所以在两个链轮轴上各装一只拉绳位移传感器，绳头绑到对应链条上，用“缸在动、绳没动”这个矛盾来抓断链。

拉绳位移传感器焦炉煤气行程监测到底盯什么

说白了盯两件事：链条有没有断、断在哪一段，以及两根链是不是还在同步换向。煤气行程和废气行程各有一条链条和对应的链轮轴，两条链的动作本来就是联动的，一旦煤气侧和废气侧错开，炉子里的煤气和空气配比就乱了，这才是要防的东西。

传感器装在链轮轴上，钢丝绳头绑在链条上。链条正常走，绳跟着走，读数连续变化；链条断了，绳失去跟随，读数就停在原地不动。这里测的不是“链条走了多少毫米”这么简单，而是拿链条的实际位移去和油缸的指令比对——正常时两者同步，断链时油缸继续走、链条不动，差值立刻拉开。

老办法为什么挡不住中途断链

老办法是行程末端装机械限位开关。链条断在端部附近，限位可能还真能碰到，勉强报得出来；可链条断在中间，油缸空走一段照样把限位挡块顶到位，程序一看“到位置了”，接着按原来的程序换向。这时候炉子里的煤气和空气配比已经不对了，限位开关却什么都报不出来。

现场怎么装：两个链轮轴上各一只

煤气行程和废气行程的链轮轴上各装一只，一共两只。钢丝绳头分别绑在对应的链条上，绳的走向要顺着链条走，别在链轮附近形成折角——折角处链条正常走都能把绳磨出毛刺。绳要经过的路径上有焊疤、螺栓头、油管接头这类凸起，先处理掉再装。

绑绳要留活动余量。链条在换向过程里本身会有一点松弛和回弹，绳绷得太死，正常动作几次就会把绳或绳头拉伤；余量也不能太大，太大绳的跟随会滞后，判据跟着变钝。留多少以厂家样本和现场实际行程为准，原则是绳不吃力、能自由跟随链条。

断链判据怎么定，误报才少

判据的核心是“指令在、位移不在”。表格里容易被忽略的是后两行：油缸没动作、读数也不动，那是正常停歇，不能算故障；油缸没动作、读数却在变，反而是绳头脱了。所以判据必须把油缸指令信号一起拉进来做条件，只看位置一路信号必然误报。

判据的时间窗口也要标定。窗口太短，换向刚开始、油缸刚给压时链条还没响动，容易误判；窗口太长，真断了要等好久才报出来。建议按单次换向行程的时间实测一遍，取一个能覆盖启动延迟、又不至于拖太长的值。

焦炉现场的传感器和钢丝绳怎么挑

焦炉旁边又烤又熏，环境温度和腐蚀性烟气绕不开。传感器和钢丝绳都要按耐高温、耐腐蚀的规格选，安装位置尽量避开炉体正上方的高温辐射区，能加隔热挡板就加一块。具体耐温等级以厂家样本为准，别照常温型号的规格去套。

钢丝绳还有一条要注意：烟气里的硫化物和粉尘会积在绳上，时间长了绳发涩、回弹变慢。定期把绳擦一遍、清一下出线口就够，不建议随手涂油——油粘了灰，等于在绳和出线口之间抹了一层研磨膏，反而磨得更快。

联锁信号怎么并进原电控柜

电气部分不复杂：两只传感器的位移信号进控制器，控制器里做“油缸指令—链条位移”的一致性比较，判为断链就输出一路联锁信号，去切断换向机继续动作的允许条件。原来电控柜里的换向逻辑别大改，加一个允许条件就够，改动越小越不容易出问题。

接线守几条：模拟量输出用屏蔽双绞线，屏蔽层单点接地，走线避开变频器和动力电缆；信号线两端做好密封和防高温；联锁信号按常闭逻辑做，回路断了也能落到安全侧。传感器本体的接地和屏蔽处理按厂家样本的说明来，不要凭经验想当然。

日常维护与周期检查

这套装置装完不是一劳永逸，维护的重点就四样：钢丝绳、绑扎点、传感器出线、判据复核。

• 钢丝绳：每周看一次有没有毛刺、断丝，出线口附近有没有积灰积油泥。
• 绑扎点：换向动作频繁的地方，绳头和链条的连接容易松，定期按一按、看余量还在不在。
• 传感器出线：高温区的接头和护套老化得快，发现发硬、开裂就换。
• 判据复核：检修动过链条或换过钢丝绳之后，一致性判据要重新对一遍，否则会误报或漏报。

现场碰到过一次：换完链条忘了复核判据，头两天报了好几回“断链”，查下来是绑绳余量跟以前不一样，绳跟随滞后，采样窗口里看着就是没动。把判据的比对窗口重新标一遍就正常了。这类问题不是传感器坏，是检修之后没复核对标。

常见问题

问：焦炉行程防断链，拉绳位移传感器装在链轮轴上还是链条上？
答：装在链轮轴上，煤气行程和废气行程各一只，钢丝绳头分别绑在对应的链条上。链条正常走绳跟着动，绳脱了或链条断在中间，读数就和油缸指令对不上，控制器据此联锁。

问：只靠行程末端的机械限位开关，为什么挡不住断链？
答：断在中间时，油缸空走一段照样能把限位挡块顶到位，程序以为换向到位，接着按老程序走，限位开关全程报不出异常。

问：断链判据怎么设，误报才少？
答：把油缸指令和链条位移一起看，抓“指令在、位移不在”的不一致，别只看读数绝对值；绑绳留合适余量，检修之后重新标定比对窗口。

问：焦炉环境对传感器和钢丝绳有什么要求？
答：要选耐高温、耐腐蚀的型号，尽量避开炉体正上方的高温辐射区，安装处能加隔热挡板就加一块；具体耐温指标以厂家样本为准。
