直线位移传感器检测绝对位置的方法说明

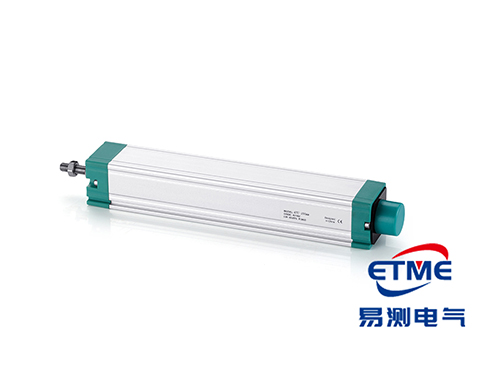

直线位移传感器检测绝对位置,靠的是一条再普通不过的道理:位置和输出信号一一对应。内部出厂时已经把总长度定死,相对位置也就成了绝对位置,所以停电不丢数据、上电自动恢复,不用重新标定。下面拿一支 KTC-400mm 的电子尺,把绝对值、增量、断电记忆这三件事一次讲透。

直线位移传感器检测绝对位置:位置和电压先绑死
先说前提:以相对位置代表绝对位置。相对位置,就是当前位置相对整段总长的位置;因为内部已经设定了总长度,相对位置顺理成章就成了绝对位置。这就是这类传感器敢说"断电不丢数据、上电自动恢复"的底气——它不记过程,只认当下这一个点。
信号层面,直线位移传感器的输出无论是电压还是电流,都是模拟量。模拟量只要把零位和基准定下来,它本身就是绝对信号。传输过程中就算有衰减,也不会把"位置"记错——顶多是数值不够准,不会变成另一个位置的读数。
拿一支 KTC-400mm 把账算清楚
接入仪表或 PLC 的时候,行程起点输出 0Vdc,就代表 0mm;行程终点输出 10Vdc(也可能是 5Vdc,下面按 10Vdc 说明),就代表 400mm。这套对应关系是仪表或电脑里设定好的。
因为设的是线性关系,输出 5Vdc 自然就落在 200mm 上,其余任何一点也都落在(0V,0mm)和(10V,400mm)两点连成的直线上。一支尺好不好用,全看这条线直不直。
当然,修刻会有误差(不修刻误差更大),输出电压和实际位置之间会差一点点,一般在 ±0.05%FS 这个量级,FS 指全行程。对绝大多数量程来说,这点偏差比我们关心的定位精度小得多。
| 输出信号 | 对应位置 | 说明 |
|---|---|---|
| 0Vdc | 0mm | 行程起点,零位 |
| 5Vdc | 200mm | 落在线性段的中间点 |
| 10Vdc | 400mm | 行程终点,满程 |
还有一种更绕的错位:设定写的是 10Vdc 对应 400mm,实际却装了一支量程更大的尺。仪表只认自己那套账——尺走到 5V,真实位置其实在 250mm,仪表照样按 200mm 显示。反过来设定也行,0Vdc 对 400mm、10Vdc 对 0mm,电脑一样正常工作。碰到这种情况别急着换传感器,先把设定里的量程改成和实际那支尺一致。
绝对值和增量,断电后的差别在哪
增量式是另一套逻辑,典型的是带 A、B、Z 三相的编码器。它在 A、B 线上输出脉冲,只接 A 或 B 一相、电源地公用,转一圈就是 3600 个脉冲——数够 3600 个,只能说明转了一圈,转轴到底停在哪个角度,它说不清。
所以 A、B 两相要同时接上:正转脉冲往上加,反转脉冲往下减,方向才能分清。Z 相每圈给一个脉冲,相当于每转一圈做一次复位校验,无论中间多进或漏掉几个脉冲,回到这一圈就算归零重来。
麻烦出在断电上。增量式的计数是在断电瞬间断片的:断电再上电,原来的位置就没了,得重新回零设定。想让它在断电前不丢数据,工作量大得吓人——每时每刻的计数都要往存储器里刷,还得配纽扣电池做后备。
刷新速度还得跑得赢运动。一秒转一圈、一圈 3600 个脉冲,等于每毫秒要走 3.6 个脉冲,每个脉冲只给 0.27 毫秒,刷新必须快过 0.25 毫秒,差不多 4000Hz 才勉强跟上。就算做到这个程度,照样有机会漏掉一个脉冲,位置就悄悄错了。
| 对比项 | 绝对式(模拟电子尺/绝对编码器) | 增量式编码器 |
|---|---|---|
| 位置怎么来 | 位置与信号一一对应,内部总长定死 | 靠脉冲累加计数,丢脉冲即错位 |
| 断电记忆 | 断电不丢,上电直接读当前位置 | 断电即失,需回零重新设定 |
| 要不要回零 | 不用 | 每次上电都要 |
| 抗干扰表现 | 干扰只影响数值准不准,不改位置含义 | 多计或漏计脉冲,直接改位置 |
| 接线 | 模拟量 2~3 根;绝对编码器位数≈线数 | A、B、Z 三相加电源 |
所以与其硬啃"高速存储保数据"这条路,不如从源头上换一种不需要这么复杂存储的传感器——绝对编码器。它的做法是每个位置对应一组专属的"脉冲组"识别信号,读的是这个组,不是累计数。
代价是信号要并行送出去:这个"脉冲组"有多少位,基本就要多少根线,再加上正负电源线,可能还有 CLOCK 线和 DATA 线。线多、接口贵,但上电即知位置,省掉了回零这道工序。这笔账怎么算,看你的设备停一次机值不值这个钱。
24V 供电下,信号怎么接到仪表或 PLC
上面说的是传感器直接 10Vdc 供电、仪表或 PLC 也是电压输入的情况。现场更常见的是手上只有 24Vdc 电源,这时候要借外接模块做转换。
仪表或 PLC 要 0~10Vdc,就用电压模块把传感器输出转成 0~10Vdc;要 4~20mA,就转成 4~20mA。远距离传输优先选 4~20mA:抗干扰强,线路断了还能靠 0mA 判出来。
具体供电电压、模块型号、接线针脚以厂家样本为准,别照搬别的品牌。同一个柜子里混用几家的传感器,针脚定义对不上,是现场烧信号的常见原因。
现场三个坑,看着都像传感器坏了
现象一:换了一支新尺,读数整体偏了一截。原因往往不在传感器,而是仪表或 PLC 里还留着上一支尺的量程设定。处理:先把设定改成新尺的实际量程,再看偏差还剩多少。改完还偏,那才轮到怀疑传感器。
现象二:电子尺读数在小范围跳 0.1~0.2mm,动一下就变。多半是屏蔽线两头都接了地,地电位差在两地里绕出一个环流;也可能信号线压在变频器、伺服驱动旁边走。处理:屏蔽层改成单端接地,信号线离动力线拉开距离,实在躲不开就加信号隔离器。
现象三:增量式时不时丢位置,非得回零才准。脉冲被现场干扰多计或漏计,而 Z 相一圈才纠一次,中间那圈就一直错着。处理:先查屏蔽接地和线缆走线,再降一点运行速度;如果这个位置丢不起,那就该上绝对式了。
常见问题
问:直线位移传感器检测绝对位置,为什么断电不用重新标定?
答:位置和输出是一一对应的,内部总长出厂就定死,上电读到的是"当下这个点",不是一路累计过来的数。累计的东西一断电就清零,对应的东西不怕断电。
问:模拟量输出的电子尺,算不算绝对式?
答:算。电压或电流只要零位和基准定了,它本身就是绝对信号。它和绝对编码器的差别在分辨率和接口方式,不在"绝对"这两个字上。
问:量程设错了会怎样?
答:读数会按设定的比例整体错位。设定 10Vdc 对应 400mm,实际装的是更大行程的尺,仪表会把 5V 读成 200mm,而真实位置在 250mm。改设定里的量程即可,传感器不用换。
问:增量式想做断电记忆,代价有多大?
答:得不停往带后备电池的存储器里刷数据,刷新周期还要压到 0.25 毫秒以内(约 4000Hz)才跟得上,即便如此也可能漏脉冲。多数场合不如直接选绝对式划算。
直线位移传感器检测绝对位置、断电记忆与信号转换的问题,易测电气位移传感器工程师欢迎您的咨询。
