拉绳位移传感器遇硬物自动换位采样装置方案

拉绳位移传感器遇硬物自动换位，解决的是采样头"下不去也退不回"这个老毛病。钢铁、焦化、煤炭、电力这些地方采制煤样，料堆里夹着铁块、石块、铁线是常事，老式采样头直上直下，一顶到硬物就停在半空，既采不到样也退不回来，只能靠人去捅。下面把判断逻辑、安装方式和选型落点讲清楚。

拉绳位移传感器遇硬物自动换位：卡在半空，根子在分不清

先说老方案的病根。采样头下降，控制系统靠电流看负载，可正常采样和顶到硬物这两种状态，电流曲线差不了多少，系统根本分不清"它是采到该停的位置了"还是"被硬物顶住下不去"。分不清，就不敢贸然反转，只能眼睁睁看着采样头杵在半空。

杵在半空的代价很实在：这个点位漏采，下一个点位还得人上去捅，采样效率掉一截，检测数据的完整性也跟着打折。煤样讲究的是代表性和连续性，漏一个点，整批数据的说服力就弱了。

怎么把"到位停车"和"顶住下不去"分开

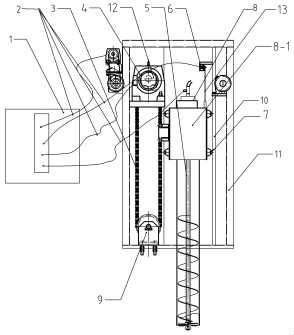

办法不复杂：给采样头挂一根拉线，让位移变成看得见的数。在采样头升降的活动安装座上固定拉线的一端，拉线另一头接到固定在升降轨道上方的拉绳位移传感器上。采样头往下走，拉线被拉出，传感器实时测出行走位移。

关键就在这条位移曲线上：正常采样时，位移随时间稳定增加；如果下降到某个位置后，读数该走却不走了，出现停滞，PLC 就判定它是顶到硬物了。

判定之后动作是一串的：低速电机立刻反转，把采样头提起来；到上限附近，横向换一个位置；换好以后再降下去重新采样。全过程不用人盯着，采样位置还能重复定位，漏采的问题就解决了。

表里那个"停滞"的判据，是整套方案的开关。判得太松，采样头还在慢慢走就被判成顶住了，白换一次位；判得太紧，真顶住了却当正常下降，电机硬顶容易憋坏。现场做法是先定一个观察窗口（常见 200~300 毫秒），再看窗口内位移变化量是不是小于一个阈值（常见 0.5mm 上下），两个条件同时满足才判停滞。

具体数值要按你们采样头的下降速度和料堆情况现场标定，拿厂家样本上的参数直接套不一定合适。

改造量有多大：一根拉线，不用拆老设备

这套方案讨巧的地方是改动小。采样头本来就在上下活动，装的是柔性拉线，走线能拐弯，不用像光栅尺那样顺着行程铺一整条硬邦邦的导轨——活动结构上根本排不开硬轨。

具体要加三样东西：采样头上的拉线固定座、升降轨道上方的传感器支架、一根连到控制柜的信号线。老设备不用大改，挂上就能干活。安装时注意传感器出线口要正对采样头的运动方向，别斜着拉。

选型和安装的几个落点

这套方案对传感器的要求其实不高，但有几条必须卡住。

• 量程：按采样头全程升降的行程选，两端留点余量，别让它拉到极限。
• 输出：模拟量或开关量都能接进 PLC，看现有控制柜留的是什么接口。
• 防护：煤场粉尘大，外壳防护等级要够，拉线出口建议加个导向套，别让煤块直接砸在拉线上。
• 重复定位：换位以后能不能回到同一列，取决于拉线和传感器装得正不正，装歪了每次读数都差一点。

现场两个坑

现象一：换了位还是不采样，来回换了两三次。拆开看是拉线在出口处被煤粉糊住，回弹变慢，位移读数跟不上采样头的实际动作，PLC 误判成又顶住了。原因就是粉尘进到出线口。处理：出线口加防尘导向，定期清理，别让粉灰在绳上结壳。

现象二：装了三个月，位移读数开始偏小。查下来是拉线出口方向和采样头运动方向不完全对正，绳长期斜着蹭壳口，磨出一道槽，有效行程被吃掉一截。处理：重新对中，出线口角度调正；磨出槽的壳口修整或者换壳。

常见问题

问：采样头下不去又退不回，拉绳传感器靠什么判断是顶到硬物了？
答：看位移读数该走却不走了。正常采样位移随时间稳定增大，一旦停滞，PLC 就判定顶到硬物，立刻驱动低速电机反转把采样头提起来、横向换个位置再降下去。

问：采制煤样用拉绳传感器测采样头行程，量程怎么定？
答：按采样头全程升降的行程选，留点余量，别卡到极限。输出模拟量或开关量都能接进 PLC，这套方案对传感器要求不高，关键在行程覆盖得住。

问：煤场粉尘大，拉线出口要注意什么？
答：出线方向要跟采样头走得方向对正，歪了绳会被蹭、被卡，时间一长量出来的位移就不准。外壳防护等级要挑够，出口处建议再装个导向，免得煤块直接砸到绳上。

问：采样头这种上下活动的结构，为什么用拉绳式不用光栅尺？
答：关键在走线方式。拉绳走的是钢丝绳，柔软、能拐弯，不像光栅尺得顺着行程铺一条硬导轨。采样头本来就在上下活动，硬轨没法顺着它排，拉绳就灵活得多，老设备不用大改，挂上就能干活。
