铆压装配机位移传感器：压入量精度控制与安装要点

铆压装配机位移传感器要解决的就一件事：销钉到底压没压到位。多工位自动铆压机靠气缸把销钉压进壳体，气缸活塞杆走完行程并不等于销钉压到位——可能漏装销钉，也可能壳体没夹紧，光听"咔哒"一声根本判断不出来。这篇讲清测点装在哪、4~20mA 怎么变成压入量、合格区间怎么定，以及现场常做错的几个细节。

为什么不能只看气缸走没走完

铆压气缸的动作是"走完全程就算到位"，可这个"到位"只是活塞杆到位，不是销钉到位。销钉漏装了，活塞杆照样能走完全程；壳体没夹紧、位置偏了，活塞杆也能走完全程。

这两种情况下压出来的工件，看着有压痕、听着有响声，但实际压入量不够或者已经压过头，属于典型的"看起来合格、装上去出问题"。要挡住这类不良，就得把压入量变成一个能读、能比较、能判定的数值。

铆压装配机位移传感器怎么把压入量测出来

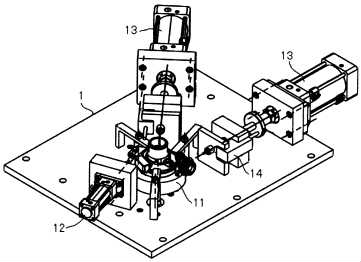

做法是每个铆压工位的止位板上装一支回弹式直线位移传感器（szetme KTR 系列），触头正对铆压气缸活塞杆的运动轨迹。铆压时活塞杆往前走，杆上的台阶把传感器触头压进去一段。

触头压了多少，传感器就输出对应的 4~20mA 电流。PLC 收到后做数模换算，先把触头压入的深度还原出来——那其实就是活塞杆实际走了多长——再折算成销钉的压入量，最后显示在触摸屏上。

这么一来，铆压从"盲压"变成了"有量可查"：压入量落在合格区间内才算这一下铆压过了，超差就报警。装配的一致性上来了，漏装销钉这类问题也藏不住了。

要让这个数准，工件得先夹死。夹紧气缸在壳体圆周方向均布三只，配合一面两销定位，把工件固定住了再压，位移测量才有意义。

现场必须做对的细节：对中、走线、安全

1. 对中：传感器触头轴线和活塞杆运动方向必须一致。偏一点，触头就会被侧向力磨，压入量越测越小，最后误判成超差。
2. 走线：控制回路和气路分开走线，传感器那路模拟量线做好屏蔽，别和强电、电磁阀的线捆在一根线槽里，否则压入量读数会飘。
3. 安全：工作区入口装安全光栅，人没退出来设备不动作。
4. 兜底：专门加了止位板，万一没装销钉就启动，活塞杆撞上止位板就被挡住，不会直接顶坏壳体。

压入量多少算合格：判定区间怎么定

判定区间的下限由"销钉必须压到底"来定，上限由"壳体不被压塌"来定。这两个数要在设备验收时用实物压几组、拆开量一次，拿到真实数据再定上下限，别照着图纸的理论值直接填进 PLC。

量程方面，传感器行程比活塞杆的实际压入行程大一些就行，留出触头预压量和止位板的缓冲距离，不要贴着量程上限用。

两个真出现过的现场案例

第一个：某个工位的压入量一直偏小 0.2~0.3mm，传感器换了两支都一样。后来拿塞尺量触头到活塞杆台阶的起始间隙，发现止位板的垫片配厚了，触头被提前压住一段。换成薄一档的垫片，数值立刻回到正常区间。

第二个：读数在压入瞬间出现单个跳点，平时都正常。查了半天，是这路模拟量线和气缸电磁阀的线捆在同一根线槽里，气缸一动就干扰。分开走线、屏蔽线改成单点接地以后就不跳了。

装完怎么复检：三项自检

1. 零点：活塞杆退回原位，看读数是否稳定回到同一位置，连续读十次看波动。
2. 满压：手动压到位，核对读数与实测压入量是否对得上，偏差超过允许值先查对中。
3. 重复性：同一个工件连压五到十次，看压入量的最大值与最小值之差；差值大于判定区间宽度的三分之一，就不能拿它来判合格。

日常复检建议按班次或按换模具时机来做。触头是消耗件，长期磨下去行程特性会变，发现零点持续单向漂移，就该换触头了。

常见问题

问：铆压装配机的直线位移传感器，装在设备哪个位置？
答：它落在每个铆压工位的止位板上，用的是 szetme 的 KTR 回弹式。测头对着铆压气缸活塞杆走的那条线，活塞杆一往前，杆上的台阶就把测头压进去一小段。

问：靠位移传感器的电流反推销钉压入量，是怎么算的？
答：活塞杆往前走，杆上台阶把触头顶着往里缩，缩多少传感器就按比例给一路 4~20mA。PLC 收到后做数模换算，先把触头压入深度还原出来，那其实就是活塞杆实际走了多长，再折算成销钉压入量显示到触摸屏上。

问：装了传感器还是测不准压入量，先查什么？
答：先看对中。触头中心和活塞杆走的那条线得在一个方向上，只要别着劲，触头就会被磨，量出来的压入量自然不准。对中没问题，再回头查线：那路模拟量信号线要带屏蔽，别跟动力强电扎成一捆走。

问：万一没装销钉就启动，怎么防止把壳体顶坏？
答：专门加了止位板兜底，活塞杆撞上止位板就被挡住，不会直接顶坏壳体。工作区入口还装了安全光栅，人没退出来设备不动作。

问：压入量的合格上下限怎么定才靠谱？
答：别照图纸理论值直接填。设备验收时用实物压几组、拆开逐个量一次，拿到真实数据再定上下限。下限保证销钉压到底，上限保证壳体不被压塌，中间留出工艺余量。
