钢卷运输链配重张紧：运输链张紧拉绳位移传感器应用

运输链张紧拉绳位移传感器就是给钢卷运输链装一双眼睛：链条松没松、张没张紧，不用靠人凑近看，而是一个能进 PLC 的位移量。钢卷运输链每走一个节距都要重新对中，链条松了对中就偏，轻则定位不准，重则系统判对中失败直接停线。下面按这套配重张紧装置的现场做法，把测点在哪、传感器怎么装、信号怎么用讲清楚。

钢卷运输链为什么必须一直张紧

热连轧下来的钢卷靠运输链一环扣一环往后送，每走一个节距就要重新对中一次，触发下一次自动运转。链条一松，对中就偏——轻的钢卷没送到位、定位不准，重的 PLC 直接判对中失败跳电停线。

老式做法是拿一块配重块吊在被传动轮下面硬拉着。张紧力是有了，可配重块走到哪、走没走到底，系统完全不知道。链条被慢慢拉长、配重块慢慢沉到底，整个过程都在盲区里，等到停线才发现，一停就是几十分钟。

液压缸加运输链张紧拉绳位移传感器的张紧方案

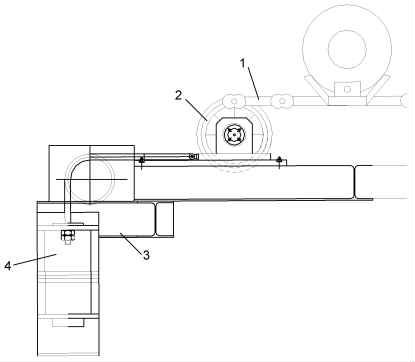

改进后的做法是拿液压缸替掉那块死配重。轮轴座能沿滑槽前后滑动，液压缸活塞杆通过连接杆推着轮轴座来回走，被传动轮跟着动，链条松紧就调出来了。

关键在这一套里加了运输链张紧拉绳位移传感器：本体固定，钢丝绳一端拉出来连在轮轴座上。轮轴座一滑动就把钢丝绳拉出或收回，传感器把这段伸缩量测出来送进控制系统。

这样一来，"张紧到什么程度"从一个只能靠感觉的事，变成有数值、能比较、能报警的位移量。液压缸的供油管路上配电磁阀、调压阀和蓄能器，控制系统按链条的实际松紧自动调缸的伸缩。

一旦配重位移走到极限、链条还没被张紧，说明链条已经磨损或拉长到该换了，系统直接报警并联锁停机，不至于把对中失败留给下一炉钢卷。

测点落在哪：量程、防护与安装方式

这套结构里，传感器测的不是整条链的长度，而是轮轴座那点不大的滑动量。量程照着液压缸全行程挑，再往上留一成到两成余量，别让轮轴座走到头把绳拉满。

现场是钢轧线，水雾大、氧化铁皮多，传感器别贪便宜选低防护外壳，进一次水和灰，读数就开始飘。钢丝绳的走向要和轮轴座的滑动方向平行，中间避开油管接头、螺栓头、焊疤这些凸起，绳一旦蹭上去就是一个偏磨点。

现场踩过的两个坑

第一个坑：张紧位移读数总在慢慢往上爬，换了传感器也没用。查了两天，最后发现是支架焊在一条振动很大的横梁上，焊缝裂了一道，本体整体偏了几毫米。把支架改到主结构上、加上防松垫，读数就稳了。现象看着像"传感器漂移"，真因其实在支架刚度上。

第二个坑：系统老是报"张紧失败"，拆开看链条本身没坏，是导向轮轴承卡死转不动，液压缸走了全行程也没把链绷起来。这种报警别急着换传感器，先手动盘一下导向轮，看能不能转得动，能转再量绳、量位移。

安装与调试：三步走

1. 定基准：支架安装面与轮轴座滑槽平行，先量平行度再焊，别一边焊一边估。
2. 挂钢丝绳：把轮轴座推到行程中间位置挂绳，让两端都留出余量，再固定绳头。
3. 定零点：链条张紧到工艺要求的位置，把此时读数定为工作零点，报警上下限围着它设。

调试完让设备空跑五十到一百个节距，看位移读数的重复性。同一张紧状态下来回差超过量程的百分之一二，优先查绳的走向和本体固定，而不是怀疑传感器本身。

常见问题

问：钢卷运输链张紧用拉绳传感器，钢丝绳另一端连在哪个件上？
答：连在轮轴座上。传感器一端固定，轮轴座沿滑槽一滑动就把钢丝绳拉出来，伸缩量直接变成位移读数送进控制系统，链条松紧就有了准数。

问：配重位移走到极限还报张紧失败，说明什么？
答：说明链条磨损或拉长到该换了。液压缸行程走完还没把链条张紧，控制系统就报警并联锁停机；平时靠电磁阀、调压阀和蓄能器按链条实际松紧自动调缸的伸缩。

问：为什么用液压缸替掉死配重块？
答：老式配重块吊在被传动轮下面硬拉，配重块走到哪根本看不见。改成液压缸推轮轴座、再配上拉绳位移传感器，张紧到什么程度就成了看得见的位移量，闭环才好做。

问：量程和钢丝绳走线有什么讲究？
答：这里量的是轮轴座那点不大的滑动量，量程照着液压缸全行程挑、再留一成到两成余量。钢绳走向得跟轮轴座移动方向平行，不能斜着拽；钢轧线上水雾重、氧化铁皮多，外壳防护别选低了。

问：传感器读数一直在缓慢变化，是不是坏了？
答：先别看传感器。按顺序查支架刚度、螺栓有没有松、绳有没有被凸起蹭到。这三样都好，再查供电和屏蔽接地。现场这几类原因里，传感器本身故障占的比例其实不高。
