位移传感器重复性差怎么查：重复性、回程差与迟滞分开验

有种故障特别磨人：传感器不坏、不报警、读数也不乱跳，就是对不上。你让油缸停在同一个位置，来回走了三次，屏幕上分别显示 250.04、250.28、249.96——差了两三丝到几十丝。单看每次读数都挺稳，可一比较就不对劲。设备精度报表上写着"重复定位超差"，维修工换了传感器，好了两天，又回去了。

这类问题难就难在它不像故障。跳变、断线、无输出，这些一看就知道要修；重复性差却像慢性病，读数看着都在合理范围里，只有把同一位置反复测、把两个方向分开比，问题才露头。所以它经常被误判成"传感器质量不行"，换了一圈也没解决。

下面这套排查顺序，是我在现场反复用过的：先把三个容易混的名词分清，再从机械侧开始排除，然后分方向把迟滞分离出来，最后才轮到温度和电气。顺序很重要——颠倒过来，你会在电气上白花一整天。

第一步：把"重复性"这个词拆开

现场说"重复性差"，其实混着三件事，名不同、成因不同、改法也不同。先把它们分开，后面才好对症：

这三项里，回程差是最好认的：只要你把两个方向的读数分开记，差多少一目了然。而重复性差的人往往把三项混在一起报"超差"，结果改了机械、换了传感器，回程差照旧——因为你治的不是同一个病。

第二步：先排除机械侧，这里占七成

按我的经验，重复性差的活儿，七成出在机械，不是传感器。所以顺序上一定先机械后电气。移动部件停得不干脆、每次停的位置都略有不同，传感器再准也报不出好结果。

机械侧要逐个确认的几处

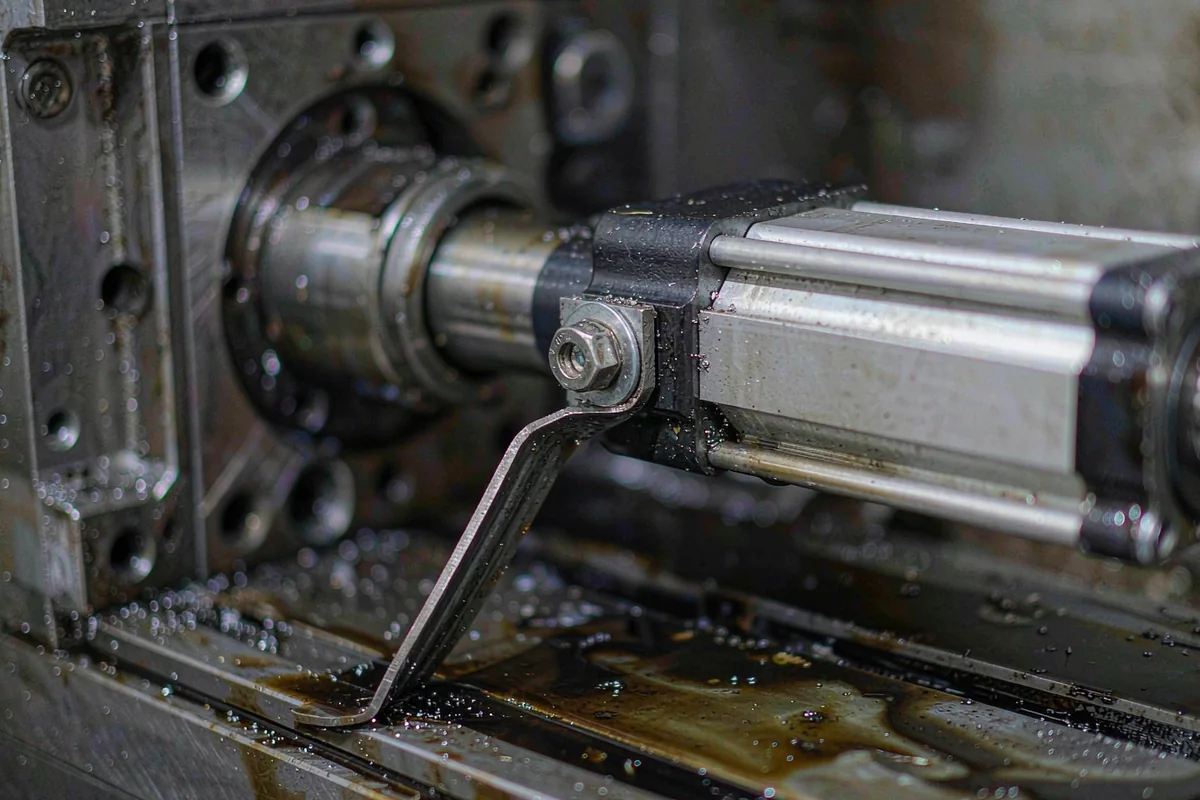

• 安装支架刚性：支架薄、只拧一颗螺栓、或者垫了软垫，受力一变就微变形。检查方法是加载前后各测一次同一位置，看读数变不变。
• 连接件松动与间隙：联轴器、抱箍、销轴、导轨滑块，任何一处有间隙，都会在每次到达时"随机停"。

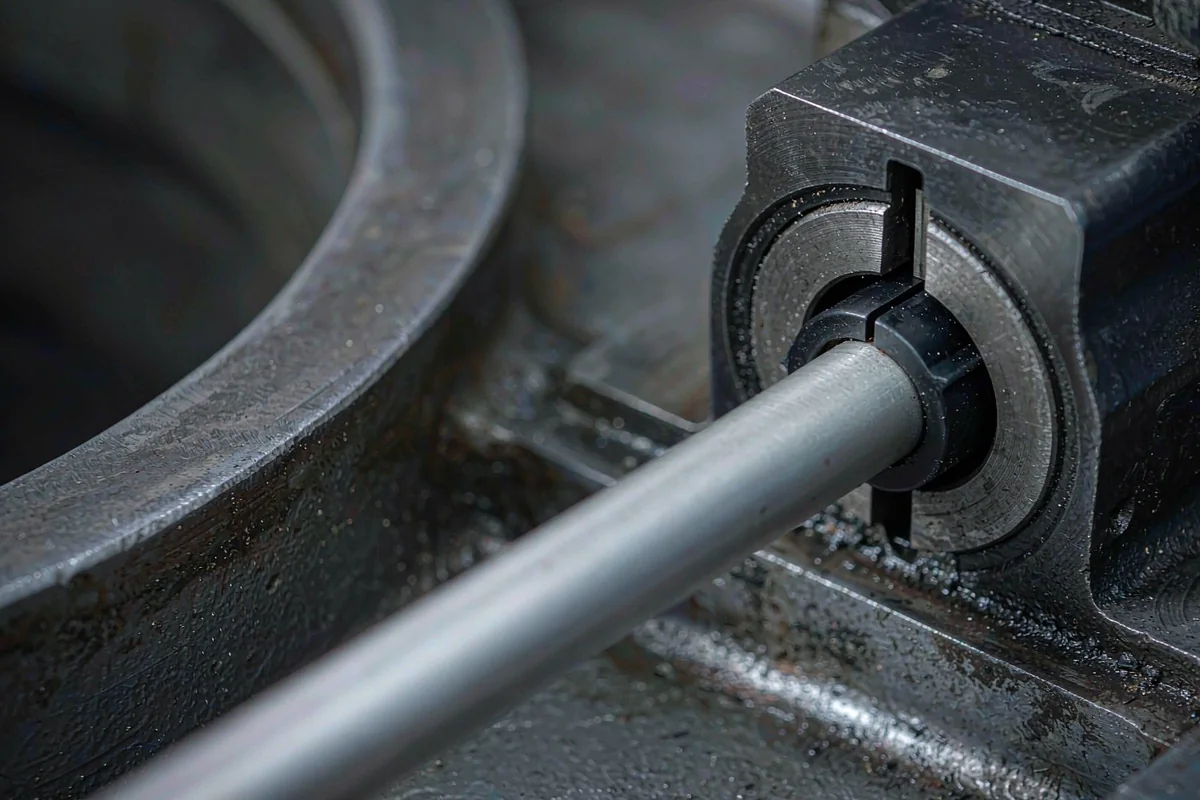

• 测杆与运动件的同轴度：不同轴会让磁环在测杆上别劲，滑动阻力每次不一样，停位就散。
• 拉绳式的钢丝绳状态：绳松、绳打圈、绳蹭硬边、回卷弹簧疲劳，都会让每次伸出与收回的实际长度不同。
• 导向与锁紧：液压、气动执行机构本身停位重复性差，也会原样传导到传感器读数上。

第三步：分方向测，把回程差单独拎出来

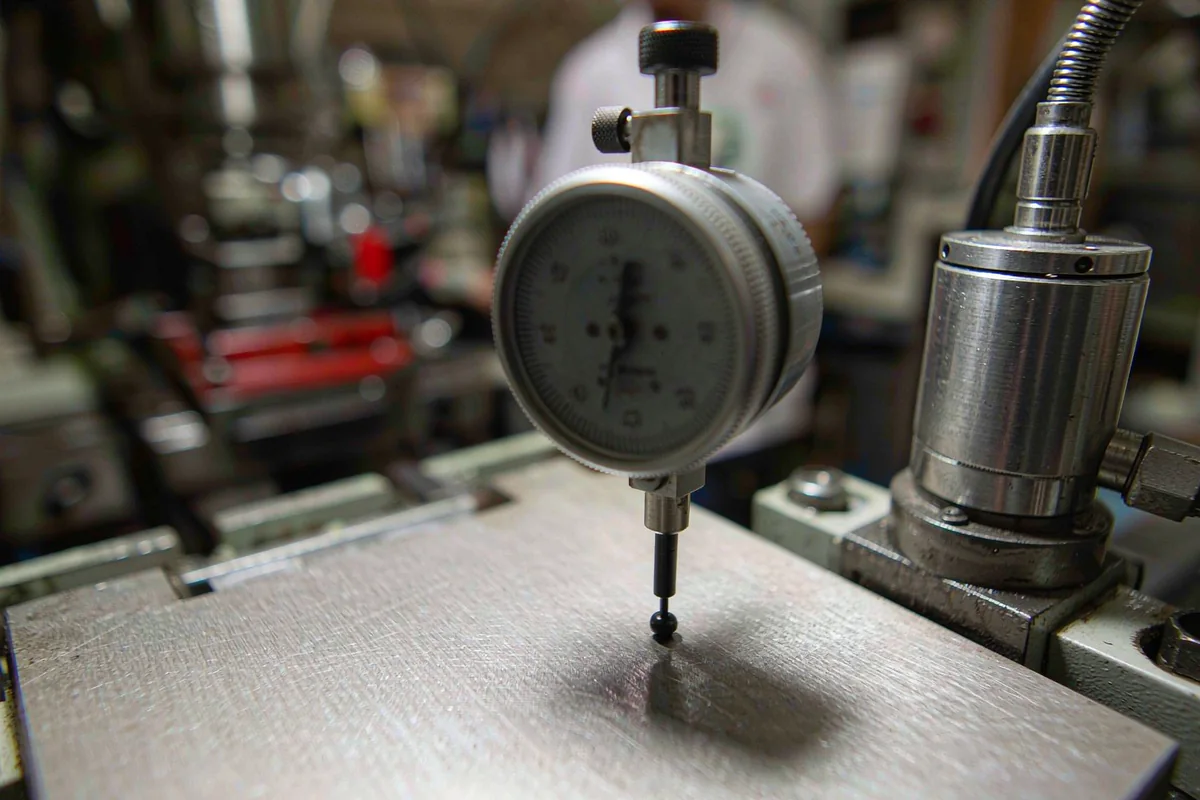

这一步是"重复性差怎么查"里最容易被跳过、却最出结果的一步。方法很简单：找三个位置（行程两端与中间），每个位置做两组测试——

• 单向组：始终从同一个方向（比如从行程起点往终点方向）逼近目标位置，往返 10 次；
• 双向组：一次从起点方向逼近，一次从终点方向逼近，交替 10 次。

单向组与双向组，读法完全不同

两组数据的读法完全不同：单向组散得开，是重复性问题（噪声、松动、供电）；双向组出现两个明显分离的数值带，是回程差问题（间隙、弹性、别劲）。两个都散，通常是机械与电气叠加，得先把机械调好再回头看信号。

第四步：把负载与工况放进去比

空载合格、带载就散，通常出在三处

空载测着好好的，一带载就散，这类情况在液压设备上特别多。原因通常是三件事：

• 受力变形：带载后机架、模板、支架被拉出弹性变形，传感器的安装基准跟着变了；
• 压力波动：液压系统压力不稳，执行机构每次停位的实际位置就有差异；
• 油温变化：油温上来了，缸体与活塞的热膨胀不同步，同一位置的实际位移也变了。

所以做重复性测试时，必须注明当时是空载还是带载、液压压力多少、油温大概多少。这三项不写清楚，两次测试的数据就没法比——今天测出来合格，明天测出来超差，很可能只是工况不同。

第五步：温度与热机时间

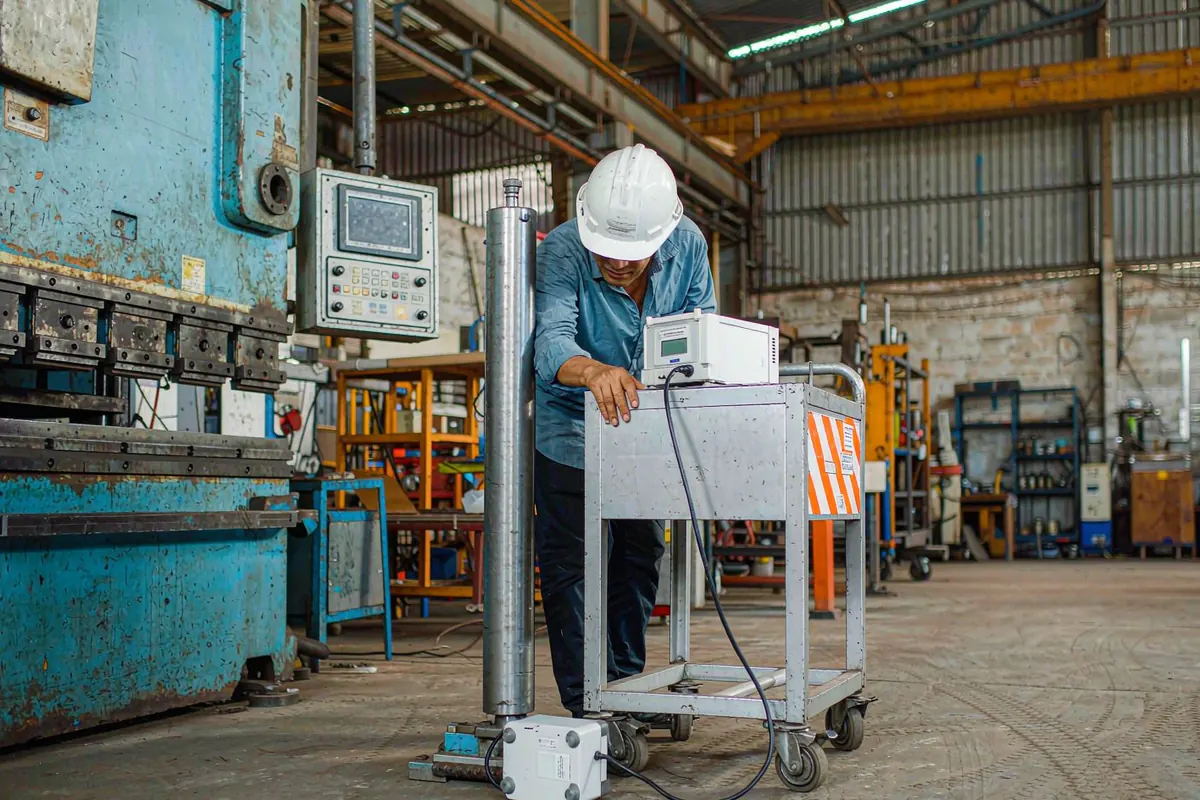

设备刚开机和跑了两小时，读数往往不一样，而且这个差别常常看起来像重复性差，实际是热漂移。判据是看趋势：重复性差是围绕一个中心散开，热漂移是整条基准单向缓慢移动。

做法很实际：连续记录冷机到热机两三个小时的同位置读数，画一条趋势线。如果稳定下来之后重复性变好，那就是温度问题，重点是控温、提前热机、或者按热态重标；如果热机了还是散，才继续往下查电气。

第六步：最后查电气侧

按影响大小排，先查供电再查布线

前面五步都排除了，重复性还是散，就该看信号这条路了。按影响大小排：

• 供电质量：开关电源带了大功率负载、与变频器共用一个电源，纹波会直接进信号。用示波器看供电纹波，或者干脆给传感器单独供一路。

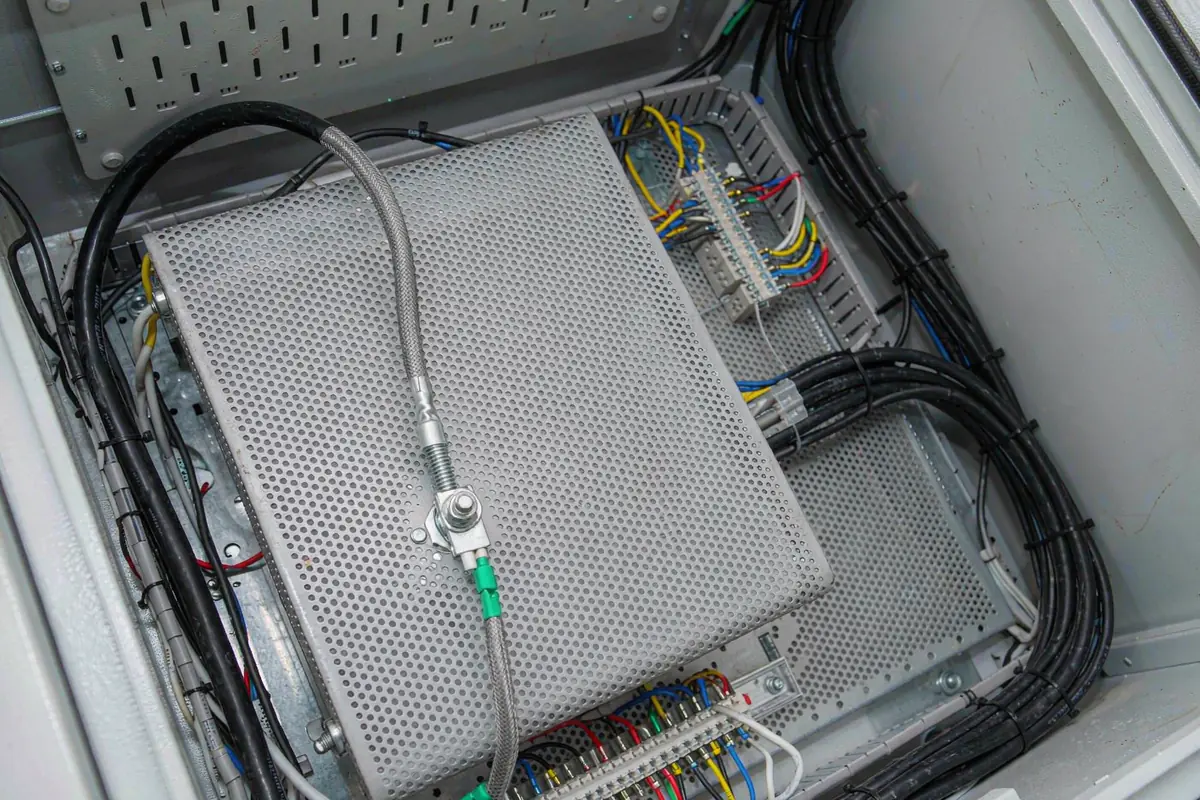

• 屏蔽与接地：屏蔽层要单端接地（通常只在控制柜端接保护地），两端都接会形成地环路；信号线与动力线分槽走，间距拉开。
• 模拟量输入通道：PLC 模拟量模块自身也有分辨率与温漂，别把模块的误差算到传感器头上。可以做一次对照——同一路信号换一个通道，或者用外接表同时读，看差值。
• 采样与滤波时序：采样周期与设备动作不同步，会读到"还在动"的中间值。要保证读取时刻落在运动稳定之后。

一页排查表

位移传感器重复性差常见问题

问：换了新传感器还是重复性差，是不是传感器不行？
答：先别怀疑传感器。换成新件后问题照旧，本身就说明问题多半不在传感器，而在机械侧的松动、间隙或工况变化。按本文顺序从第二步查起。

问：怎么区分重复性差和回程差？
答：只看同一个方向的十次读数，散得开是重复性差；把正反两个方向的读数分开记、出现两段明显分离的数值，是回程差。两者可以同时存在。

问：加大软件滤波能不能改善重复性？
答：不能真正改善。滤波只是让显示的数字平滑，实际停位偏差没有变小，反而会被掩盖。根因在机械或信号，得对着根因处理。

问：冷机能过、热机超差，算谁的问题？
答：先判趋势。若同一位置读数整条基准单向缓慢移动，是热漂移；处理方向是控温、提前热机与按热态标定，不是换传感器。

问：拉绳式位移传感器重复性差，一般先看哪儿？
答：先看钢丝绳与回卷弹簧，再看走线是否蹭到硬边、是否受侧向拉。绳松、绳打圈、出线口角度不对，都会让每次伸出与收回的长度不一致。

想接着往下看

精度里"线性度与重复性"怎么测，可以看 电子尺精度怎么看；回程误差偏大的成因，见 拉绳位移传感器回程误差偏大原因；零点与满量程的校准步骤，翻 直线位移传感器校准。读数跳变的处理思路，见 磁致伸缩位移传感器测量跳变排查。
