拉线位移传感器精度怎么算：电位器与编码器两套算法

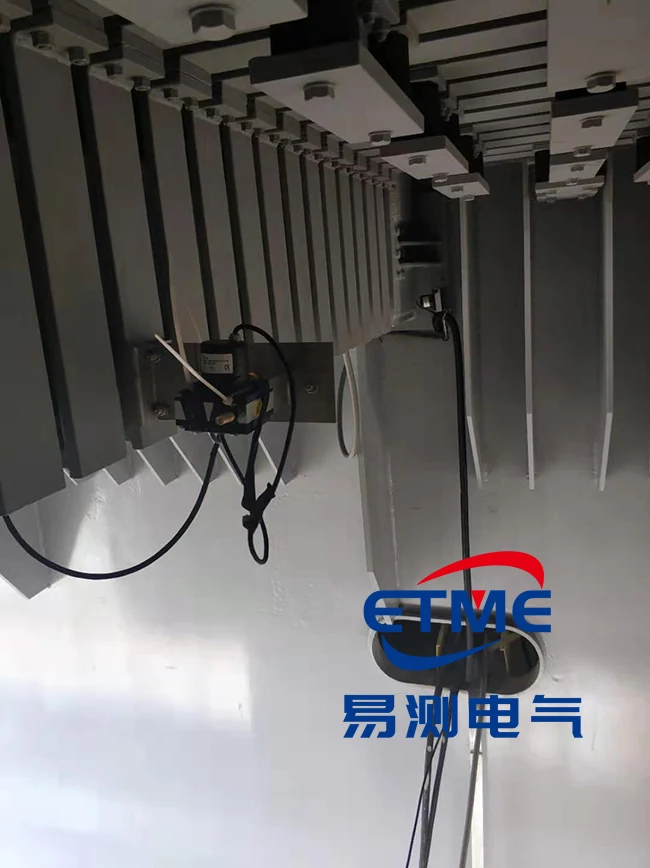

拉线位移传感器精度不是传感器出厂时自己标出来的一个数，而是电位器（或编码器）、线轮偏心、输出转换、装配这几项误差叠加后的总账。报个"0.1%"很容易，关键是这个数怎么来的、包不包含你那套安装带来的偏差。这篇分电位器式和编码器式两套算法，把算式、取值和现场判据一次讲清。

拉线位移传感器精度（电位器式）：误差要一项项加

电位器式是拉绳尺里最常见的一类，它的精度起点是电位器本身的线性度。常见档位有 0.3%、0.15%、0.1% 三档，选哪一档决定了大头，但它绝不是最终值。

在电位器标称精度之上，还要叠加三块误差：

• 线轮偏心：钢丝绳绕在轮上，轮子的中心偏一点，绳长换算就跟着偏，这一项量级大约 ±0.02mm；
• 输出电压／电流转换误差：做 4-20mA 输出的型号，V/I 转换电路本身也贡献一部分，具体数值以厂家样本为准；
• 装配误差：引出线松紧、电位器与线轮的同心度、安装对中的好坏，最后都会落到读数上。

几项叠加下来，实际精度很难做到和电位器标称值一样。工程上的常规做法是：在电位器精度上再加 0.05% 作为给客户的参数，留出余量。比如电位器是 0.1%，对外就给 0.15%，这样既守得住，也不至于把指标报得没有余量。

这五项里，前三项是产品本身决定的，你在订货时说清楚就行；后两项是现场决定的，装得好坏，直接决定整条尺子最后能不能守住报出去的精度。

编码器式：从分辨率反推线轮直径

编码器式的精度能算得很清楚，因为它跟线轮直径是硬挂钩的。客户给的往往不是精度、而是分辨率要求，比如 0.05mm，那就拿这个数去倒推线轮要做多大。

算法三步走：先算每转允许的行程，再换算成线轮直径，最后扣掉钢丝绳本身占掉的厚度。

举一个常见需求：客户要 0.05mm 分辨率，选每转 3600 线的编码器。3600 线意味着一转给 3600 个脉冲，要让每个脉冲对应不超过 0.05mm，每转行程就不能超过 3600 × 0.05 = 180mm。

换算成线轮直径：180 ÷ 3.1415926 ≈ 57.3mm，再扣掉钢丝绳本身约占的 0.7~1mm，得到 56.59 或 56.29mm，做成标准 56mm 线轮就能满足要求。

反过来说，行程长就必须用大线轮。线轮一大，每转行程跟着变大，同样的分辨率要求就要更多脉冲数，3600 线可能就不够了，得换 5000 线，再把上面的算式重跑一遍。

这里有个成本陷阱：5000 线以上还有 10000 线的编码器，价格不便宜，一般场合拿它不划算。不要一上来就往上堆线数，先算清楚你到底需要多少脉冲，多出来的余量是白花钱。

拉绳尺使用上的两条硬规矩

精度算得再准，用错了照样白搭。这两条是硬规矩，必须照做。

一、保持张紧，别拉出来撒手。绳要随时处在张紧状态。把绳拉出一段再突然松手，回弹速度非常快，一是容易弹到人，二是内部弹簧和测量元件会被冲一下，轻则零点跑掉，重则整支失效。

二、不能当承重绳用。拉绳只负责驱动测量元件，不是拿来吊重物的。常有客户问能不能扛几十公斤力——绳本身也许扛得住，可内部的测量元件和弹簧吃不消这么大的机械力，用不了多久就废了。

现场两笔账：精度算对了，读数为什么还是不稳

现象一：同一位置读数来回跳 0.2mm，和负载无关。先别急着怀疑电位器。我们碰到过一台，查下来是线轮上缠了棉絮和油泥，绳的绕层变厚，有效直径跟着变，同一个物理位置换算出来的行程就不一样了。把线轮和出线口清干净，跳动回到 0.05mm 以内。

现象二：新装的尺子，行程两端各 20mm 读数明显变差。拆开看是绳在两端蹭到了壳口，绳被挤着走，张力不匀，线轮上的绳层松紧不定。处理办法是重新对中、两端留出余量，让绳始终处在自由拉伸段，误差就摊平了。

常见问题

问：标称精度 0.1% 是相对于什么算的？
答：按量程百分比算。量程 1000mm、精度 0.1%，对应误差就是 ±1mm。所以小量程的尺子光看百分比不够，还要看换算出来的绝对误差是多少毫米。

问：电位器式和编码器式，精度差多少？
答：同量程下编码器式更容易做到高分辨率和更好的重复性，因为它和线轮周长、脉冲数直接挂钩，能算得很清楚；电位器式受档位和偏心叠加限制，对外报参数一般留到 0.15% 以上更稳妥。要求高的场合优先编码器式。

问：分辨率高就等于精度高吗？
答：不等于。分辨率是能分辨的最小变化量，精度是读数与真值的偏差。编码器式可以做到很高的分辨率，但线轮偏心、装配误差、绳层变化照样把总精度拉下来，选型时这两个指标要分开看。

问：现场有没有办法粗略核一下精度？
答：可以。用千分表或量块，在量程的 10%、25%、50%、75%、90% 几个点各走一遍，正反各测一次，记下读数与标准值的差；正反两次的差就是回程误差。点不用多，够看出趋势就行。
