拉绳位移传感器故障排除：断绳与跳变怎么查

拉绳位移传感器故障排除，说白了就是把钢丝绳、回程机构和信号线这三段分开查，哪一段出问题基本都能对上号。现场九成的故障跑不出三类：绳磨断、收不回、读数跳变。下面先按这个分类讲判据和处理，再回头说安装五步和使用中五个注意，最后给一个电解槽打壳缸断绳的实例。

拉绳位移传感器故障排除：先分三类再动手

绳式传感器的毛病基本就三类。第一类是绳本身出问题——磨断、起毛、断丝；第二类是回程机构——拉出去收不回来、收回来不到位；第三类是电气部分——读数跳变、零点跑偏。三类的原因和处理完全不一样，先归类，能省掉一半瞎折腾。

这张表先用来粗定位。定位之后别急着换件，多数情况下改安装比换传感器更快解决问题。

安装这五步做对，后面少一半事

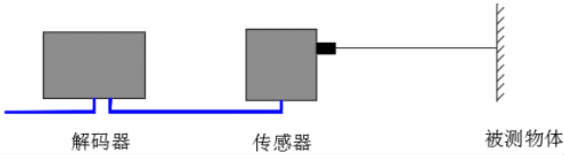

装的时候不是拧两颗螺丝就完事，拉线走向不对，绳很快就磨断。按顺序来：

1. 固定本体：先把传感器固定在支架上，支架要能受住振动，别拿薄铁皮凑数。
2. 低速拉绳：把钢丝绳低速拉到最大行程处，全程别让绳蹭着出绳口，拉出方向尽量与传感器侧面平行。
3. 三点一线：调支架和出绳口，让最小行程、最大行程这两个测量点和基准点连成一条直线，与安装板面的垂直度偏差压到 1° 以内。
4. 回程固绳：把绳缓慢放回最小行程处再锁绳头，保证绳与板面平行。
5. 掉头固定：如果最大行程那头要掉头固定，先拉到最大行程，在出绳口用工具夹紧绳，再固定绳头。

使用中的五个注意

这五条是现场反复踩出来的，写在说明书上不一定显眼，但每一条背后都对应过实际损失。

• 拉线头方向：尽量和进线口保持垂直，别斜着硬拽。
• 断电接线：一定断电再接线，接反或者接错会直接烧板子。
• 行程控制：工作行程落在有效量程内，别长期拉到极限把钢丝绳绷断。
• 别乱拆：不要松动安装板上的螺钉，也别随便转动固紧环，动了就得重新标定。
• 室外防护：户外用不锈钢钢丝绳，一个季度打一次油。

第五条有个前提：户外打油是为了防锈，室内粉尘重的环境反而别上油，油一粘灰就成了研磨剂，绳和壳口磨得更快。

现场实例：电解槽打壳缸的绳为什么老断

电解槽打壳缸上用拉绳传感器很常见，成本低、装起来也方便。但这里的断绳问题明显比别处多，我们碰到的原因主要有这么几条，可以逐条对。

一是高温。缸体快速运动时局部能到 130℃ 上下，普通涂塑钢丝绳在这个温度下撑不住，得换成耐高温的绳。

二是液压缸没定位。活塞一边走一边转，传感器又装在活塞杆端头，转角一大绳就被拧断。这种要连缸一起想办法定位，比单纯换绳管用。

三是缸内带油的气体。长期熏下来传感器内部会积油，收线发涩、回弹变慢，要配油气分离器把油滤掉。

四是过渡块太小。过渡块和活塞杆直径差太小，绳贴着磨，把过渡块放大一点就能缓解。

五是屏蔽接地没做实。电解车间 700KA 大电流，防护不到位整支传感器都可能带电，内部元件烧掉，严重时连钢丝绳都被击断。这一条最要命，装的时候就该按规范把屏蔽单点接地做死。

拉不回来和读数跳变，分开治

回程类故障，现象是绳拉出去松手后收不到位，或者干脆停在半路。常见原因是回卷弹簧长期在接近满量程的位置工作，弹性衰减了；也可能是绳在卷筒上盘乱了，越盘越松。处理办法是手动慢速把绳全部拉出再缓缓放回，让绳在卷筒上排整齐。如果反复盘乱，说明工作行程选小了，按实际行程换更大量程的型号。

信号类故障正好相反，机械上一切正常，就是读数不稳。先查屏蔽层是不是单点接地，再接一条临时线把传感器挪开变频器和伺服驱动器试试。同一位置反复跳零点几毫米，且和温度、负载都对不上关系，那多半是支架刚度不够，本体在振动中移位了，换一体折弯支架比换传感器有效。

日常维护就盯一件事：钢丝绳

绳是最先老化的部件，维护重点也在它身上。定期看有没有毛刺、断丝、局部发亮，顺手清一下出绳口的积尘。发现回弹明显变慢、收线不顺畅，尽早检修，这类小问题拖下去通常以断绳停机收场。

周期上给个参考：一般车间每季度巡检一次钢丝绳和出绳口；粉尘大、振动大的场合缩到每月一次。具体以厂家样本上的维护要求为准，各家绳和结构不一样，别照搬。

常见问题

问：拉绳位移传感器故障排除，三点一线的垂直度到底控多少？
答：靠调支架和出绳口来凑，让最小行程、最大行程两个测量点和基准点连成一条线，跟安装板面的垂直偏差压到 1° 以内。完了把绳慢慢松回最小行程那头锁死绳头，让绳始终跟板面平行。

问：电解槽打壳缸钢丝绳老断，高温怎么处理？
答：缸快起来能上到 130℃ 上下，普通涂塑的绳撑不住，得换耐高温的。再顺手查一下液压缸定位准不准，活塞要是边走边转，绳又拴在活塞杆头上，很容易被绞断。

问：室外用钢丝绳多久保养一次？
答：室外选不锈钢钢丝绳，一个季度打一次油。拉出量必须落在有效行程内，别拉到极限把绳绷断，板上螺钉和固紧环也别乱动。

问：电解车间 700KA 大电流下怎么防烧？
答：屏蔽和接地没做扎实的话，大电流下整支传感器都可能带电，内部元件被烧，严重时连钢丝绳都断，这块必须盯死。另外缸里带油的气体长期熏着，机身内会积油，得配油气分离的把油滤掉。

问：传感器读数跳变，先换还是先修？
答：先别换。按屏蔽接地、信号线走向、支架刚度这个顺序查一遍，八成问题出在这三处。只有确认传感器本身输出异常，才考虑返修或者更换。
