磁吸滑块碳膜位移传感器：封闭铝壳与三种做法

磁吸滑块碳膜位移传感器是一类把碳膜电阻体封进封闭铝壳、靠外置磁块隔着壳壁吸住内置滑块来测位置的直线位移传感器。它的价值说起来很直白：壳上没有穿轴、没有动密封，粉尘、油雾、切削液、潮气从根上进不去，本体防护做到 IP67 不费劲；磁极左右对称或者圆周对称一摆，吸力自己抵消，滑块接近浮动状态，摩擦力小、迟滞也小。下面按工作原理、磁极对怎么摆、三种做法、选型要核对什么这几步讲透。

磁吸滑块碳膜位移传感器是怎么工作的

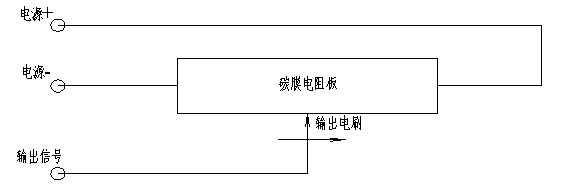

碳膜电阻板固定在封闭铝壳里，板的两端加一个稳定的直流电压，电刷在碳膜面上滑动，取出来的就是一段分压。碳膜板的总长是定值，输出多少伏就对应哪个位置，读到的是绝对位移量，断电再上电位置不丢，不用每次开机找零。

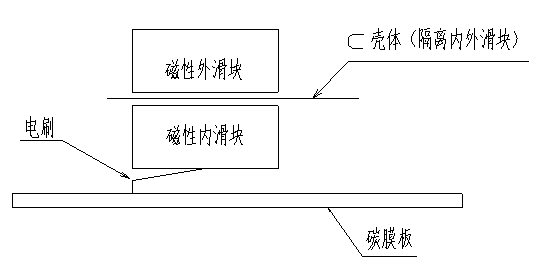

电刷不是外面推着走的。外置磁性滑块和内置滑块上的磁铁异极相吸，隔着那层铝壳壁把力传进去，内置滑块就带着电刷跟着走。壳上不开长槽、不穿轴、不用动密封，这是它防护能做高、寿命能拉长的根本原因。

电压信号再做一级处理就得到电流信号，比如 4-20mA，抗干扰和传输距离都好得多，直接进 PLC 的模拟量输入模块。碳膜本体是绝对式取位，这一点跟相对编码器的方案不一样，上电不用回零。

磁极对怎么摆：对称抵消吸力是关键

老稿里把这一层磁铁叫「磁极对」，摆法只有一条原则：以抵消单边吸力为目的。外置式把磁块在壳的左右两侧对称放，或者在圆周方向上均布几组，左右（或各方向）的吸力互相抵消，滑块就进入一种浮动状态。

浮动状态的好处有两层。一是摩擦力被压得很小，机械磨损慢；二是测量位置和实际位置之间不出迟滞——滑块是吸着走的，不是被硬顶着走的，回程没有多余的「拖一下」。

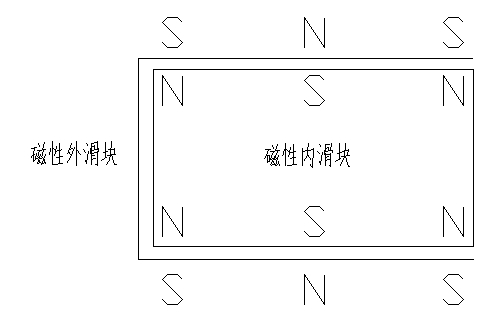

还有一个细节：每个侧面用三个磁极交替变化，可以很有效地避免内外磁块错位。磁极排布越简单，装配时越容易装反，装反的表现是信号先变小、再直接丢掉，这种故障在初期特别隐蔽。

封闭铝壳换来了什么

敞开式碳膜电子尺的毛病主要在暴露：粉尘、油雾、切削液、潮气从长槽进去，碳膜表面被污染，输出就开始跳。把碳膜体封进铝壳以后，这些问题从根上被挡住，这也是它敢往机床上装的底气。

结构上还顺带讨了几个便宜。本体可以做得更小、壁厚更薄，强度并不下降，材料省了、运输也轻；零件数量少，装配工序短，生产费用跟着往下走。

防护是直观的收益：常规结构做到 IP67 不困难。老稿里提到，两端再做密封处理、出线口也做对应的防水处理后，能做到 IP68 这一档，短时浸水甚至水下使用都能应付，应用面一下就宽了。具体防护等级以厂家样本和实物标识为准。

三种做法：外置滑块、液位、油缸内置

同一个原理，外置滑块换成不同的东西，就变成三种不同的产品。选型先要分清是哪一种，再谈行程和输出。

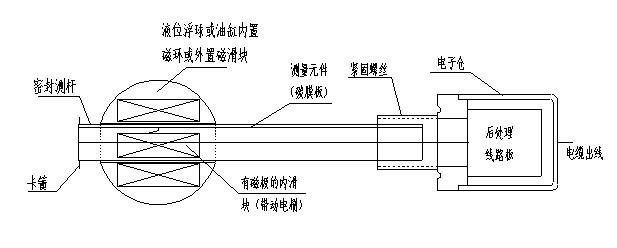

油缸内置这一路挺有意思：老稿里提到，它可以顶替一部分磁致伸缩位移传感器的活，成本门槛低不少。但这是有前提的——碳膜是接触式取信号，耐压、耐温、抗油液污染这几项都比磁致伸缩吃紧，下单前必须把缸内工况跟厂家确认清楚，不能只看行程和输出就定。

选型要核对哪几项

把这几个数报给厂家，基本就能定下型号，不用来回问：

• 有效行程：量设备实际要走的距离，两端各留一点余量；报的是有效行程，别报总长。
• 安装空间：外壳外形尺寸、固定孔位、外置滑块的安装厚度，都要留出来。
• 输出类型：电压（分压直接取）还是电流（4-20mA 远传），要不要总线。
• 防护等级：常规 IP67 够不够，还是要按 IP68 这一档做密封处理。
• 环境：介质是油、水还是切削液，温度范围多少，有没有强振动。

现场两个坑：读数跳变和渗液

头一个坑是读数在同一点反复跳。我们碰到过一台包装机上的碳膜尺，用了不到两个月，滑块停在某个固定位置时输出总在零点几毫米的范围里抖，跟温度、负载都没关系。拆开看，是铝壳的安装面不平，一边垫得高一边低，外置滑块走过那一段时磁场耦合被拉住，内置滑块贴着一侧走，电刷的接触压力不稳。处理办法不复杂：把安装面重新找平，外壳与导轨的平行度做到目视看不出缝隙，再按对称原则重摆磁极对，抖动就没了。

另一个坑是渗液。有台车床上的尺，三个月后输出开始断断续续，时好时坏。原因是出线口密封没做到位，切削液顺着电缆外层和芯线之间的缝慢慢渗进去，碳膜表面被污染，局部区域取不出分压。处理方式：出线口朝下装，电缆做一段滴水弯，接头用防水规格；壳内进过液的，碳膜污染基本不可逆，只能换本体，所以这一步在装机时就得做死。

维护与寿命

封闭结构把外部污染挡住以后，寿命主要看电刷和碳膜的机械磨损。这两件都是慢慢磨的，不会突然坏，所以定期看一眼输出就够：走行程时曲线是不是还平顺，两端有没有出现某个位置固定跳变。

维护上注意三点：外壳表面用干的软布擦，别拿有机溶剂泡；出线口朝下，避免积水；外置滑块的安装螺钉定期复紧，防松垫不能省。碳膜表面一旦被液体污染，清理基本救不回来，与其换膜不如换本体。

常见问题

问：磁吸滑块碳膜位移传感器和普通敞开式电子尺，差在哪？
答：差在密封和磨损。敞开式是长槽外露，碳膜直接见粉尘油雾；磁吸结构把碳膜封进铝壳，外置磁块隔着壳壁吸着走，壳上没有穿轴和动密封，防护能做到 IP67 这一档，用在有切削液和粉尘的机床上更稳。

问：外置磁性滑块和壳壁之间要留多大间隙？
答：没有统一数字，间隙由吸力和壳体厚度共同决定，以厂家样本为准。原则是隔壳吸得住、滑块又不刮壳。装的时候用手推走一遍，感觉不到明显的「一吸一松」就基本合适。

问：油缸内置式真能替代磁致伸缩位移传感器吗？
答：一部分工况可以，尤其是行程不长、压力不高、油液干净的场合，成本门槛低不少。但碳膜是接触式取信号，耐压和耐温比磁致伸缩吃紧，压力等级和温度范围得单独跟厂家确认，不能只看行程和输出。

问：液位检测式和油缸内置式，外置滑块有什么不同？
答：液位式的外置滑块是浮球，靠浮力浮在液面上，所以浮球材质和介质密度要一起确认；油缸内置式的外置滑块是装在活塞上的磁环，随活塞走，重点是和缸体加工尺寸对死。

问：输出能不能远距离传输？
答：碳膜板两端给的是固定直流电压，电刷取出的电压信号本身不利于远传，线路压降和干扰都会吃掉精度。距离远就加一级转换，把电压转成 4-20mA 电流信号，抗干扰和传输距离都好得多。
