发卡机拉绳位移传感器-卡箱卡片数量线性检测

发卡机拉绳位移传感器干的就一件事：把卡箱里"卡还有多少"从"有/没有"变成一个连续数字。老办法用红外探一个点，只能判断箱里还有卡，剩几张、卡摞多厚说不准；这个方案测的是压卡压片的连续位置，卡一张张发出去，压片连续下移，位移也就连续变化，卡量和卡厚能同时读出来。

发卡机拉绳位移传感器怎么把卡量变成连续数字

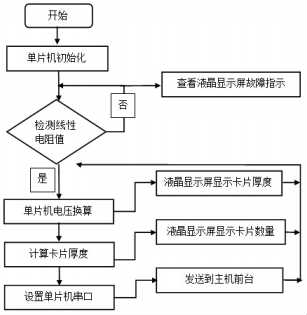

传感器本体固定在卡箱上，拉线头接到压卡压片上。卡一张张发出去，压片跟着往下走，传感器拉线缩短，线性电阻值跟着变。单片机实时读这个阻值，换算成数字信号，经串口发给前台主机。

前台液晶上同时显示卡摞厚度和剩余张数，不是"有/没有"的模糊判断。单片机读不到阻值就出故障指示，提示人去查——这一点在金融设备上很关键，宁可报故障，也不能报个假数字。

注意传感器和机构是联动的：卡变少，压片必然下移，这是机械上的死关系。传感器只是把"压片现在停在哪"如实读出来。所以卡量准不准，一半看传感器，另一半看压片机构顺不顺。

一张卡对应多少毫米：卡厚换算与量程怎么定

换算思路很直白：卡摞厚度约等于单张厚度乘张数，压片的下移量就等于卡摞变薄的那部分。标准磁条卡、芯片卡按 0.76 mm 标称厚度算，100 张摞起来大约 76 mm。覆膜、印刷厚一点的卡，实际会到 0.80~0.90 mm，得按批实测。

量程这么定：先数卡箱装多少张，乘单张厚度，再加两端余量。按 100~150 张、0.76 mm 算，摞厚在 76~114 mm，选 150 mm 量程比较从容，两端各留 5% 以上。别照图纸估，抽一摞卡用卡尺量一遍再定。

改造要动哪三块

机械。把拉绳传感器固定在卡箱上，拉线头接到压卡压片上。安装要点是拉线方向要正对压片运动方向，别斜着拉——斜拉会让读数随压片位置产生非线性，拉索还受侧向力，容易磨。

电气。传感器输出进单片机，24 V 供电。关键是这块电源要干净，单片机复位的时候不要影响液晶显示。金融设备对稳定性的要求比一般工控高，电源和地线不能凑合。

软件。建立阻值到张数的映射表。这一步必须现场标定，因为卡厚和压片机构都参与了这个关系。换卡种如果不想每次重标，可以在软件里按卡种存几套映射参数，由操作端切换。

为什么不用红外或光电

红外和光电都是开关量：卡挡光或者不挡光，只能判断某个位置有没有卡。想数数量，就得在一摞卡上排很多对探头，或者另加机械计数机构。前者对卡种和卡面印刷敏感，反光和不反光的卡表现不一样；后者多了机械件，卡屑一多就卡住。

拉绳传感器测的是压片的连续位置。压片位移和卡摞厚度一一对应，卡一张张发出，压片连续下移，位移连续变化。卡量和卡厚能同时读出来，也不用在被测物上加任何标记。

现场两个坑：卡屑卡死和换卡种

坑一，显示张数比实际少，可阻值一直没动。这种情况十有八九是压片卡住了：卡屑、纸毛或者导轨上的毛刺让压片停在原地，卡其实已经发出去不少。处理是先清卡屑、给导轨去毛刺，再看压片回位弹簧有没有变形，传感器本身不用动。

坑二，换了卡种，张数全错，而且误差随张数越堆越大。这是卡厚变了，阻值到张数那条直线的斜率失效了。误差随张数单调增大，正好说明是斜率问题而不是零点问题。处理是按新卡种重新做两点标定，或者在软件里切一套映射。

还有一种偶发的：潮湿季节显示偏差变大。卡受潮会胀厚，压片机构也可能发涩。做法是保持箱内干燥、定期自动清零校准。

发卡机拉绳位移传感器常见问题

问：发卡机卡箱用拉绳传感器数卡，拉线头接在哪个零件上？
答：接在压卡压片上。卡一张张发出去，压片跟着下移，传感器拉线缩短、线性电阻值变化，单片机读这个阻值再换算成数字信号，经串口发给前台主机。

问：换了卡种，卡量显示为什么就不准了？
答：卡厚随卡种变，原来那套阻值到张数的映射就不适用了，得重新校一次。同时确认压片下行顺畅，被卡屑卡住的话阻值不变，可卡其实已经少了。

问：卡箱检测亮故障指示，是该换传感器了吗？
答：先别急着换。单片机读不到阻值才出这个提示，可能是线松了、24 V 供电不稳或者压卡机构卡住，顺着这条链查比直接换件快得多。

问：卡量显示能精确到几张？
答：取决于位移量程和分辨率，还要看卡厚的一致性。按每天卡的厚度波动，实际做到几张的误差是合理的，别按单张卡的厚度去要求。具体数值以厂家样本和现场标定结果为准。

问：卡箱里卡少到快空了，读数会跳吗？
答：压片行程越靠近底部，机构间隙和卡摞不平整的影响越明显。一般会在软件里设一个低位报警点，剩下多少张就提示补卡，而不是等读到零。
