高架桥同步顶升拉绳位移传感器-多点位移监测

高架桥同步顶升拉绳位移传感器守的是"同步"这一道关。多支点顶升，几百上千吨的桥体压在几十台千斤顶上，哪个点抢前了一点，桥体受力就偏，混凝土和钢结构都可能开裂，所以各支点的位移差必须卡在毫米级。高架桥同步顶升拉绳位移传感器就是那个把每个支点到底顶起了多少实时读出来、送给控制系统去调油的环节。

高架桥同步顶升拉绳位移传感器守的是"同步"这道关

先说明白为什么必须量位移，而不是看压力表。顶升靠千斤顶，压力表只能反映它出了多大力，反映不出它把桥顶起了多少。地面沉降、油缸内泄、管路阻力不一致，都会让同样的压力走出不同的行程。桥体是刚性的，哪个支点多走了几毫米，那一片的应力就重新分布。

多点同步顶升的基本逻辑是：每个支点装一支位移传感器，实时测这一处的抬起量；控制系统一边读所有支点的数据，一边调各千斤顶的供油，让慢的赶上来、快的等一等。位移差一旦超过设定值就报警甚至暂停顶升，人上去确认之后再继续。这就是"同步"两个字的落地方式。

工程实例：225 米、6 跨 7 墩，误差不超过 2 毫米

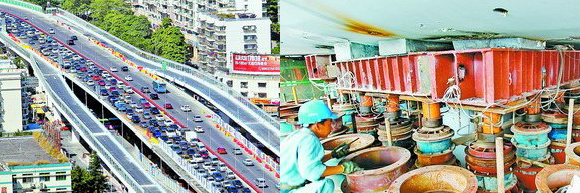

拿一个实际改造项目说。某高架桥要把落地桥面整体抬高，下坡改上坡。那段桥长约 225 米、6 跨 7 个墩，前三跨是钢箱梁，重量约 2200 吨；后三跨是混凝土箱梁，约 6400 吨。正式顶升之前先做试顶，每个桥墩下面围一组千斤顶当临时支点。

难点全在"同步"两个字上。这么重的桥，各组千斤顶必须按比例一起抬，哪一点多走一毫米，桥体受力就不匀，可能裂。现场把各点位移差控制在 2 毫米以内，靠的就是每个支点上的拉绳位移传感器把高度实时摆出来，配合泵站调油。最后 2200 吨的钢箱梁和 6400 吨的混凝土箱梁都平稳抬升，没有出现受力不均的情况。

多支点怎么布、怎么装

布点原则很简单：每个受力支点一支，宁可多布几支，别让两支千斤顶共用一个测点。共用的结果是"平均高度"合格，单支超差看不出来。支点密集的地方，比如墩顶一组千斤顶围成一圈，可以在组内取对称的几支做代表，但组与组之间必须各有各的测点。

• 拉线要垂直于被顶升面：斜着拉，读数会偏大，这是最常见的误差来源。
• 千斤顶落地的地面必须平：地面不平，顶起来支点本身就歪，位移测得再准也没用。
• 本体固定要牢：用磁力座或临时支架都可以，但必须防松，顶升过程中本体一动，数据就废了。
• 电缆提前走槽：露天工地线多易乱，走线槽理顺，免得被工具碰掉或者被人踩到。

高架桥同步顶升拉绳位移传感器选型：量程、输出、防护怎么定

顶升用的传感器，跟机床上的选型逻辑不太一样。顶升是缓慢的大行程动作，重点在稳定和抗干扰，不在响应速度。所以选型表里前几项值得花时间定清楚。

具体量程和防护等级以厂家样本为准，像这种大跨高吨位的项目，建议在方案阶段就把传感器数量、电缆长度和信号制式一起过一遍。

正式顶升前的空载核对

这一步千万别省。电缆接到泵站的位移检测口之前，先空载过一遍：手动把拉绳拽出几个固定长度，用卷尺量出实际长度，跟屏上的读数逐一对照，对得上再往下走。对不上先查接线和量程设置，别带着问题开顶。

核对通过之后还有两步：一是把所有支点的初始读数记下来，当零点基准；二是走一遍"点动"，每支千斤顶各走一两毫米，看是不是每一路都能单独动作、读数是否跟着动。这两步做完，才谈得上同步顶升。

现场坑点：两个最容易被忽略的

第一是地面。千斤顶垫在承台上还好，垫在路面或临时钢板上，压力一大就会下沉。这时支点自己在动，传感器读数是准的，但读的是"千斤顶沉了多少"而不是"桥升了多少"。解决办法是把支点底部的承载做足，必要时加钢板扩散压力，并且把沉降也纳入观察。

第二是温度。夏天钢梁在太阳下表面温度能比气温高不少，钢和混凝土的线膨胀系数不一样，晒一天下来，各跨的相对高度本来就会有变化。这种变化不是顶升引起的，但阈值设得太紧，白天容易报假警。经验做法是分时段记录，把温度引起的漂移和顶升引起的位移分开看，别一报警就急着调油。

常见问题

问：高架桥同步顶升，各支点的位移误差要控制在多少以内？
答：这类整体抬升通常要求不超过 2 毫米。以前面那座桥为例，桥长约 225 米、6 跨 7 个墩，前三跨钢箱梁约 2200 吨、后三跨混凝土箱梁约 6400 吨，哪个点多走一毫米，桥体受力就不匀。

问：拉绳位移传感器是每个支点都装一支吗？
答：原则上每个受力支点一支，别让两支千斤顶共用一个测点。它只管量自己那个点千斤顶上升了多少，控制系统在后方一边读所有支点的读数，一边调各千斤顶的供油量。

问：传感器拉线装歪了，读数会偏大还是偏小？
答：拉线要垂直于被顶升面，斜了读数会偏大。另外千斤顶落地的地面必须平，地面不平顶起来支点本身就歪，这两处会一起影响同步精度，装之前都要处理。

问：正式开顶前怎么做空载核对？
答：电缆接到泵站位移检测口之前先空载过一遍：手动把拉绳拽出几个固定长度，量出实际长度，跟屏上读数逐个对照，对得上再开顶。之后记初始读数当零点，再走一遍点动确认每一路都能单独动作。

问：顶升时读数报警，是不是要立刻调油？
答：先别急。要分清是顶升引起的位移，还是地面沉降、温漂引起的。先看各点差值的走势，确认是真实不同步再调油；夏天白天尤其要结合温度分时段判断，避免误判。
