直线位移传感器便携式测量方案-车轮封闭式测头

直线位移传感器便携式测量方案，核心是把两支直线位移传感器封进同一个壳里，共用一根测杆，同时量出车轮的端面跳动和径向跳动。车轮检测的现场又灰又油，开放式测头测杆一沾灰就卡、读数就飘，产线那种箱式检测设备又大又贵搬不动；做成封闭式、能拎着走的小测头，才是现场抽检和售后复检真正用得上的东西。

直线位移传感器便携式测量方案为什么要做成封闭式

先说场合。车轮跳动检测一般是两种情况：一是产线下线抽检，二是售后或整车厂复检。产线上那种专用检测机精度高、节拍快，但体积大、要固定安装，还得配一套气路和电柜，拿到维修车间或者现场去用不现实。现场要的是一只手能拎走、放下就能测的东西。

麻烦在于环境。车轮检测工位旁边通常就是装配、涂装或者轮胎工序，空气里粉尘和油雾都不少。开放式测头的测杆是裸露的，灰一进导轨就发涩，油一上来还会粘灰，结果就是测杆动不顺、回弹不到位、读数跟着飘。

封闭式测头的思路很直接：把传感器本体连同导向机构一起包进壳体，只让一根贴住被测面的测杆露在外面。灰尘油污进不到内部机构，稳定性自然就上来了。这不算什么高深设计，但对现场使用来说，是"能不能用"和"三天两头修"的区别。

一根测杆怎么同时测两个方向

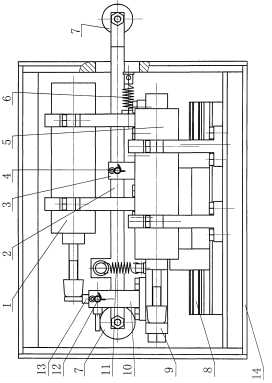

机构不复杂，讲清楚就不难理解。壳体里装两支直线位移传感器，都封在里面不直接暴露。壳体里走一根测杆，头尾各带一只球面滚轮，测杆中部通过支座、销轴铰接在连接支架上，而这个支架是沿着滚动导轨移动的。

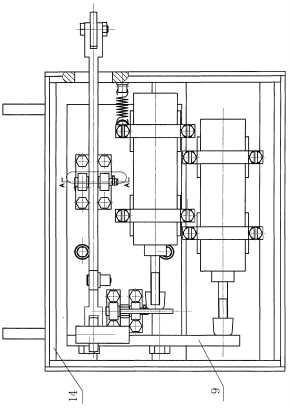

测杆头部的滚轮贴住车轮被测面。车轮转起来，杆头的滚轮会被两种运动带动：一种是沿着测杆轴向缩进伸出的移动，这一路被端面那支直线位移传感器收进去；另一种是测杆绕中间支点摆动，杆尾的滚轮压住一个带水平臂、垂直臂的支架，把摆动的量传给测径向的那支传感器。

也就是说，一个滚轮同时给出两组信号：往轴向窜了多少、径向跳了多少。两支传感器躲在密封壳里，灰尘油污进不去，测的就是稳定。一根测杆带两个传感器，机构紧凑、体积小，正好适合做成便携测头。

车轮到底要测哪几项跳动

车轮质量关键看这几个量：两个轴向端面跳动（内、外端面各一）、两个径向跳动，再加轮辐对轮辋的压配偏距。这几个量数值都不大，通常在几丝到一两毫米这个量级，所以测头的分辨率不用多高，但重复性一定要好——同一只轮子连测三次，数值得能稳住。

各项的具体控制值各家车轮图纸不一样，这里不给死数，按厂里的图纸或者技术协议走。测头本身要做的，是把数值稳定、可重复地读出来。

选型：回弹式、小量程、重复性优先

• 选回弹式（自复位）：测头自带弹簧，靠弹力贴住被测面，不用外接气缸或油缸推动，拎到现场就能干活。
• 量程不用大：盯的是几丝到几毫米的跳动，量程按被测值的两三倍选就够，量程越大分辨率越吃亏。
• 重复性优先：比起分辨率，重复性对这类测量更重要，选型时把这一项写进技术要求。
• 机构配合精度：销轴配合、导轨间隙会直接进到读数里，装配间隙要控住。
• 便携性：提手、显示和供电方式一起考虑，现场用电池供电更省事。

使用与维护：先查三个易损点

这种测头用久了测不准，不用急着怀疑传感器本体，先看三个地方。第一是密封口，磨穿了会漏，灰尘油污就顺着进来；第二是复位弹簧，用久了会疲劳变软，测头贴不住被测面，读数会整体偏小；第三是杆头杆尾的滚轮，滚轮卡死的话两个方向的读数全不对。

日常维护也就这几件事：测完用棉布擦干净露在外面的杆和滚轮，别让油泥糊住；定期检查滚轮转动是否灵活；壳体密封口有明显磨损就尽早更换。存放时给测杆戴上保护套，别让它在工具包里被别的工具磕着。

还有一句提醒：砂轮修磨、涂装烘烤这类工序附近，温度和粉尘都大，测头尽量别长时间放在那儿。用完及时收进箱子，能省不少维修工夫。

常见问题

问：封闭式测头里装了几支直线位移传感器？
答：两支，都封在壳子里不露在外面：一支收端面方向的移动量，一支收径向跳动。壳内就一根测杆，两头是球面滚轮，中段靠销轴和支座铰到连接支架上，支架再顺着滚动导轨滑。

问：一根测杆怎么同时测两个方向？
答：靠一根杆把两种动作拆开。杆头的滚轮顶着车轮那个面，杆顺着自己轴向往里缩的这一路，交给端面那支直线位移传感器去接；杆绕中间支点摆动的另一路，由杆尾滚轮压住一个水平臂加垂直臂的支架，把摆动量送到测径向的那支传感器上。

问：车轮便携测头为什么选回弹式直线位移传感器？
答：回弹式的意思就是自己能复位：里面一根弹簧顶着，测量头一直贴住车轮那个面，不用再另配气缸之类的推动件，拎到现场就能干活。这种杆式微型传感器量程不用做大，重复性得够，它盯的量本来就小，几丝到几毫米而已。

问：测头用久了测不准，先看哪几个部位？
答：三处先查：密封口磨穿了没有、会不会漏；让测杆回弹的那根弹簧是不是软了没劲；杆头杆尾的小滚轮转得顺不顺。车间里灰大油多，毛病多半出在这几处。滚轮一旦卡死，两个方向量出来的数全不对。

问：这种测头能替代产线上的自动检测设备吗？
答：替代不了，两者定位不同。产线设备追求的是节拍和自动化，便携测头追求的是搬得走、放得下、现场就能读数。抽检、返修复检、装车前确认这些场合用便携测头更合适，大批量全检还是得靠固定式设备。
