内置油缸磁致伸缩位移传感器安装示意图与死区要点

内置油缸磁致伸缩位移传感器装得好不好，七成看油缸加工，三成才看传感器本身。它的装法是：测杆从缸盖端插进去、穿过活塞上的导孔，磁环固定在活塞上跟着活塞走，电子仓留在缸体外端，非接触地测活塞的绝对位置，顺带还能算出速度。装之前要按厂家尺寸图把端盖和活塞孔加工到位，同轴、密封、零区死区这三样，一个都不能少。

内置油缸磁致伸缩位移传感器在缸里是怎么装的

整个结构就是四件套：缸盖端的电子仓、插进缸里的测杆、跟着活塞走的磁环、包在外面的缸筒。测杆一头用螺纹固定在缸盖上，另一头悬在缸内，中间穿过活塞的导孔；磁环固定在活塞上，活塞走到哪，磁环跟到哪。

电子仓里发出一个电流脉冲，顺着测杆里的波导丝往前走，碰到磁环的磁场就激出一个扭力波弹回电子仓。量出「去」和「回」的时间差，位置就出来了，这就是磁致伸缩测位移的基本原理。测杆和磁环之间不接触，没有摩擦磨损，所以一支传感器能不能用得住，主要看缸盖加工、密封和安装质量。

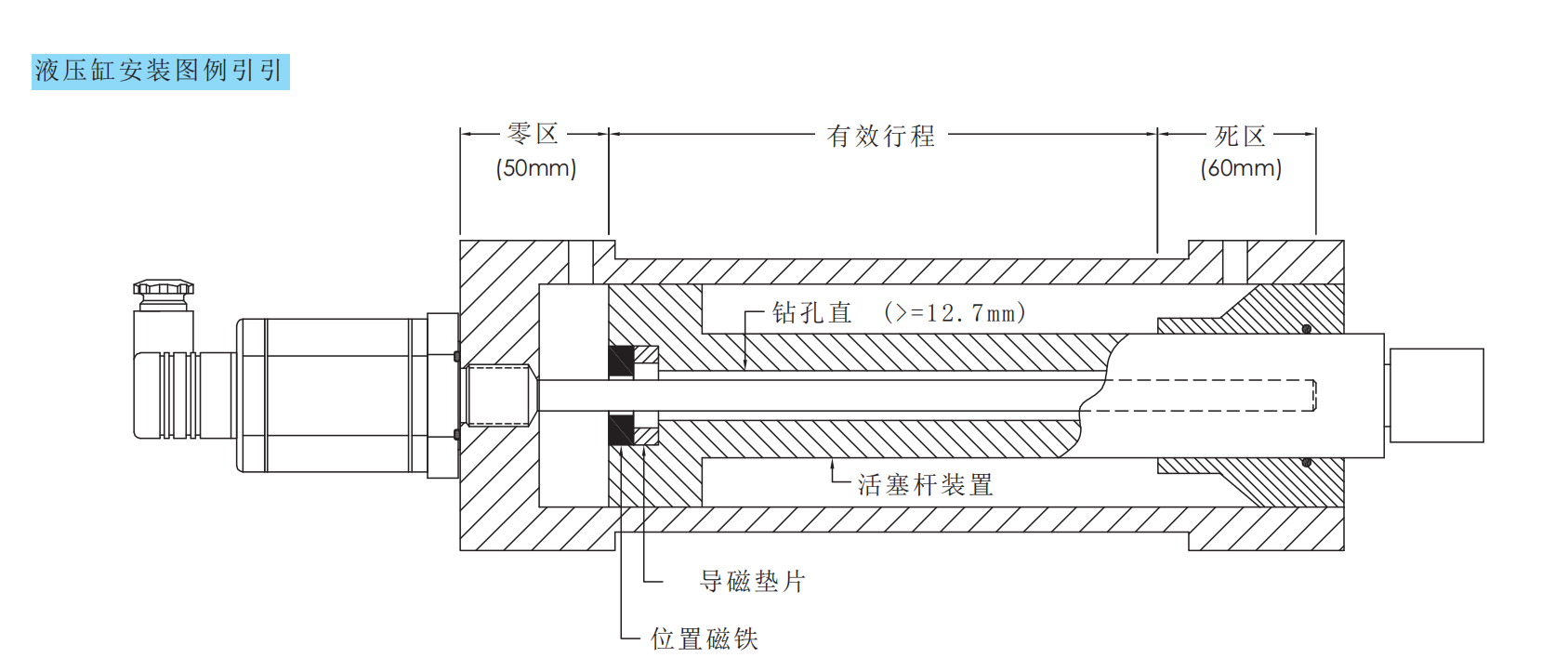

安装剖面：零区、死区、磁环各在什么位置

安装图上最容易被略过、又最容易装错的是两端。挨着电子仓那一头留了大约50mm的零区，另一头尾部留了大约60mm的死区，真正能用的有效行程夹在中间，磁环的可动范围必须全部落在这段里。不同系列会有些差别，具体数值以厂家样本为准。

磁环本身是个环形磁铁，套在测杆外面，用螺钉锁在活塞上。缸体如果用的是普通碳钢这类导磁材料，磁环和缸壁之间要垫一片非导磁的隔磁垫圈，锁磁环的螺钉也得换成非导磁的。这一步做不到，缸壁会把磁环的磁场分流短路，测杆收到的信号变弱，读数就不稳。

开工前必须核对的加工尺寸

把下面这张表对着厂家图纸核一遍，比装完再返工省事得多。表里是安装图上的典型值，具体以你们那一支传感器的图纸和样本为准。

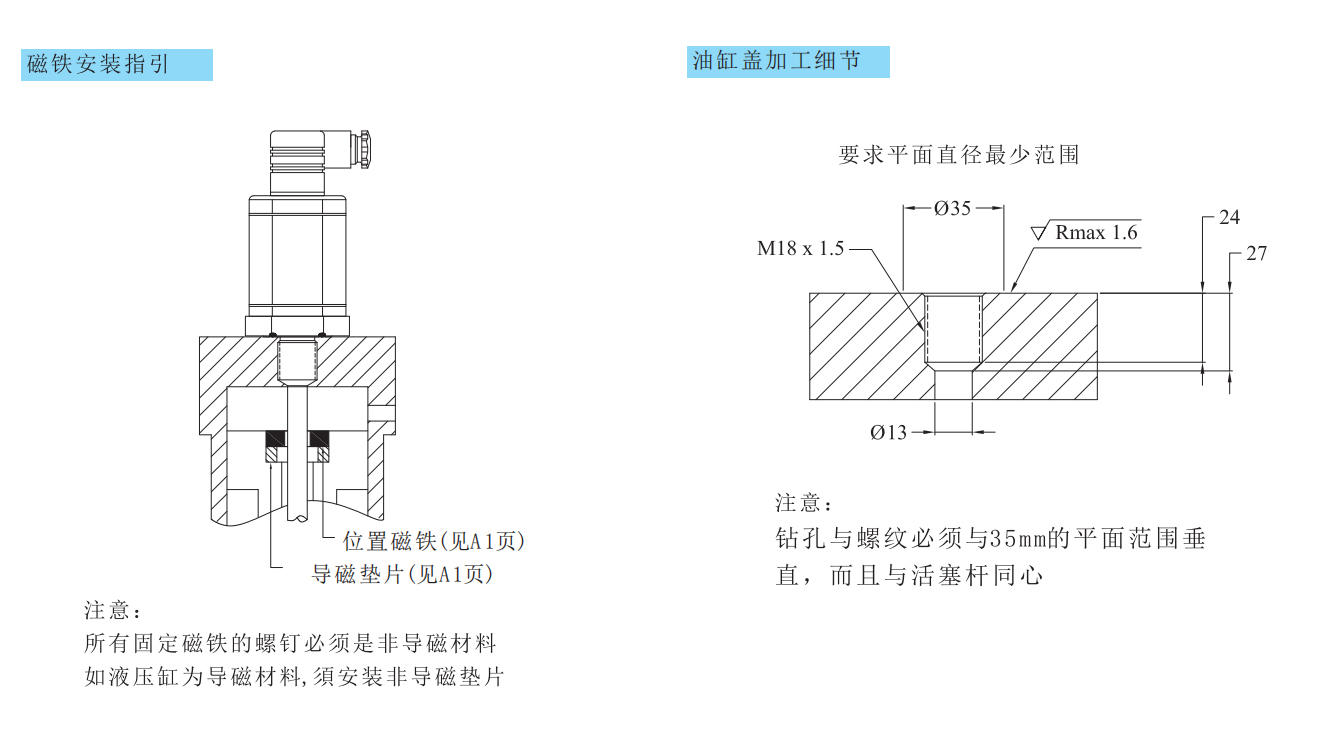

表里最容易被忽略的是缸盖那个安装面。它要在端盖上加工出一块直径不小于Ø35mm的平面，螺纹孔和这块面垂直，而且要和活塞杆同心。三条里任何一条不到位，测杆装进去就是歪的：偏心让测杆受侧向力，垂直度差让密封圈压不匀，早期渗油基本都是这么来的。

两个现场最常见的坑

第一个坑：缸体导磁、螺钉也导磁。现象是刚装好读数还行，跑一两个月后同一位置的读数开始飘，或者线性明显变差，拆开能看到磁环周围吸了一层铁屑。原因是磁场被缸壁和螺钉短路。处理办法很简单：拆下磁环加隔磁垫圈、换成非导磁螺钉，顺手把吸在磁环上的铁屑清干净。

第二个坑：活塞顶到头，把磁环撞进死区。现象是活塞每次走到行程末端读数就不重复，来回跑几次偏差越来越大。原因是有效行程没有从死区里退出来，磁环一次次撞在测杆端头，磁环松了、测杆也微微弯了。处理办法是把有效行程往回缩，两端各留出余量，让磁环永远进不了死区。

装完当天怎么验收

• 手动全程走一遍：把活塞从一端慢慢推到另一端，读数应当连续变化，不跳变、不断档。
• 看重复性：回到同一个位置三次，读数差别应在允许范围内。差得多，先查同轴和固定，别急着怀疑传感器。
• 量两端余量：活塞到位时，磁环离零区起点和死区终点都还有余量，手感上没有顶死。
• 查密封：缸盖结合面、测杆穿出位置不渗油。有渗漏先把密封处理好，别带着油跑。
• 核接线：电子仓出线固定牢，屏蔽层单点接地，通电前用表核对一遍极性和线制。

电子仓这一头的接线与防护

电子仓留在缸体外端，是整支传感器露在缸外面的那一段，也是最容易出问题的地方。出线要固定牢、留一点松弛量，别让电缆直接吊在插头上，设备振动久了插头会松。屏蔽层按单点接地处理，不要两头都接。周围如果常年有冷却水、切削液或者粉尘，给电子仓加个防护罩，比事后停机修便宜得多。

日常维护看什么

这类传感器没有接触磨损的部件，日常要看的项目不多，但每样都关键：缸盖结合面和测杆穿出位置有没有渗油；电子仓出线有没有被磨破、插头有没有松；磁环固定的螺钉有没有松动迹象；导磁缸体上有没有把铁屑吸到磁环附近。发现读数漂移、重复性变差，先按这几项查一遍，多数问题在现场就能解决。

常见问题

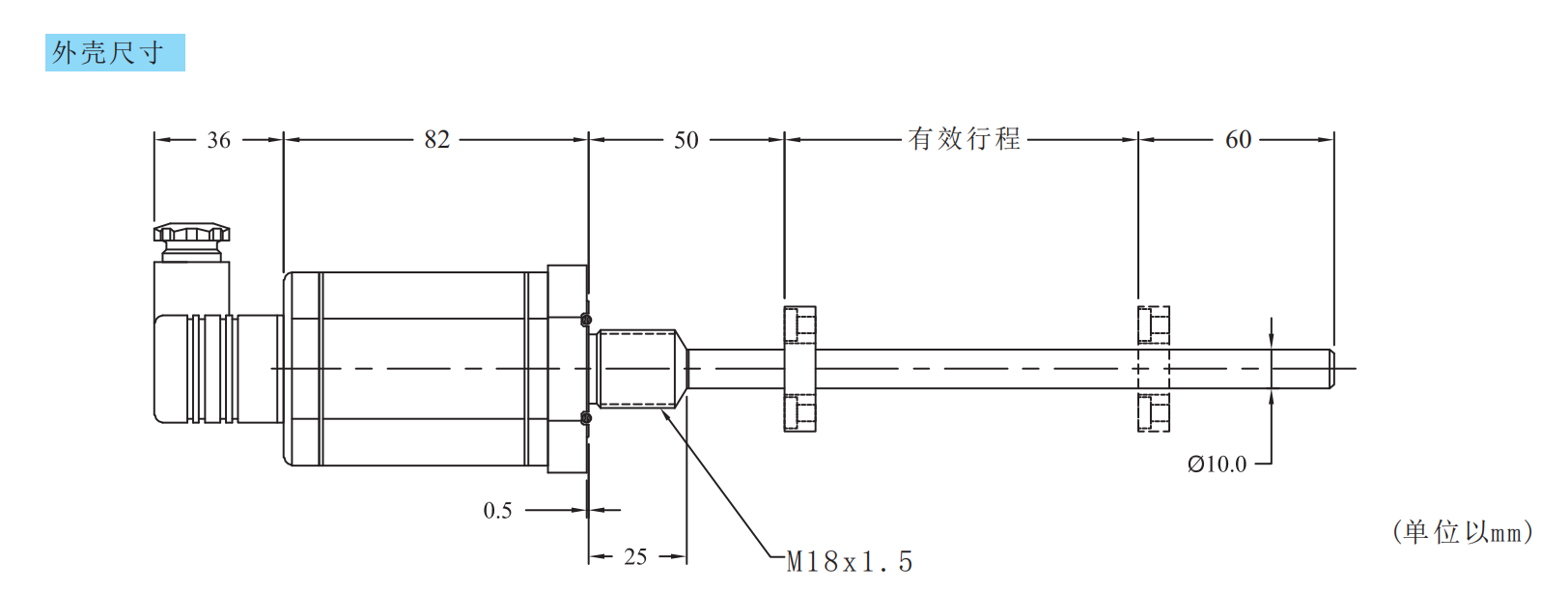

问：内置油缸磁致伸缩位移传感器的测杆固定端是什么螺纹，导孔要多大？
答：安装图上标的是 M18×1.5 螺纹；测杆穿过活塞的那个导孔，直径不能小于 Ø12.7mm。这两个尺寸开工前对着图纸核一遍，装上去才好保住同轴。

问：零区和死区各留多少，有效行程怎么定？
答：靠电子仓那一头留约 50mm 零区，尾部留约 60mm 死区，有效行程夹在中间。磁环的可动范围必须全部落在有效行程里，不能压进死区，否则活塞顶到头会把磁环撞坏。具体数值以厂家样本为准。

问：缸体是普通碳钢，磁环一定要加隔磁垫圈吗？
答：要。导磁缸体不加隔磁垫圈，磁环的磁场会被缸壁分流短路；垫圈加了，固定磁环的螺钉也得换成非导磁材料，只做一半等于没做。

问：装完以后怎么快速判断安装没问题？
答：手动把活塞从一端慢慢推到另一端，全程读数连续不跳变，回到同一位置读数能重复，两端都留有余量没有顶死，结合面不渗油。这几条都过了，才算装到位。

问：缸盖那个安装面为什么不能省？
答：它要加工出一块直径不小于 Ø35mm 的平面，螺纹孔垂直于这块面并与活塞杆同心。面不平或不同心，测杆装进去就是歪的，测杆受侧向力、密封还压不匀，这是返工最多的原因。
