15米行程拉绳编码器：长行程选型与安装

15米行程拉绳编码器的选型逻辑跟常规量程不一样，长行程的瓶颈在钢丝绳和回卷结构，而不是分辨率。行程一长，绳的自重、摆动、温度伸缩都会放大成大问题，所以先确认结构能力，再谈输出方式和精度。

15米行程拉绳编码器：长行程的四个特殊点

十几米的量程，参数表上多写几行数字，现场用起来却是另一回事。下面四点是在长行程场合必须先问清的。

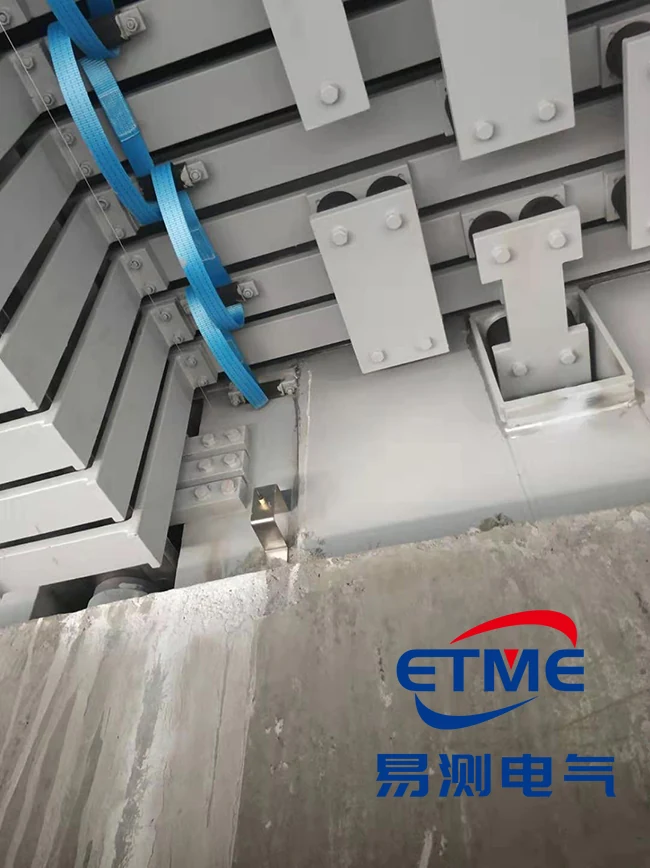

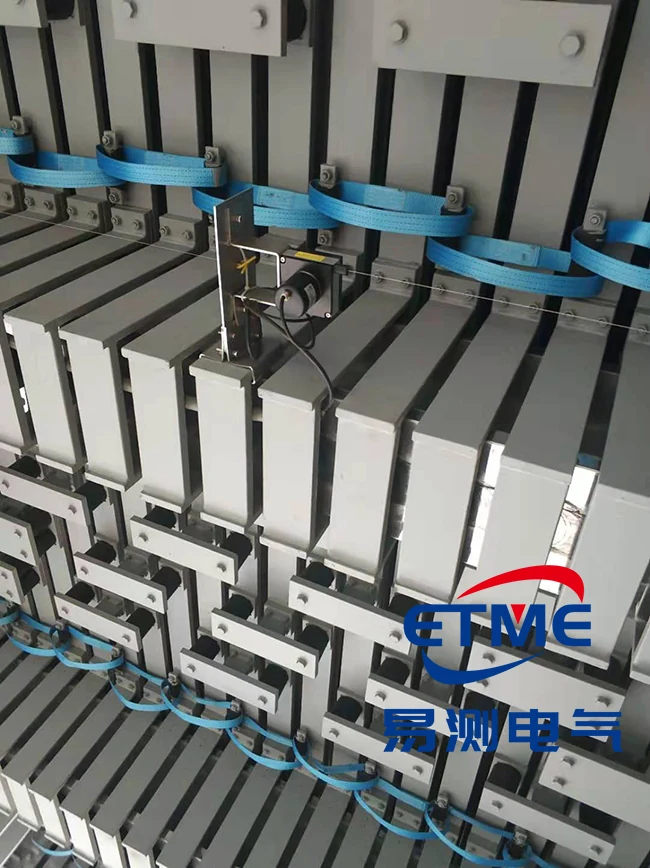

工程上有现成的长距离案例可参考：桥梁连接缝这类大位移监测就采用过 EPM-2500 毫米的拉绳位移传感器，靠线性电信号实时监测缝宽变化。它说明拉线式结构在大位移测量上是拿得住的，但具体到 15 米这样的量程，结构形式与参数都要按工况确认。

跨距大，走线怎么处理

十几米的自由段挂着，风一吹就摆，这是长行程最头疼的事。能加中间导轮就加，把自由段切短；不能加的地方，尽量让绳贴着结构走，减少横向受风面积。

绳与运动件的连接点要顺滑。运动轨迹如果带一点弧线，绳在出绳口的入角会周期变化，长期下来导轮和绳都会磨损。必要时用连杆或滑块把运动转成纯直线，再让绳去拉。

还有一条：长行程的绳一旦断裂，回弹范围很大，走线路径要避开人员常经过的区域。这不是精度问题，是安全问题，安装阶段就该考虑。

输出方式与量程换算

输出方式按控制系统定。长行程一般用数字输出更省事，位数要够覆盖全行程所需的分辨率；模拟输出受线阻和干扰影响更明显，长距离传输建议在柜内转接，避免几十米电缆直接带模拟量。

量程换算的重点是先定清「全量程对应多少计数」，再倒推分辨率。行程越长，同样的分辨率要求会吃掉更多位数，选型时把这一条算清楚，比事后在控制器里硬凑要靠谱。

回卷能力同样要核对。长行程的绳更长，回卷阻力更大，如果张力不足，末端回卷会变慢甚至收不回去，读数自然就不连续。这一点在样本上通常有对应说明，拿不准就按工况跟厂家确认。

长时间运行要盯什么

长行程设备的维护重点跟短行程不同：绳的磨损、导轮的转动灵活性、绳端紧固件的防松，这三项要定期看。绳的断丝往往从导轮附近开始，检查时重点看那几个位置。

精度方面，长行程更关注重复性而不是单次偏差。同一位置来回走三遍，读数一致，说明机械和信号都没有隐患；如果每次都不一样，先查绳与导轮，再查安装刚性。

常见问题

问：15米行程拉绳编码器能不能直接用常规量程的结构？
答：不行。长行程对钢丝绳、回卷结构和安装跨度的要求跟常规量程差别很大，自由段下垂、摆动、温度伸缩都会被放大。选型时要确认结构形式与量程是否匹配，具体按工况确认。

问：长行程为什么更推荐数字输出？
答：长电缆上模拟量更容易受线阻和干扰影响，测量值会有偏差。数字输出在传输环节上更稳，位数够的话分辨率也更容易做足。模拟输出确需长距离时，建议在柜内转接。

问：中间导轮一定要加吗？
答：自由段越长越需要。导轮的作用是把长的自由段切短，抑制下垂和风载摆动，同时让绳走在固定的路径上。具体加几只、装在哪里，按走线路径和现场风向定。

问：拉了十几米，末端分辨率会不会不够？
答：取决于输出位数。行程越长，同样分辨率需要的位数越多，选型时先把「全量程对应多少计数」算清楚，再倒推是否够用，避免末端分辨力不足。

问：长行程设备日常要看哪些地方？
答：看三处：绳的磨损与断丝、导轮转动是否灵活、绳端紧固件有没有松动。断丝通常从导轮附近开始，检查时重点看那几段；读数方面重点看往复重复性。
