光伏设备位移传感器怎么选：拉晶炉、切片机与层压机的测点

光伏设备上挑位移传感器，先看工位再谈参数：拉晶炉盯坩埚提升与晶棒上升的位置，切片机盯线网张力与工作台进给，层压机盯压合行程和上下压头的平行度。这三处要的量程、精度和防护，完全不是一回事。

现实中最常见的情况是：采购按“位移传感器”这四个字统一下单，结果到了现场才发现，拉晶炉那一根量程要两米多、还要耐真空和高温，层压机那两根只要两三百毫米但要两边同步，切片机那几根则天天被线浆和水汽冲刷。参数错配比品牌错配更常见。

这篇把三处测点各自量什么、真空与洁净环境怎么应付、信号输出怎么定、防护等级怎么留余量讲清楚，选型时可以直接对着表核对。

三处工位分别测什么

光伏产线从硅料到组件，位移测量集中在三段设备上。它们的共同点是都要“非接触、长寿命、能长期免维护”，差别在于行程和环境。

拉晶炉：长行程、真空与高温一起上

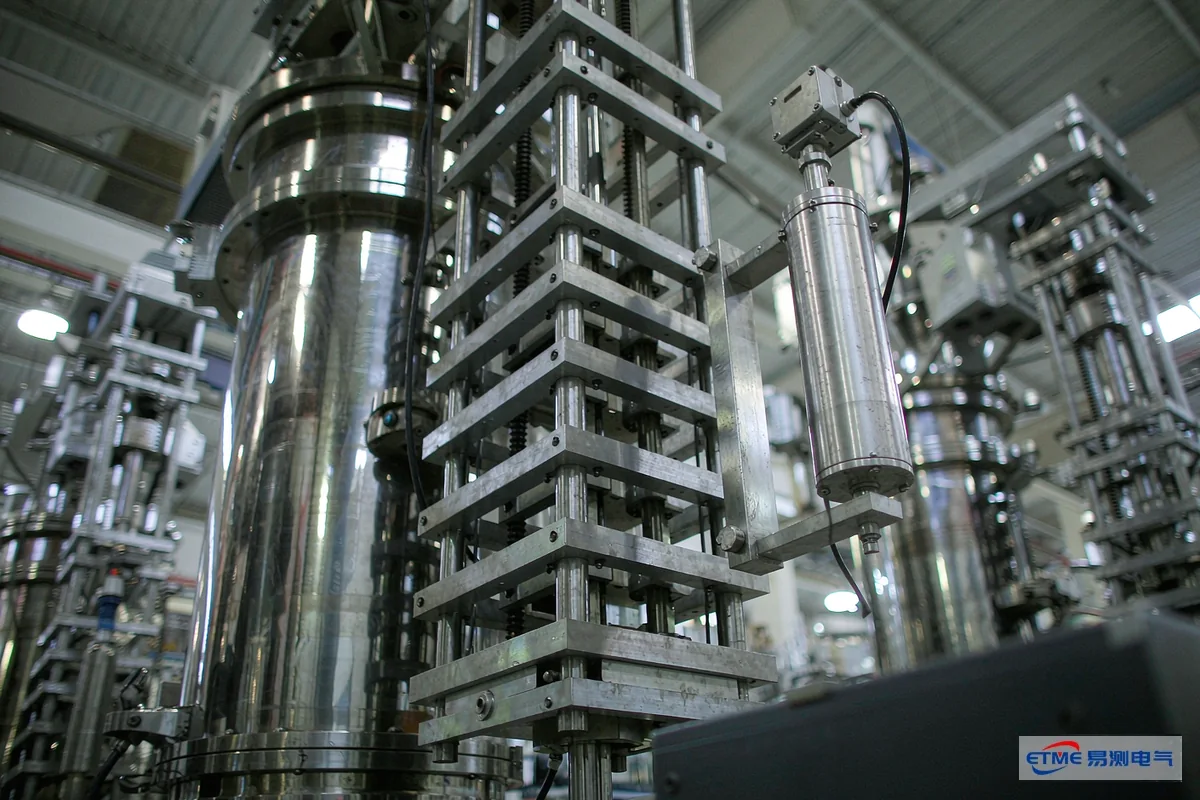

拉晶炉的位移测量主要是两个方向：坩埚的提升位置和晶棒的上升位置。这两路都要长期连续跟随，而不是到了上下限才动一下，所以对线性度和重复性的要求比“限位”类用途高。

更麻烦的是环境。炉膛内长期高温，传感器件往往要经安装法兰穿出炉体，靠在炉外的这一段承受热辐射和热传导。真空工况下还要保证密封，普通的外壳做不到，得按真空侧与大气侧的压差来评估。

• 长行程优先选磁致伸缩或拉绳结构：磁致伸缩的测杆可以做到两三米且是绝对位置输出，断电重启不用回零；拉绳结构把长行程收进小体积，适合空间紧张的位置。
• 高温要按“传到传感器上多少度”评估，不是按炉温。加隔热延长杆、加带对流间隙的隔热罩，往往比单纯买耐高温型号更有效。
• 真空法兰处要做密封与支撑：测杆穿过法兰时要有导向，否则抽真空时受力不匀，读数会飘。

切片机：切削液、振动与“跟得上”

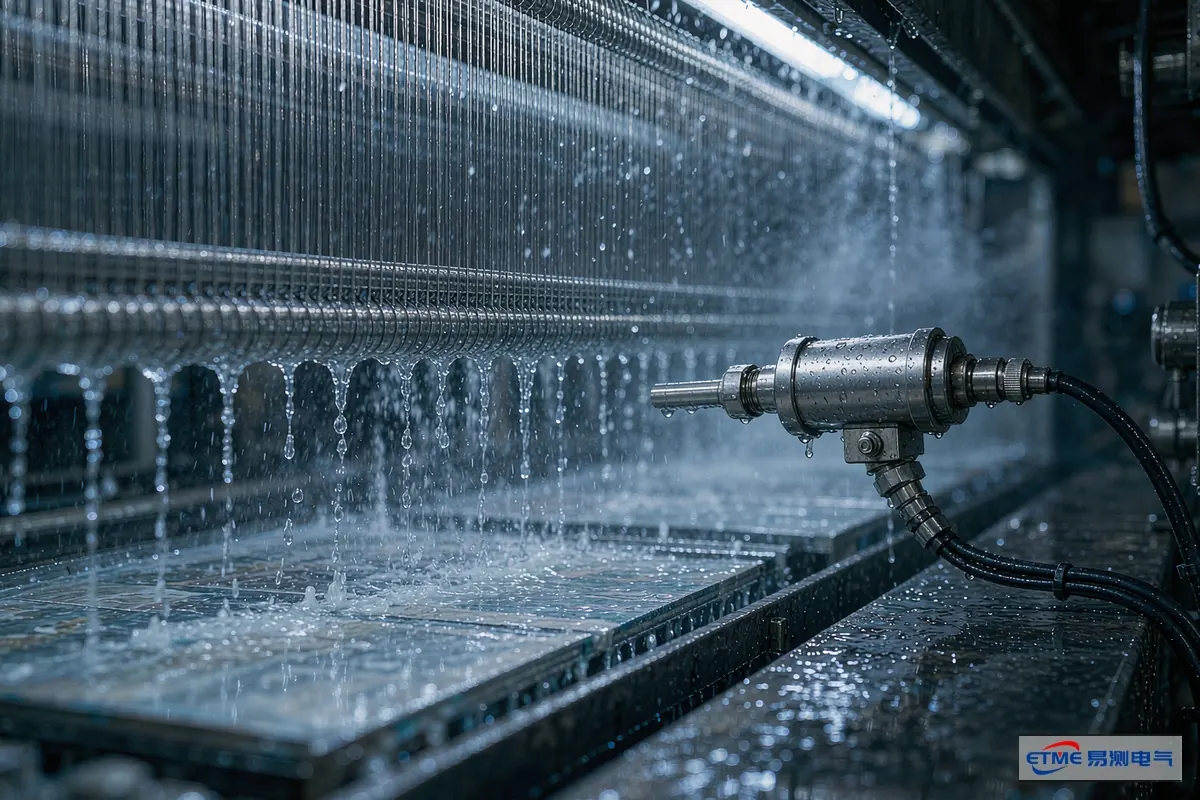

切片机这一侧的问题完全不同。金刚线切割的工作环境和“干净”沾不上边：线浆、切削液、水汽混在一起，细小的磨粒会钻进任何缝隙。工作台进给的测量点离切割区不远，振动和飞溅都会直接作用到传感器上。

• 切削液是头号杀手：防护等级只是第一道门槛，更难缠的是切削液里的磨粒。选外壳不带外露螺纹、密封面朝下的安装形式，减少积液和磨粒堆积。
• 响应要跟得上：进给动作快，传感器如果带宽不够，动态过程里的位置会滞后，导致张力控制来回振荡。模拟量输出看输出刷新率，总线输出看周期时间。
• 线网张力机构的位移量小但关键：这里量的是张力臂或浮动辊的位移，量程只有几十毫米，但对分辨率和重复性要求高，属于“小量程高精度”的典型场合。

层压机：难点在“两个压头要走得一样”

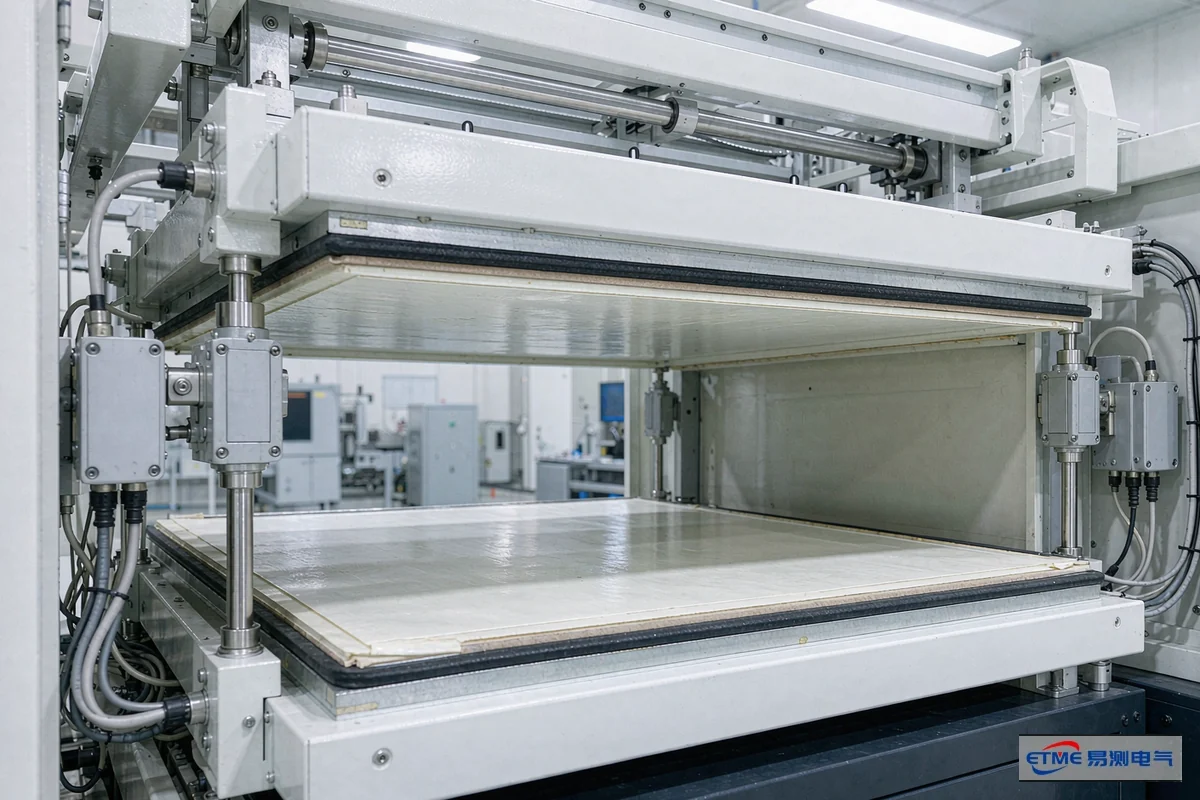

层压机压合时，上下压头必须同步，两侧也要同步。位移测量在这里的用途不是测“走到哪了”，而是测“两边差了多少”。

同步场合有个容易被忽略的点：两只传感器的零点和满量程必须分别标定后再配对。直接拿两只同型号装上就用，往往出现“机械上明明同步，读数却差半毫米”，最后一查是零点偏置差异，不是机械问题。

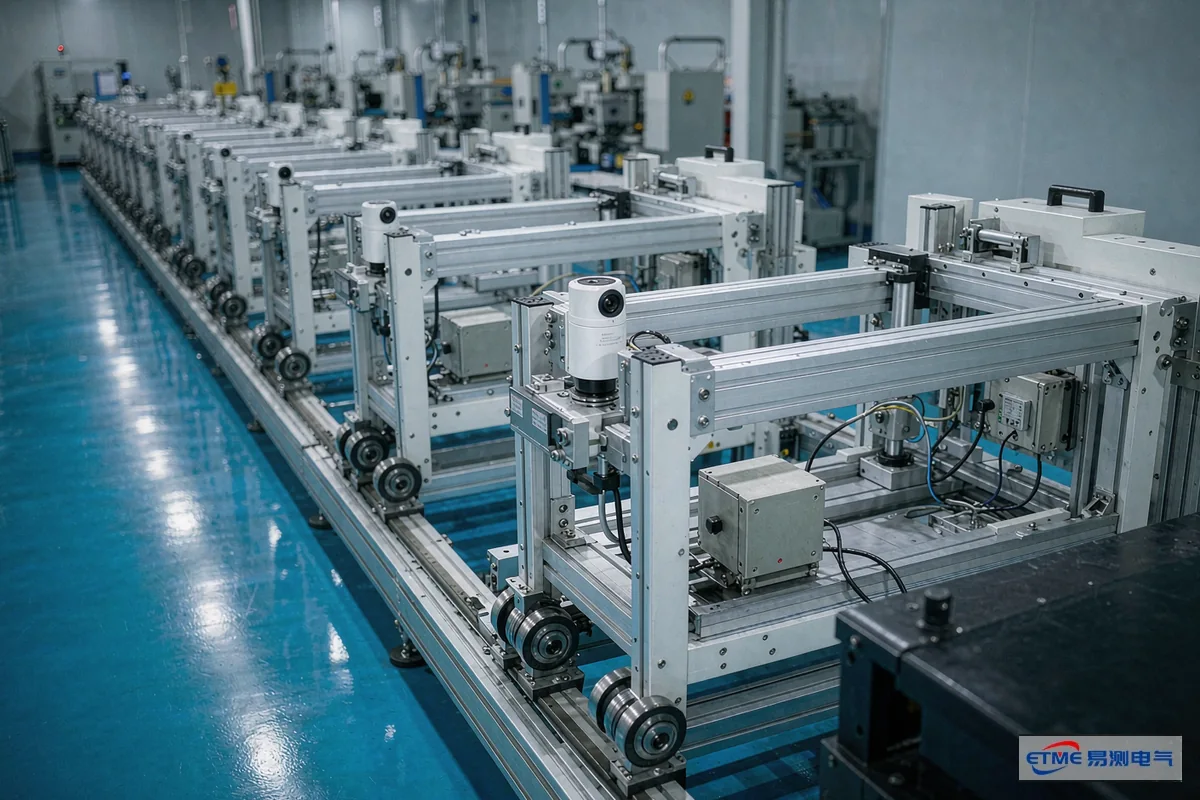

洁净、真空与湿热环境的额外要求

光伏车间给人的印象是干净，实际上“洁净”对位移传感器反而是新的约束。

• 洁净要求限制材料挥发：洁净室里用的电缆护套、密封件如果会在长期运行中释放低分子物质，会污染制品。这类场合应选低挥发、耐老化的护套材料。
• 真空侧不能有盲孔存气：安装孔、接线腔如果形成封闭空腔，抽真空时残气慢慢释放，会让真空度迟迟拉不上来。选择螺纹通孔或带排气路径的安装结构。
• 湿热不是只有户外才有：清洗、层压、封装工位附近常年有水汽，凝露会从接线口和电缆入口渗入。电缆入口朝下、做滴水弯，是投入最小、回报最高的一件事。

信号输出怎么定

输出形式的选择，取决于上位机是“看数”还是“进闭环”。

• 只看趋势、做报警：开关量或简单的模拟量足够，成本优先。
• 进闭环控制：优先总线输出（如 CANopen、SSI 等），绝对位置、抗干扰好、一根线走多站。
• 老设备改造、PLC 只有模拟量输入：选 4-20mA 比 0-10V 更抗干扰，线拉长后压降影响也小。

具体到“光伏设备位移传感器怎么选”这个问题，落到动作上其实就是四步：先确认行程，再确认环境（温度、真空、液体），再定输出，最后按安装空间挑结构形式。顺序反了，很容易在最后一步推翻前面的选择。

光伏设备位移传感器常见问题

问：拉晶炉的位移传感器为什么总是用一段时间就漂？
答：先分清是热漂还是机械漂。升温后读数单调缓慢变化，多半是热胀没有释放空间，或隔热不足导致传感器本体温度超了范围；反复升降后重复性变差，偏向导向磨损或安装别劲。

问：切片机的传感器能不能用普通 IP67 的？
答：防护等级够不够要看液体成分。清水和切削液的侵蚀性差别很大，切削液里的磨粒还会从密封处渗入。IP67 只是不进水的基本门槛，长期浸泡在切削液里的位置应按更严的密封与安装姿态来设计。

问：层压机两侧读数老是差一点，是传感器问题吗？
答：先排除零点偏置。两只传感器分别标定零点与满量程后再比对；若标定后仍然偏差随行程变化，再查安装平行度——两端偏差大、中间小，是典型的夹角问题。

问：光伏设备上位移传感器的量程余量要留多少？
答：两端都要留，行程余量按最大行程的百分之几留，避免机械限位直接顶到传感器。长行程场合余量要留得更宽，因为热胀和安装偏差在长行程上换算成绝对值更大。

问：真空炉里能用拉绳式吗？
答：真空侧一般不推荐拉绳结构，钢丝绳的润滑、磨损产物和排气都会带来麻烦。真空或高洁净场合优先选无接触、结构封闭的直线测量形式。
