造纸机械位移传感器怎么选？压光辊缝、卷取与网部测点

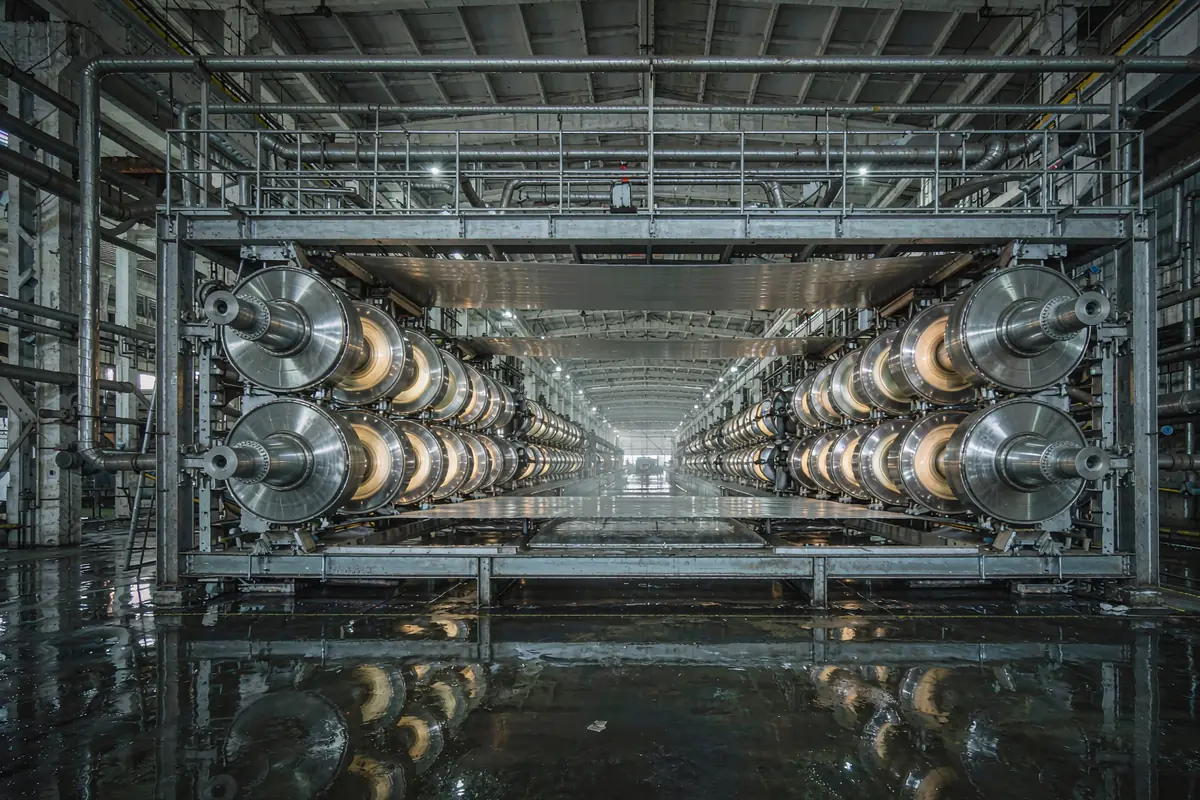

造纸车间和钢铁、压铸车间有个不太一样的地方：它不高温，但终年湿热。烘缸段附近温度高、湿度大，纸机又在连续跑，纸粉、水汽和冷凝水一起往设备上招呼。位移传感器在这种环境里出的问题，往往不是"读不准"，而是"读着读着就漂了"。

这篇按纸机上的实际测点来讲：压光辊缝、卷取张力相关的辊径与位置、网部与压榨部的间隙控制这三类居多，各自的要求差别不小。文末给一张选型与环境防护核对表。

纸机上需要位移反馈的位置

一条纸机从流浆箱到卷纸机，需要位移反馈的地方集中在几个环节：

其中压光辊缝对长期稳定性要求最高：它决定纸张的厚度与平滑度，是质量闭环的输入。反馈哪怕慢慢漂零点几毫米，成品横幅厚度就会跟着变。

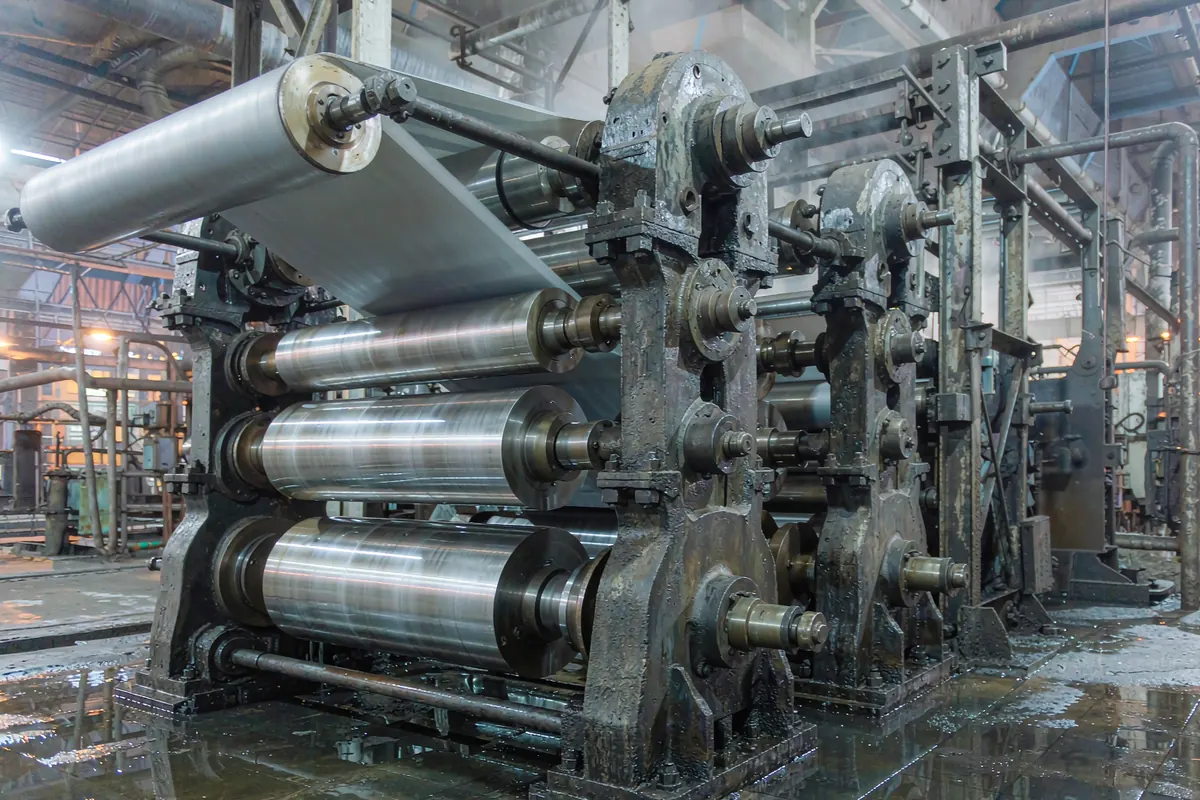

压光辊缝：和轧机最像的一处

从测量角度看，压光辊缝与轧机辊缝是一回事：都是两个旋转辊之间的开口度，靠加压缸位置反馈换算。区别在环境——轧机是热辐射加除鳞水，纸机是湿热加纸粉。

• 优先内置式磁致伸缩：测杆做进加压缸，磁环随活塞移动，电子仓留在缸外。没有外置机构，不怕纸粉堆积；
• 按液压系统工作压力选耐压等级：压力等级不够，短期看不出问题，用久了密封渗油才暴露；
• 断电重启不需回零：绝对式输出，换辊、停机检修后直接可用，省掉回零工序；
• 长期漂移要定期核对：挤压油缸长期运行会有零点漂移，缺少定期校核的话，偏差会被闭环一直用下去。

卷取与辊径相关的测量

卷纸机处的位移测量主要服务于两件事：压纸辊的压力位置和卷取缸行程。这一段的难点不在精度，而在连续运行的耐久性。

• 卷取速度高、动作频繁，拉绳式要重点核对钢丝绳的耐磨与回位可靠性；
• 行程一般偏长（0.3~1.5 米），要按实际最大行程留两端余量，避免撞限位；
• 电缆走线要避开飞纸和断纸区域，断纸时的纸片冲击很容易打伤外置机构；
• 传感器安装位置要考虑维护可达性，别放在需要拆半台设备才能碰到的角落。

网部与压榨部的间隙控制

这一段的特点是"位置要求不高，但环境最脏"，处理思路与压光段不同：

纸机环境的三条特殊要求

要求一：长期湿热下的密封耐久

纸机的湿度是"常年在线"，不是偶发。密封件长期处在湿态、且表面附着吸潮纸粉，会逐渐粘连、失去弹性。选型时要确认密封材料的耐湿热特性，并把"密封件更换"列入常规维护项目。

要求二：纸粉与浆料的堆积

纸粉到处飘，遇上潮气就粘。外置机构（拉杆、钢丝绳、导轨）一旦积粉，动作会发涩，回位变慢。外置形式要留出便于清理的结构，或加装简易防护罩；内置形式则避开了这个问题。

要求三：不能影响连续生产

纸机一旦开机就是连续运行，非计划停机成本很高。因此传感器的选择要优先考虑少维护、可快速更换，而不是把参数拉到极限。

选型与环境防护核对表

造纸机械位移传感器常见问题

问：纸机湿度大，是不是必须选 IP68？
答：不一定。纸机的湿是"长期高湿加凝露"，不是持续泡水，IP65~IP67 配合正确的安装与维护通常够用。关键是密封材料的耐湿热性能和接线口的朝向，而不是一味抬高等級。

问：压光辊缝用内置式还是外置式？
答：加压缸结构允许的话优先内置。内置避开了纸粉和水汽直接作用，也不占外部空间；外置式容易积粉，需要额外做清理与防护。

问：卷取段的拉绳式能用多久？
答：取决于钢丝绳质量、动作频次与走线是否顺。卷取速度快、动作频繁，建议把钢丝绳与回位机构列入定期检查，发现回位变慢就及时处理，别等到读数出错再停机。

问：传感器读数慢慢跑偏，是坏了还是环境问题？
答：先分两类。连续监测一个班次，若读数随时间单向移动，多半是温湿度引起的漂移或密封受潮；若只是随机跳动，则更可能是干扰或接触不良。两类处理方式不同，别一上来就换件。

问：纸机停机检修时，位移传感器要做哪些检查？
答：三件事：核对零点与满量程、测绝缘电阻、检查密封件与电缆护套。三项都留记录，趋势比单次数值更有意义。
