磁致伸缩位移传感器特点与外形优势解析

磁致伸缩位移传感器特点很集中，就两条硬指标：非接触测量、绝对输出。探头波导丝和磁环之间不接触，没有磨损件，用久了也不会像电阻尺那样越磨越不准；位置是绝对量，一上电就知道跑到哪了，中途掉电再恢复也不丢位置。这两条决定了它能在电阻尺扛不住的场合顶上：油缸内置、冶金高温区、振动大的移动设备，都能长期用得住。下面从两个物理效应讲到四种外形，把特点和怎么挑一次说清。

磁致伸缩位移传感器特点：根子在威德曼效应和维拉里效应

它的测量不是靠电阻分压，也不是靠光栅数格子，而是靠两个物理效应打配合：威德曼效应和维拉里效应。整个测量链路上，真正在动的只有一个磁环，波导丝、电路板都是静止的，这一点很关键——没有相对磨损，也就没有「用一年就换一根」的宿命。

先把动作顺序理顺：电子仓发出一个电流脉冲，脉冲沿着波导丝往前跑，沿路围出一圈环形磁场；这圈磁场碰到位置磁环自带的纵向磁场，两者一交，丝上正对磁环的那一小段被瞬间扭出一个应变脉冲。这个应变脉冲往回传，电子仓靠维拉里效应把它接住。发出到接住的时间差，除以波导丝里的传播速度，磁环离电子仓多远就算出来了。

两个效应各管一段，别记混

• 威德曼效应管「发」：电流脉冲在波导丝外围生成环形磁场，和磁环的纵向磁场相交，把丝上那一小段扭出应变脉冲。没有磁环的地方不会产生脉冲，所以位置信息天然只来自磁环那一处。
• 维拉里效应管「收」：往回传的应变脉冲本身带着一段磁场变化，电子仓里的检测线圈把它转成电信号，这就是回波。两个效应一个发一个收，缺一个都测不成。
• 时差换算管「算」：波导丝的传播速度在材料和温度确定后基本是个常数，所以测量精度取决于计时精度，这也是它分辨率能做得比较细的原因。

把这三段串起来看，就能明白几个特点是怎么来的：非接触所以耐磨；绝对输出所以断电不丢位；波导丝传播速度稳定，所以线性度好、长期漂移小。这些不是宣传话，是原理决定的。

外形做了四种，按安装空间挑

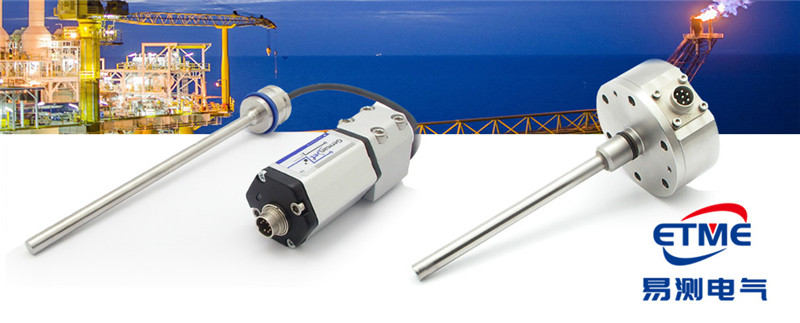

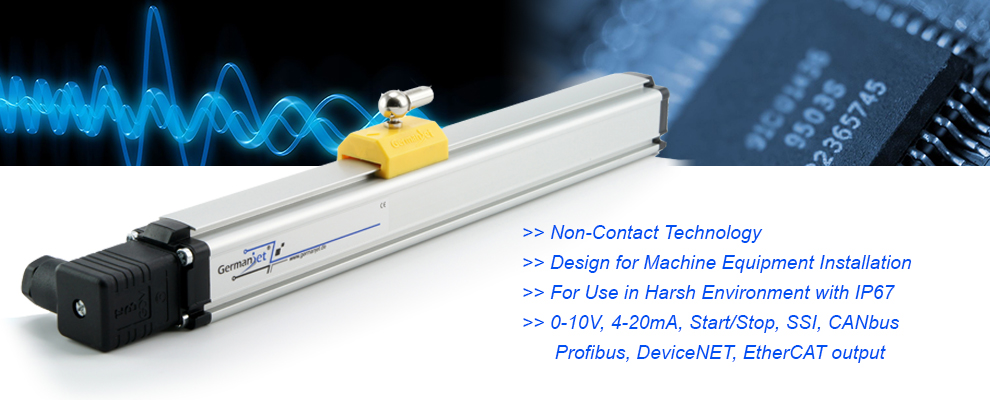

同一个原理，结构上做了杆形、方形、圆柱形、扁平形几种，目的就是一个：能塞进不同的安装位置。外形选错，后面接线再漂亮也白搭。

挑外形的顺序建议反过来想：先看装在哪、周围还剩多少地方、检修时能不能伸进手，再决定外形；别先看图纸上哪个型号眼熟。空间紧的工位，扁平形常常是唯一能塞进去的选择。

关键参数怎么读：量程、精度、防护、输出

下面这些是选型时逐项要核对的，不同系列具体数值会有差别，以厂家样本为准。

精度这一项容易被过度看重。非接触测量本身重复性就好，真正让现场读数变差的往往是安装：测杆没对正、磁环偏心、本体松动。所以看到「精度不够」的抱怨，先量一遍安装，比换型号管用。

现场坑点：油缸内置和高低温这两件事

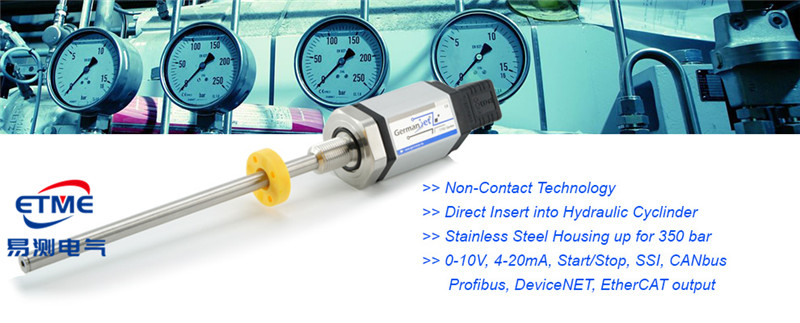

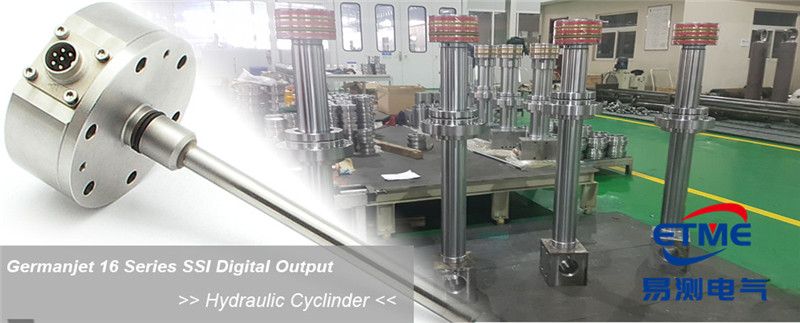

油缸内置是最常见的用法，也是踩坑最多的地方。有两个高频问题，都是订货时就能避免的。

第一个是死区没扣。现象是按名义行程订的货，装好后油缸两端各有一小段量不到。原因是测杆前端有一段不能测量的死区，行程等于缸内可用长度减去死区。处理办法是订货前把缸内实际可用长度量出来，把死区扣掉再定行程，别照着图纸上的名义行程下单。

第二个是普通型硬上高温高压。现象是装上没多久读数开始漂，严重的直接没信号。原因是缸内压力和温度超出了普通型的允许范围，密封和内部结构受不了。处理办法是高温工况选耐高温型，高压工况选耐压型，两个都占就选同时满足的规格——这件事只能在订货时说，装上去再改代价很大。

常见问题

问：威德曼效应和维拉里效应各自管什么？
答：电子仓先打一个电流脉冲，沿波导丝围出一圈环形磁场；这圈磁场碰上磁环的纵向磁场，两者一交，丝上那一小段被拧出一个应变脉冲，这一段是威德曼效应管的。回来的波靠维拉里效应接住，算发出到回来的时差，磁环离多远就定出来了。

问：注塑机油缸原来用电阻尺，换磁致伸缩值不值？
答：值。油缸内置是它的拿手活，非接触、绝对输出，装上以后基本不用再操心位置反馈。电阻尺靠电刷摩擦，半年一年磨坏换一根，停机时间加上备件钱，长期算下来更贵。

问：外形有哪几种，空间窄的工位怎么挑？
答：分杆形、方形、圆柱形、扁平形几种，哪边空间紧就挑哪样，扁平形在高度受限的移动设备上最常见。输出上，0-10V 和 4-20mA 是模拟量，Start/Stop、SSI、Profibus 偏数字，接口要跟控制系统对上，别为了外形合适就把接口将就了。

问：高压油缸装普通型为什么扛不住？
答：缸内本身有压力，还有温度，普通型的密封和结构是按常规工况设计的，硬上会失效，表现出来就是读数漂或者干脆没信号。得选对应的耐压、耐高温型。另外油缸内置必须把测杆死区从行程里扣掉，否则两端量不到。

问：非接触就一定免维护吗？
答：测量部分确实没有磨损件，但安装件、电缆、接头还是会老化。定期看一眼本体螺栓有没有松、电缆有没有被磨破、接头有没有进水，这几项做到位，用很多年是常规水平；反之，装得松、线被拉，再好的原理也撑不住。
