液压机磁致伸缩位移传感器：四柱机同步控制方案

液压机磁致伸缩位移传感器在四柱机这套系统里干的事很明确：把滑块行程连续读回来，交给 PLC 做闭环。没有连续的位置反馈，行程长度数字化控制就无从谈起。整套系统分五块——工控机、人机交互、PLC、液压系统、数据采集检测，传感器接在哪一块、信号怎么走，下面按顺序讲。

先记住一句话：压力管的是"压多大劲"，位移管的是"压到哪"。两路都齐了，液压机才谈得上智能控制。

液压机磁致伸缩位移传感器在四柱机上干什么

四柱液压机的机械部分好理解：上横梁、下横梁、四根立柱，滑块沿着立柱上下走。传统机器靠机械挡块或限位开关定下死点，滑块位置只有"到了"和"没到"两种状态。

要做智能控制和实时监测，核心就是把滑块位置和压力实时读回来，PLC 才能按闭环去压。压力由装在液压站出口的压力传感器负责，滑块行程则由装在主机上的磁致伸缩位移传感器负责。它输出的是连续量，不是几个点，这是整个方案能成立的前提。

整套控制系统怎么串起来

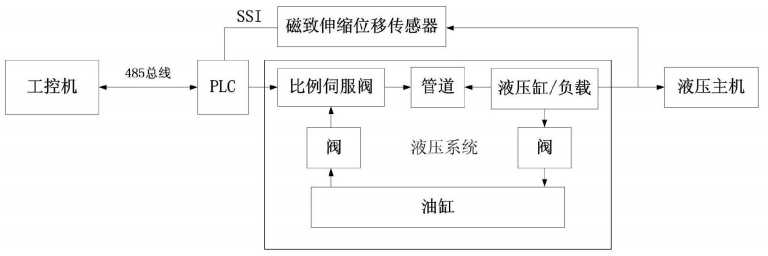

PLC 是中枢，通过 485 总线跟工控机和触摸屏双向通信。执行侧有三块液压设备：驱动液压站、同步液压站、液压主机，彼此之间用管路连起来。

传感这一侧是双路反馈：驱动站和同步站的出口装压力传感器，主机上装磁致伸缩位移传感器。压力和位置信号都进数据采集检测，汇总之后再上传 PLC。PLC 根据这些信号反推控制信号，回给两个液压站。

触摸屏上能实时看到工作压力、各电磁阀通断状态、各运动部件位置。行程长度改成数字化控制以后，比传统机械挡块的精度高；多对象、多轴同步靠组态就能联合控制；还能拿实时数据做故障自诊断。

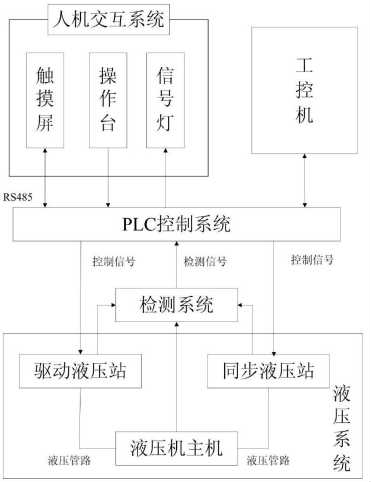

五个部分各管一段

传感器怎么装、输出选哪种

装法上，传感器本体固定在机身上，上横梁或者立柱都行，活动磁环随滑块一起走。量程要盖住滑块全行程，两端各留一点余量，别让磁环走到测杆尽头。安装基准面要跟立柱运动方向平行，磁环和测杆保持同轴，间隙按厂家样本给的值来，不同系列不一样。

输出方式要看后面的系统怎么接。单轴、走线短的场合，模拟量就够；多轴同步、要求断电后位置不丢的，一般走 SSI 绝对值输出；站点多、要统一组网的，上 CANopen 或 Profibus。这一段选错，后面改起来比换一支传感器还麻烦。

有一点值得单说：磁致伸缩位移传感器是绝对值输出，断电之后滑块停在哪，上电读回来还是那个位置，不用回零。对液压机这种一停就要保位置的设备，这一条比精度数字更有实际意义。

机械挡块与数字化行程控制的差别

机械挡块靠硬限位定行程，改一次尺寸要停机调挡块，精度还受挡块本身和机械回差的限制。数字化行程控制改成由传感器连续反馈位置，PLC 按设定值压到目标位置就停——改尺寸在触摸屏上改参数就行，不用动机械件。

好处不只是省时间。连续位置反馈能记录整个压制过程的位移曲线，出现异常时，比如到了设定压力但位置没到，可以立刻判断是液压问题还是机械卡阻。这是机械挡块给不了的信息。多轴同步也一样，建立在每根轴的位置连续可比的基础上。

装机和调试时容易踩的坑

第一个坑在采样。我们碰到过一个四柱机项目，四路同步时不时报警，可把每根轴的位置曲线单独调出来看，全都正常。翻到 PLC 程序里才发现，四路是逐个读回来的——读第一路和读第四路之间隔了小半个扫描周期，这中间滑块还在动，PLC 把时间差当成了位置差拿去比较，同步偏差当然是真的，只是假报警变成了真报警。

处理办法就一句话：四路位置必须在同一时刻取。走 SSI 同步采样，或者安排在同一扫描周期的同一时刻把四路一起读回来再比较。同步偏差的报警阈值按工艺定，有的场合零点几毫米就叫停，有的放宽到 1mm 以上，具体以工艺要求和现场实测为准。

第二个坑在出线接头。另一个项目用了小半年，滑块位置读数开始缓慢飘，零点也稳不住，一开始都怀疑是传感器本体进水。拆开一看，是接头密封没做好，液压油顺着线缆渗了进去，绝缘下降、信号跟着飘。传感器本体在油缸里耐油耐振没问题，坏的往往是接头这个薄弱点。

处理上，接头朝向要避开积油的位置，装完把线缆固定住，别让它随设备振动来回甩。液压机现场油多，这一处多花十分钟，能省后面一次拆机。

常见问题

问：四柱液压机滑块位置，为什么选磁致伸缩位移传感器？
答：因为闭环要的是连续量。它装在主机上实时反馈滑块行程，压力和位置信号一起进数据采集检测再上传 PLC，PLC 才能按连续位置去压；接近开关只能报几个点，做不了行程长度数字化控制。

问：四柱液压机多轴同步，采样有什么讲究？
答：关键是每根轴的位置反馈要在同一时刻采集。不是同一时刻读回来的，算出来的同步偏差就是假的。现场一般走 SSI 同步，把同一时刻的位置一起读回来再比。

问：液压机现场油多，哪一处最该防护？
答：出线接头。传感器本体在油缸里耐油耐振没问题，接头密封不好，液压油会顺着线缆渗进去，时间一长绝缘变差、信号就飘。装的时候把接头朝向避开积油位置，防护做好再固定。

问：传感器坏了要换，换的时候注意什么？
答：先把型号、量程、输出方式、电缆长度和安装尺寸记下来，别拆完才发现参数对不上。装完必须重新标零位和满量程，还要把同步阈值复核一遍，换了传感器不改参数，行程会整体偏。

问：断电之后滑块位置要重新找吗？
答：走 SSI 这类绝对值输出的不用，上电读到的是绝对位置；如果用的是增量脉冲输出，断电后位置就丢了，得回零重找。这也是液压机多轴同步场合更愿意用绝对值输出的原因。
