长行程液压缸磁致伸缩位移传感器保护防折弯-小缸筒支撑

液压缸磁致伸缩位移传感器在长行程场合遇到的第一个问题往往不是精度，而是保护管的下坠与折弯——6 米以上，裸保护管就是一根悬臂梁，刚性随行程变长迅速变差。解决办法不是把保护管加粗，而是把传感器和保护管整体嵌套进一根小缸筒，由小活塞杆上的铜导向套全程托住。这篇把嵌套结构的受力关系、两种支撑方式的差别，以及选型和装配要核对的地方讲清楚。

油缸行程超过 6 米，内置磁致伸缩位移传感器的保护管伸到最外端就成了悬臂，刚性不够，往下坠，油缸一动就有被折弯折断的风险。

液压缸磁致伸缩位移传感器怎么解决下坠

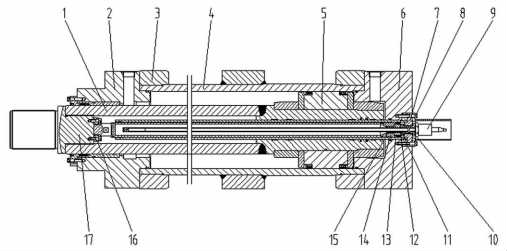

普通做法是在油缸里套一根保护管，但保护管本身细长，行程越长悬臂越软。这个办法是把传感器和保护管整体装进一根更小的小油缸里：小油缸缸底跟大油缸缸底固定，传感器、保护管、小缸筒都随小油缸缸底固定；磁环和铜环固定在小活塞杆上，小活塞杆又跟大油缸活塞杆连一起。

油缸动的时候，大活塞杆带小活塞杆和磁环一起动，小活塞杆里的铜导向套始终托着传感器保护管，小活塞杆本身又托着小缸筒。小油缸内径小、缸筒刚性远大于一根裸保护管，走完行程变形量也在安全范围内，传感器就不会被折弯。铜导向套耐磨，小缸筒外圆镀硬铬，寿命也长。

两种支撑方式对比

两种做法差在受力路径上，摆到一张表里最清楚：

长行程油缸内置的设计要点

要点有三：一、同轴度。小缸筒要和油缸缸底同心，偏了保护管照样受侧向力，结构再好也没用。二、对偶件的寿命。铜导向套耐磨、小缸筒外圆镀硬铬，这两处是长期运行的承载点，表面处理不到位的，几年下来间隙一大又开始晃。三、磁环与小活塞杆的固定。磁环和铜环固定在小活塞杆上，随大油缸活塞杆一起动，固定方式要能承受长期往复振动而不松。

选型时直接问厂家有没有这种嵌套支撑结构。只看量程表选型，6 米以上的问题基本无解。

现场坑点与验收

现场坑点：长行程内置传感器，选型时别只看量程，得问清楚厂家有没有这种嵌套支撑结构；光加一根保护管，6 米以上该弯还是弯。装的时候小缸筒跟大缸底要同心，别偏。

验收阶段建议做三件事：一是空载全行程走两遍，听小活塞杆处有没有异响、卡涩，铜导向套不该有明显摩擦声；二是测同轴度，小缸筒与外缸底的偏心量按图纸要求核，偏了要么修配要么返工，别带着装；三是查数据一致性，全行程内读数应连续无跳变，两端限位处的重复性尤其要看，因为它最容易被保护管的下坠量放大。这三步花的时间不多，但能把大部分早期问题挡在调试阶段。

液压缸磁致伸缩位移传感器常见问题

问：油缸行程超过 6 米，磁致伸缩位移传感器的保护管为什么会弯？
答：6 米以上保护管伸到最外端就是一根细长悬臂，越长越软，自重往下坠，油缸一动侧向力再顶一下就容易折；光在外面套一根保护管解决不了，6 米以上该弯还是弯。

问：长行程油缸内置磁致伸缩传感器，靠什么托住保护管？
答：靠小活塞杆里的铜导向套。传感器、保护管、小缸筒都固定在小油缸缸底，磁环和铜环装在小活塞杆上；油缸动作时铜导向套始终托着保护管，小活塞杆又托着小缸筒，小缸筒刚性比裸保护管大得多。

问：长行程油缸内置磁致伸缩位移传感器，选型还要问厂家什么？
答：问有没有嵌套支撑结构。只看量程不够，6 米以上的悬臂问题得靠结构解决；装的时候小缸筒跟大油缸缸底要同心，偏了保护管照样受侧向力。小缸筒外圆镀硬铬、铜导向套耐磨，这几处决定它能不能长期用。

问：嵌套小缸筒方案，为什么还要强调铜导向套的有效支撑长度？
答：因为托住保护管的实际是铜导向套这一段。支撑长度不够，保护管在小活塞杆外那一段仍是悬臂，行程拉长照样下坠；支撑长度够、同心度好，保护管的挠度才被压在安全范围里。这也是选型时要连小缸筒内径一起核的原因。
