电阻式拉绳位移传感器多通道USB采集装置怎么搭

电阻式拉绳位移传感器做工程试验，与其拿通用多通道采集卡去凑，不如直接配一套专用的多通道 USB 采集装置：12V 恒压供电、四路同步采样、时域频域波形实时显示，出来的就是位移量，不用再做二次处理。链路怎么搭、采样率怎么设、哪里容易出问题，下面按现场顺序讲一遍。

电阻式拉绳位移传感器为什么要配专用采集装置

电阻式拉绳位移传感器大多是电压输出，也有电流和脉冲两种，量程常见 10~1000mm，属于能动态测量的那种。工程试验里用它，省事的做法本该是直接读位移；可拿通用多通道采集卡去接，麻烦就来了——通道数按满配设计，实际只用三四路，钱花在冗余上；配套软件是通用采集软件，采回来一串电压值，还得自己换算成位移、自己画曲线。

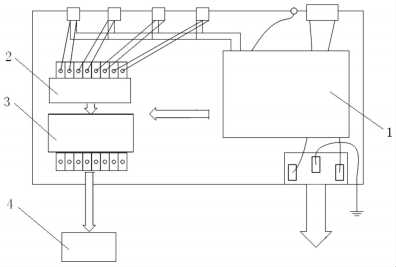

专用采集把这三件事一次做掉。中间就三块电路：传感器供电电路给 12V 恒压；信号调理电路对传感器输出做低通滤波，把电压调到 AD 的输入范围；数据采集单元是 16 位 AD 芯片加外围，USB 直接连电脑。四路同时采，实时显示时域和频域波形，Y 轴范围能改，最大值、最小值、平均值、主频直接出。

采集链路就四段，哪段出问题都像「读数不准」

整条链路拆开就四段：12V 恒压供电 → 信号调理（低通滤波加量程匹配）→ 16 位 AD 与主控 → USB 上传电脑。这四段是串联的，任何一段不对，你看到的现象都差不多——数值不对。所以排查不能靠猜，得按段往下卡。

采样率、分辨率、通道数这三个参数怎么定

采样率不是越高越好。按经验，采样率取被测运动最高频率的 5~10 倍就够：动作慢的场合，比如闸门、千斤顶，几 Hz 到十几 Hz 已经能画出完整曲线；往复快、要看振动细节的，几十 Hz 起步，具体还是以工况为准，不确定就写出来跟厂家对一遍。设得过高，数据量涨得快，USB 这条线反而容易堵。

分辨率靠 16 位 AD 加前端量程匹配一起保证，多数场合够用。这里有个容易忽略的点：量程匹配把信号压得太小，虽然仍落在 AD 输入范围内，但有效位用不满，分辨率就被白白浪费。通道数按实际路数配，四路是常见档，试验台上同时盯几根油缸或几个测点，一路一个通道，别把两路串在一起省通道。

两个常踩的坑，现象、原因和处理

坑一：整条曲线全程带 50Hz 毛刺。现象是波形上叠着一层规律的纹波，设备停下来不动也照样有。原因一般是低通滤波的截止频率设得太高，工频这类干扰衰减不掉，直接串进采样通道；再加上信号线屏蔽没接好，干扰更容易钻进来。处理办法：把截止频率往下调，屏蔽线单点接地，传感器信号线和动力线分开走线槽。

坑二：数据隔一阵丢一次。现象是曲线中间断一小截，或者软件提示采集中断。原因是 USB 线拉得太长，供电和信号一起劣化；笔记本 USB 口带载不够也会这样。处理办法：换短的优质 USB 线，加一个有源 USB HUB，采集软件里的缓冲深度也调大一点。

常见问题

问：电阻式拉绳位移传感器配专用采集装置，传感器供电给多少伏？
答：给 12V 恒压，而且必须真稳压。电源一漂，电阻分压跟着漂，读数就不准。这一级是专用采集三块电路里排在前面的传感器供电电路，也是常被省掉的一级。

问：模数转换为什么选 16 位？
答：16 位能保证位移分辨率，前端还有低通滤波把电压调到模数转换的输入范围。四路同时采，USB 直连电脑，时域频域波形一起显示，最大值、平均值、主频都直接出，不用再写换算程序。

问：采集的数据老有工频干扰，先查哪里？
答：先查采集端低通滤波的截止频率，设得太高，工频这类干扰就衰减不掉，直接串进采样通道；再查信号线屏蔽和接地，USB 线也别拖太长，太长供电会不稳，必要时加个有源 HUB。

问：四路通道之间读数互相影响，是什么原因？
答：多半是地线没处理好。四路共用一个电源、共用一根细地线，电流在细线上产生压降，就串到别的通道去了。把地线加粗、单点汇集，信号地别和动力地混接，基本就能压住。

问：这套装置能不能接电流输出或者脉冲输出的拉绳传感器？
答：标准调理电路是按电压输出做的。电流输出要先并一个精密取样电阻转成电压，脉冲输出则要改成计数器方式采集，两种都得在订货时说清楚，让厂家按你的输出型式配前端，别自己改。
