链条炉排锅炉煤层厚度拉绳位移传感器检测与应用

煤层厚度拉绳位移传感器要解决的是链条炉排锅炉一个很实在的问题：煤层铺多厚，得有个数进系统。以前煤闸板开多高全靠人爬到炉前看，煤层厚度这个参数根本进不了控制系统，煤耗计量就是一笔糊涂账。下面讲清传感器固定在哪、钢丝绳怎么走、4mA 和 20mA 对应哪两个位置，以及炉前高温烟尘环境里怎么装才待得住。

煤层厚度为什么一直测不准

链条炉排锅炉调给煤量就两招：要么改炉排转速，要么动煤闸板高度来控制煤层厚度。这两个手段里，闸板高度更直接——闸板抬高，煤层就厚，给煤量就大。

问题在于，闸板开多高、煤层铺多厚，以前全靠人爬到炉前看，没有高度信号进系统。运行工况一变，司炉只能凭经验手动调，煤耗计量自然不准，时间一长也很难说清到底是煤的问题还是操作的问题。

再一个难处是环境。煤闸板旁边高温、烟尘大、还有潮气，传感器要在那儿长期待着，选型和安装方式都得提前想清楚，不能按普通车间的做法照搬。

煤层厚度拉绳位移传感器怎么测煤闸板高度

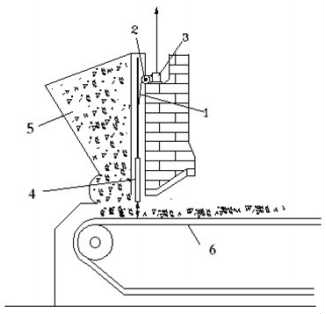

做法很直接：把带不锈钢丝绳的煤层厚度拉绳位移传感器固定在煤闸板一侧上方的护板上，别让它正对炉膛。钢丝绳绕过一只导向滑轮变向，末端连到煤闸板本身，或者连到它的吊杆上。

煤闸板一上一下动，钢丝绳跟着放收，传感器就把闸板高度变成标准电信号。这一段走的是柔性连接，闸板的小幅晃动和导轨间隙不会硬传到传感器轴上，比硬顶着的测量方式耐造。

标定也简单——闸板到最低点时把输出调到 4mA，到最高点调到 20mA，中间任何位置都和高度成线性正比。这个 4~20mA 信号直接送给煤耗积算仪或者 PLC，煤耗计量就有准数了。

有了这个高度信号，给煤量就能自动调节：煤层偏薄就抬闸板，偏厚就落闸板，炉排转速也能跟着联动，不用司炉一直守着看火。

双闸板锅炉：钢丝绳分两股，中间加平衡环

大中型锅炉往往是左右两块煤闸板。钢丝绳在传感器前面分成两股，各绕过一只导向滑轮，分别连到左右闸板。

两股线中间穿一个平衡环，两线的夹角越小越好。两块闸板同步调到最低时定 4mA、最高时定 20mA，中间位置照样是线性的。

万一两块板调得不齐，平衡环自动找平，传感器读到的是两块板的平均高度，输出依然是一条直线。有人问为什么不装两支传感器分别测——可以，但老锅炉现场常没那么多安装位，一支加平衡环更省地方，接线也简单。

标定：4mA 和 20mA 各对应哪个位置

标定的关键是两个端点必须用真实位置，不能拿理论行程去凑。按这个顺序做：

1. 把两块闸板同步落到最低位置，调零点，让输出为 4mA，并在现场记下此时的实际闸板高度。
2. 同步升到最高位置，调满量程，让输出为 20mA，同样记下实际高度。
3. 中间选三到五个点，比如 25%、50%、75%，用钢尺实测闸板高度，核对换算出来的厚度差多少。

如果中间点偏差明显、两头准，多半是绳在滑轮上绕的圈数变了或者有卡滞；如果整体平移一个固定量，那就是零点没重标，重新走一遍第一步就行。

炉前安装的坑：高温、烟尘、滑轮

头一条是别把传感器直接对着炉膛烤，固定在外侧护板上，能挡热辐射就再加一层隔热挡板。信号线用耐温型的，别贴着炉壳走线，那一段温度比环境高不少。

第二条是导向滑轮。滑轮要转得灵活，加防尘；钢丝绳别和闸板上的煤灰、铁块摩擦，绳的走向上不要有尖角、焊疤，这些地方磨上几个月就会起毛断丝。

第三条是检修空间。老锅炉现场本来就挤，好在拉绳方案靠钢丝绳柔性走线，本体基本不用大改，加装就能用——这是它比硬轨式测量更适合老炉子的地方。

两个现场案例

第一个：有台炉子装好以后，冬天早上读数总要"卡"一下才跟着动，白天又正常。拆开看是导向滑轮里积了煤灰、又凝了水，结成硬块把绳卡住了。把滑轮换成带密封的、再加个防尘罩，这个毛病就没了。

第二个：有一次两侧闸板高度差了两三公分，显示却一直"正常"。查出来是平衡环卡死没跟着走，两股绳实际上只有一股在拉。把平衡环换成转动灵活的、定期清灰，读到的平均高度才可信。

常见问题

问：链条炉排锅炉测煤闸板高度，传感器固定在哪个位置？
答：装在煤闸板旁边、靠上方的护板上，别让它正对炉膛被烤着。绳子先绕过一只导向滑轮拐个弯，另一头接到闸板本身或者它的吊杆上。闸板上下动，绳子就跟着收放。

问：煤闸板高度标定时，4mA 和 20mA 各对应哪个位置？
答：标的时候把两头定死：闸板落到最下面那个位置，输出校到 4mA；升到最上面那个位置，校到 20mA。这中间的任意高度，输出都跟它成正比、是条直线。

问：左右两块煤闸板调得不齐，拉绳传感器读数会怎样？
答：钢丝绳在传感器前分成两股、各绕一只导向滑轮分别连到左右闸板，中间穿一个平衡环，两股线夹角越小越好。闸板不齐时平衡环自动找平，读到的是两块板的平均高度。

问：老锅炉没预留安装位，也能加装吗？
答：能。这套吃的就是软绳，线能绕着走，本体基本不用动，现场就能挂上去。滑轮得转得顺，别让绳去蹭闸板上的煤灰和铁疙瘩，绳的走向上别留尖角和焊疤。

问：测出来的煤层厚度和实际差不少，先查哪里？
答：先按三点法核一遍：最低点、最高点、中间点。两头准、中间偏，查滑轮有没有卡滞、绳有没有多绕；整体平移，查零点是不是没重标。这两样都排除，再怀疑传感器。
