桥梁拉绳位移传感器：顶进偏移与移动距离测量

桥梁拉绳位移传感器在顶进施工里就干两件事：量桥架往前顶了多少米（顶进行程），量桥架有没有左右跑偏（偏角）。以前靠人蹲在边上拉尺子、看经纬仪，顶一程停一程，既慢又危险；现在用五支传感器把这两个量实时接出来，配上视频画面，超限就地报警停顶。下面按现场顺序，把布置、选型和踩过的坑讲清楚。

桥梁拉绳位移传感器测的是哪两个量

先说顶进行程。顶进法施工是拖曳钢索把桥架一点一点往前推，推了多少、还剩多少，直接决定下一顶千斤顶的行程和纠偏量。这个量好理解，就是一条直线的距离，测起来直来直去。

难的是偏角。桥架是几米到几十米长的大家伙，两侧受力稍有不均就往一边偏，偏了对不上设计轴线，轻则返工，重则卡死顶不动。偏角不是直接量出来的，是靠两侧的位移差间接换算的，所以传感器装在哪、怎么贴，比传感器本身还讲究。

拉绳式在这里合适，是因为它测的是直线位移：桥架一动就拉动钢丝绳，内部把绳的位移转成线性比例的电信号；往回走时回旋装置自动收绳并保持张力，拉出去多少、收回来多少，读出来的数对得上。

五支传感器怎么布置

整套配五支：一台大量程装在桥架端面，专门测顶进移动距离；四台中量程装在两侧，每侧两台测偏移。为什么一侧要两台？单台只能测一个点，两台能互相印证，一支漂了当场就能看出来，不至于把整桥偏角带偏。

偏移的测法是让传感器通过滚轮和桥架侧帮搭上，滚轮中心紧贴桥架侧面。桥架往前顶时滚轮跟着转；只要桥架朝某一边偏，滚轮和桥架的接触点就产生一个垂直方向的位移，按几何关系换算出这一侧的偏离角度，另一侧同样算一遍，两边一对照就是整桥的偏角。

量程、输出与防护怎么定

传感器选型不用纠结品牌先看三样：量程、输出、装得住。量程按实际要测的距离留余量，别卡着边选；输出看后端采集模块吃什么；防护等级看现场，露天顶进要按雨天、扬尘的工况定。

还有一条别省：五支传感器的编号、安装朝向、左右位置在图纸上标死，接线时对着号接。左右接反了，偏角的正负号就全反了，报警会往反方向报。

信号从采集箱到上位机这条链路

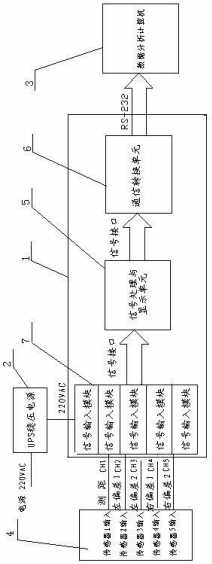

五支传感器的线全部进现场的信号采集箱，箱内按三级走。第一级是信号输入模块，负责把各路传感器接进来；第二级是信号处理与显示单元，做调理、换算和本地面板显示；第三级是通信转换单元，把结果转成 RS232 送到数据分析计算机。

上位机拿到数不是摆着看的。它把实测的顶进距离、偏角和设计路线、允许偏差逐点比对，超限就报警、提示停顶。视频画面同步录，事后复盘时哪一顶偏了多少，数据和画面一帧一帧对得上。

现场还有一处最容易被忽略的：顶进作业区用电杂，电焊机、水泵、动力柜都在附近起停，装置专门配了 UPS 不间断电源。它不是给传感器省电的，是防止瞬间断电把采集过程和存储里的数据冲掉——数据断一段，那段顶进等于没监控。

现场踩过的三个坑

第一个是滚轮打滑。现象：顶进开头偏角读数正常，顶到十几米后读数慢慢往一侧爬，越爬越大，可视频里看桥架姿态又没明显变化。原因：滚轮和桥架侧帮之间进了泥浆，轮面糊住打滑，实际转角比桥架位移小，换算出来自然偏。处理：清理接触面，轮面做防滑处理，给滚轮加轴向限位，让它始终贴紧侧帮。

第二个是支架变形。现象：装好用了两三个月才开始出毛病，偏角零点每天往回走一点。原因：传感器支架是几块板拼焊的，焊完没做去应力，内应力慢慢释放把安装面带偏了，对中一歪，几何换算的前提就没了。处理：换成一体折弯件，焊接件焊后去应力，安装面加定位销锁死。

第三个是线缆混走。现象：数据偶尔跳一下，水泵、电焊机启动的瞬间最明显。原因：信号电缆和动力电缆塞在同一个线槽里，动力线启停的冲击直接耦合进来。处理：信号线单独穿管走，屏蔽层单端接地，和动力线分槽；实在要交叉就走直角，别平行捆着走。

装完怎么验收、平时怎么维护

装完当天就过一遍，别等开顶了再回头找问题：

• 逐一核对五支传感器的朝向和编号，左右别接反——接反了偏角正负全反。
• 手动推桥架几毫米，看上位机读数同步变化、方向正确，两侧变化量大致对称。
• 用卷尺比一次端面测距读数，差值控制在量程允许误差内，超了先查量程标定。
• 屏蔽层、接地、UPS 逐个确认，接地电阻按设计值测一遍。
• 空顶一程，看曲线是否平滑，有没有毛刺和跳点。

维护就三板斧：顶进前后各擦一次滚轮和桥架接触面；检查钢丝绳有没有毛刺、断丝，出线口有没有积泥；雨雪天重点看接线盒和穿线孔的密封，水汽顺着线进去最容易坏芯体。这类小活花不了几分钟，但能挡掉大部分突然停顶。

常见问题

问：顶进监控一共用几支拉绳位移传感器，各测什么？
答：五支。端面一支大量程测顶进移动距离，两侧各两台共四台中量程测偏移。一侧两台是为了互相印证，单支漂了不容易发现。

问：桥架左右跑偏的角度怎么换算出来？
答：让传感器通过滚轮和桥架侧帮贴住。桥架往前顶时滚轮跟着转，一旦桥架朝一侧偏，滚轮和桥架的接触点就有垂直位移，按几何关系换算出这一侧偏角；另一侧同样算一遍，两边对照就是整桥偏角。

问：信号怎么传到上位计算机？

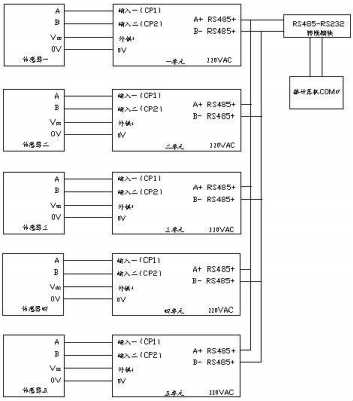

答：五路都进现场采集箱。箱内第一级信号输入模块接传感器，第二级信号处理与显示单元做调理换算，第三级通信转换单元从 RS232 口送出去，最后进数据分析计算机。整套配 UPS，防瞬间断电丢数据。

问：偏角测不准，先查哪里？
答：先查滚轮。偏角全靠滚轮和桥架侧帮的接触来读，轮子离缝或打滑，量出来就偏。其次查支架安装面有没有变形移位，最后查屏蔽层接地。

问：为什么非要和视频一起用？
答：传感器给的是数，视频给的是画面。超限报警时，看曲线知道偏了多少，看画面能判断是桥架真偏了、还是传感器蹭到了障碍物，两边一对就不用猜。
