磁致伸缩位移传感器防护改进方案：内置改外置

磁致伸缩位移传感器防护改进方案，说白了就是把传感器从横移油缸肚子里挪出来，改到缸旁边的外置机构上测。1200、1450 型六辊可逆轧机中间辊横移油缸的位置检测，原来都是把传感器装在油缸内部的，那个位置乳化液天天冲、天天泡，还叠加油缸自身漏油，电路板经常进水进油烧坏；传感器又朝上装在横移架上，出线口那根线检修时经常被轧断、踩破。改外置以后，这两个病根一起拔掉。

原来装在油缸里，为什么非坏不可

先看环境。中间辊横移油缸就在乳化液喷淋的区域内工作，乳化液是天天冲、天天泡，油缸自己还会渗漏油。传感器内置，等于把它泡在「水加油」的混合液里，壳体密封再讲究，长期也是往电路板方向渗。进水进油一次，板子就烧，这是老方案最集中的失效点。

再看机械伤害。传感器朝上装在横移架上，出线口和电缆正好落在人容易碰、工件容易轧的高度。工人换工作辊十字轴、日常检修、给支承辊加油插油雾管的时候，那根线经常被轧断、被踩破绝缘皮，直接短路。这类损伤看着是「意外」，但在那个位置天天干活，出问题只是早晚。

后果更麻烦：一个横移架上两个油缸、各配一支传感器，坏一支，两个缸就不同步，横移架中间的连接板先被别坏，机组被迫停车。而传感器封在油缸肚子里，换一支又费劲又耗时，停机一长，开机率掉得厉害。所以这不是换件成本的问题，是停线损失的问题。

磁致伸缩位移传感器防护改进方案怎么改

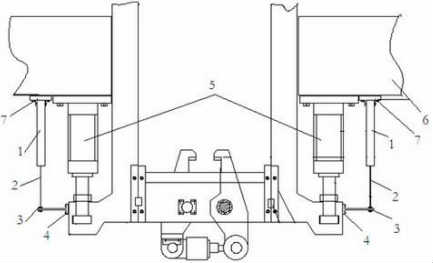

思路一句话：把测量机构整体搬出油缸外壳，挂到横移油缸旁边，让传感器在体外直接量位移。具体做法是——固定架底座下面装直线位移传感器，传感器接一根拉杆，拉杆再通过固定支架连到固定横座上。油缸伸缩带动横移架，拉杆跟着走，传感器在体外把这段位移读出来。

这么一挪，收益是看得见的。传感器不再泡在乳化液和油里，进水进油烧板子的路子断了；出线口挪到了人手碰不到、工件轧不着的位置，踩线轧线的问题基本消除；维修时拿万用表在外面直接量就行，不用拆油缸，换件快，停机时间大幅缩短。

外置机构的机械细节

外置方案的关键在三个连接点：传感器固定在固定架底座下面，底座刚度要够，别用薄板拼焊；传感器接到拉杆，拉杆要足够刚、不能有明显的挠曲和间隙，否则位移还没传到传感器就先损失一截；拉杆再经固定支架连到固定横座上，把这段全部锁成一个刚性链路。

对齐也一样重要。拉杆的运动方向要和油缸行程方向基本一致，别让拉杆带着角度推传感器。角度一出来，一是读数非线性、二是拉杆和导向件磨损快。安装面找平、拉杆找正，这两步花的时间，比后面反复调读数省得多。

螺栓防松得按轧机的振动等级来做。现场振动不小，本体一松，零点就慢慢漂，两支传感器的读数还会不一致，同步的毛病又回来了。底座、支架、拉杆头上的紧固件，建议检修时列进定期检查清单。

改造选型与对零

现场两个坑

现象→原因→处理：有套改造后运行一两个月，两支传感器读数开始有零点几毫米的差，同步报警偶尔报。查传感器本体都是好的，最后发现是拉杆连接处的锁紧螺母松了，拉杆有了轴向间隙。按扭矩重新锁紧、加防松胶，再重新对一次零，差值就消除了。外置机构的松动，是这类改造最容易忽略的失效源。

现象→原因→处理：还有一回是外置传感器读数偶发跳变，尤其拿水冲地的时候。拆开出线口看，电缆接头做得不严，水汽进去了。把接头重做、出线口朝下、外面加了个防水护套，跳变就没了。外置虽然脱离了油浸，但乳化液飞溅和冲洗水照样能找上门，密封不能省。

磁致伸缩位移传感器常见问题

问：六辊轧机中间辊横移油缸，传感器原来为什么老烧坏？
答：装在油缸内部，乳化液天天冲天天泡，加上油缸自己漏油，电路板进水进油就烧。而且传感器朝上装在横移架上，出线口那根线检修时经常被轧断、踩破绝缘皮，直接短路。

问：改成外置以后，传感器具体怎么装？
答：把直线位移传感器挪到固定架底座下面去，它上头连一根拉杆，拉杆再由固定支架搭到固定横座上，整套检测的东西就这么挂在横移油缸的旁边。油缸一动，横移架跟着走，拉杆也被带着跑，传感器在体外把位移读出来。

问：一支传感器坏了，为什么整条线要停？
答：一个横移架上有两根油缸，一根配一支。哪支一坏，两根缸就配合不上，横移架中间那块连接板先被别变形，机组只能停下来。而且原来传感器封在油缸肚子里，换一支又麻烦又耗时间，停机一长，开机率就掉。

问：改外置以后，为什么还要重新对零？
答：一台横移架上有两个缸、各配一支，得分开量，量出来还得一样，不然两个缸走不齐，同步的毛病又回来了。换成体外安装以后，两支都得重新对一回零点，把两个缸的位置基准拉到同一条线上。外置那支的量程，就照着横移油缸真正能走的行程来挑。

问：外置改造要不要动油缸本体？
答：一般不用大动油缸本体，主要是在固定架底座和固定横座之间加一套传感器、拉杆和支架。前提是本体机械状态要好，拉杆链路要刚、要对正，否则读数的毛病会从「泡油烧板」换成「机械松动」，一样难缠。
