轧机位移传感器怎么选：辊缝、压下与弯辊

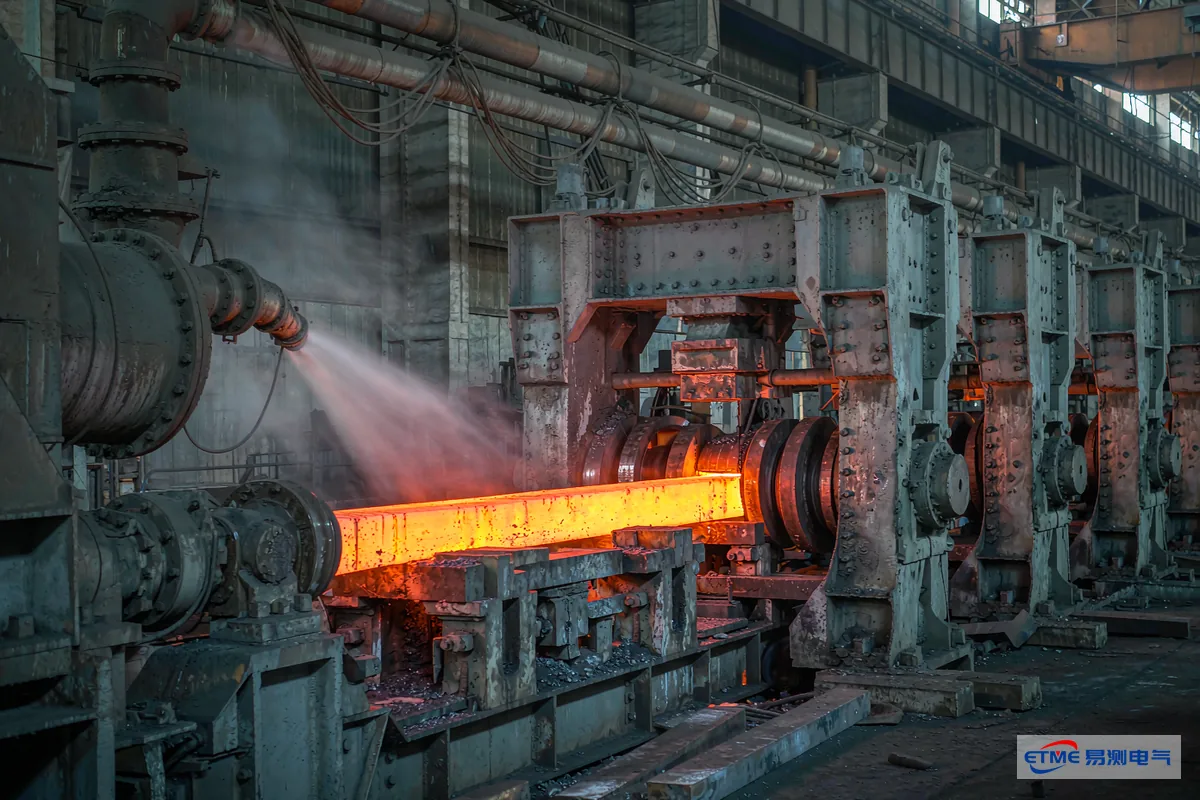

轧钢车间大概是位移传感器最不好待的地方之一：红钢从旁边过，热辐射直接往身上招呼；除鳞水时不时扫过来，潮湿又不干净；轧机咬钢那一下冲击很大，机架和管道都在震；再加上氧化铁皮和油污，几个月就能把一个看着挺结实的传感器搞出毛病。

但轧机又偏偏离不开位移测量。辊缝开度、压下位置、弯辊与活套，这些量直接决定板形和厚度，是自动厚度控制（AGC）的输入。反馈不准或者不稳定，出来的板子就是楔形、波浪形，严重的直接判废。

这篇把轧机上的测点分布、各测点的要求差异、以及高温水淋环境下的落地做法讲清楚，文末给一张选型与防护核对表。

轧机上要测哪些位置

一条热轧线从粗轧到精轧，需要位移反馈的地方不少，要求也各不相同：

其中辊缝是最要命的一个：AGC 的厚度控制全靠它。辊缝反馈差零点几毫米，出钢板厚差就跟着放大。所以压下位置反馈最看重的是长期稳定性，而不是短期分辨率。

为什么轧机偏爱内置式磁致伸缩传感器

轧机压下缸内部空间有限、又处在高温水淋环境，外置机构（拉杆、拉绳）容易被冲击和铁皮打坏，所以压下与弯辊位置大量采用内置式磁致伸缩位移传感器——测杆直接做进油缸，活塞上的磁环随活塞移动，电子仓留在缸体外侧。

• 没有机械接触：磁环与波导丝不接触，没有磨损件，适合高频往复、长期在线；
• 绝对式输出：断电重启不需要回零，轧机频繁换辊、停机检修后直接可用；
• 抗污染：测杆被液压油包围，反而避开了外界的铁皮与水汽；
• 可做进缸体：省去外置机构，减少被冲击打坏的机会。

对应的前提是：必须按液压系统的工作压力选耐压等级。轧机压下系统的压力不低，压力等级不够，短期看不出问题，用久了密封渗油才发现，此时往往已经影响生产。

三条硬要求

要求一：扛住高温与热辐射

压下缸附近、轧机牌坊内侧，热辐射非常可观。常用做法：

• 用隔热延长杆把电子仓移出热区：测杆伸进缸内，电子仓通过延长结构留在外侧较凉的位置；

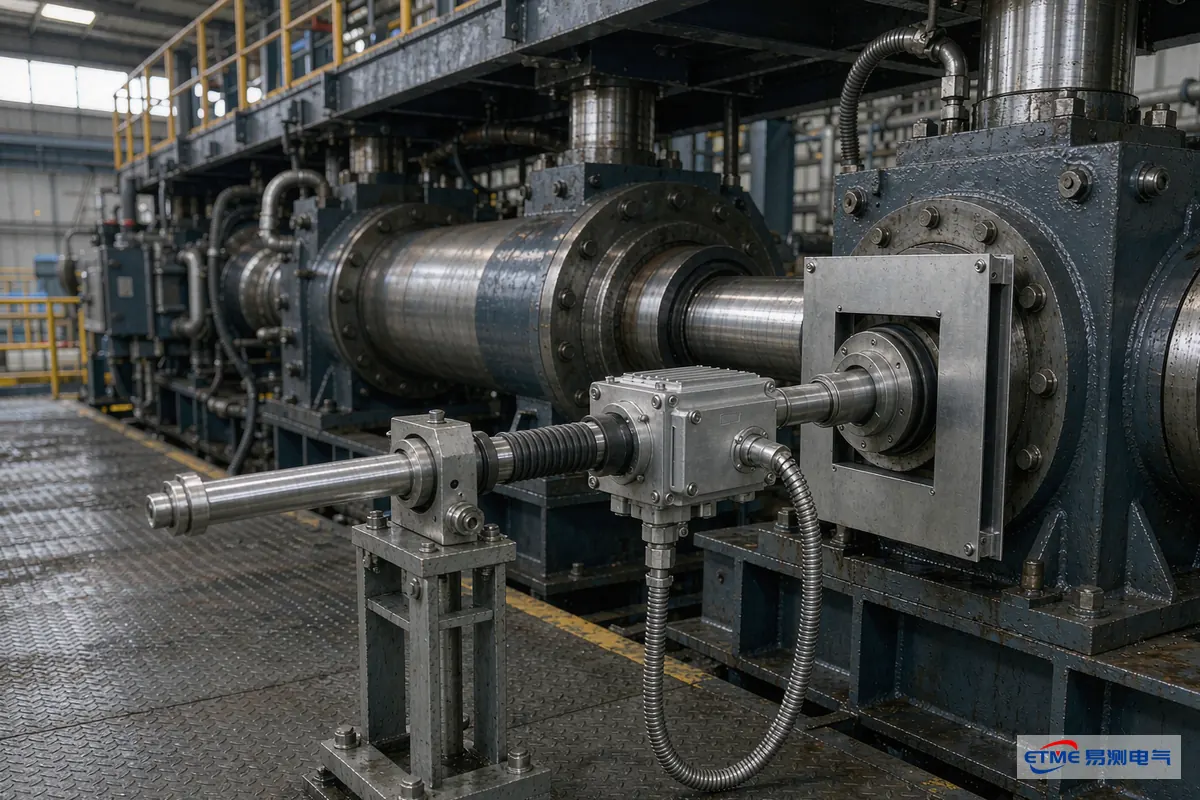

• 加装隔热板或热辐射挡板：注意留出对流通道，别把散热也一起挡住；
• 选耐高温电缆：普通 PVC 线在热区很快发硬开裂，接头处最先出问题；
• 必要时加冷却措施：某些轧线会用气冷或水冷套，但要防止凝露。

要求二：扛住水淋与氧化铁皮

除鳞水与氧化铁皮是另一对杀手：

• 防护等级要够，接线口朝下或朝侧，别朝上兜水；
• 接插件加防护套或做灌封，别让水直接打到针脚；
• 电缆加金属软管保护，但软管末端做滴水弯；
• 避免传感器装在积铁皮、积水的低洼处。

要求三：扛住咬钢冲击与振动

• 支架用厚料、加宽支撑面，别靠一颗细螺栓悬着；
• 螺栓加防松措施，咬钢冲击下最容易松；
• 电缆在传感器出口做应力释放，别让电缆把振动传到接线端子；
• 磁环与测杆之间保持顺畅滑动，不允许卡涩。

安装与调试常见的坑

1. 同轴度没找正：测杆与运动方向不平行，磁环在杆上别劲，短期读数尚可，跑一段时间后磨损、读数不稳。
2. 耐压等级选低：内置式必须按系统工作压力选。压力等级不够，早期不出问题，用久了密封渗油才暴露。
3. 行程不留余量：量程正好卡在最大行程，撞机械限位就顶死。两端都要留余量。
4. 信号线与动力线并排：轧机动力线缆密集，信号线不分开走，干扰直接进采样，表现为辊缝反馈轻微跳动。
5. 只做单点反馈不做校验：压下位置长期使用后会有漂移，缺少定期校核的话，偏差会被 AGC 当成真实值一直用下去。

选型与防护核对表

轧机位移传感器常见问题

问：辊缝反馈最看重分辨率还是长期稳定性？
答：长期稳定性。AGC 是长期闭环，反馈哪怕慢慢漂移，控制系统也会把它当真实值用下去，最终反映到板厚上。分辨率再高，稳定性差也没意义。

问：内置式传感器坏了是不是要拆油缸？
答：视结构而定。选型时应考虑维护性，比如把电子仓设计成可单独拆换的部分，减少停机范围。这是选型阶段就要确认的，装完再改代价很大。

问：轧机现场能不能用拉绳式？
答：活套、导卫这类空间开阔、精度要求相对宽松的位置可以用，但要重点做防铁皮与水淋保护。压下与弯辊这类核心高精度测点，还是优先内置磁致伸缩。

问：传感器读数在咬钢瞬间跳一下，正常吗？
答：要区分幅度和持续时间。轻微波动属正常，若跳变幅度大或持续时间长，多半是干扰或支架松动。先查支架与螺栓，再查电缆屏蔽与走线。

问：耐高压位移传感器和普通型差在哪？
答：主要在结构强度与密封设计。内置式要长期承受系统压力，测杆、法兰与密封件都按压力等级设计。选型时不能按"差不多"估，必须核对系统实际工作压力。
