拉线位移传感器应用领域-长行程工业与基础设施

拉线位移传感器应用领域大体分三块：工业自动化、液压与橡塑机械、基础设施与重型装备。它靠一根软钢丝绳加反力弹簧回收来测行程，量程从几十毫米一直做到十几米甚至更长，对安装同轴度的要求比拉杆式松得多，长行程场合尤其吃香。下面按这三类，把典型量程、现场环境和选型侧重一次讲清楚。

拉线位移传感器应用领域，先按三大类分清楚

客户来问，十有八九是“我这个工况算哪一类”。归对了，选型方向基本就定了。按用途分，常见就是这三类：

• 工业自动化类：机械手、印刷机械、自动门、裁床、电梯平层、升降机、仓储货位。行程多在几十毫米到几米，节拍快、环境相对干净，拼的是重复精度和响应速度。
• 液压与橡塑机械类：注塑机、吹瓶机、轮胎硫化机、压延机、液压机、鞋机、橡胶机。行程几百毫米到数米，油污、高温、振动是常态，拼的是防护等级、耐温和耐振。
• 基础设施与重型装备类：水库水位、水闸开度、龙门吊、行车、工程车、港口设备、盾构机、桥梁伸缩缝、地质监测。行程几米到十几米以上，户外粉尘雨雪，拼的是大量程、防护和钢丝绳材质。

三类场合对传感器的要求差在哪

同样一支拉线位移传感器，装在裁床上和装在水闸上，看的东西完全不是一回事：前者拼节拍和寿命，后者拼防护和抗拉伸。下面这张表是现场归类时最常用的口径。

注意第三行的量程那一栏：十几米不是靠把本体加长做出来的，而是靠钢丝绳卷绕在卷线轮上实现的。量程越大，本体外形往往也跟着变大，现场安装空间得提前量，别等货到了才发现塞不进。

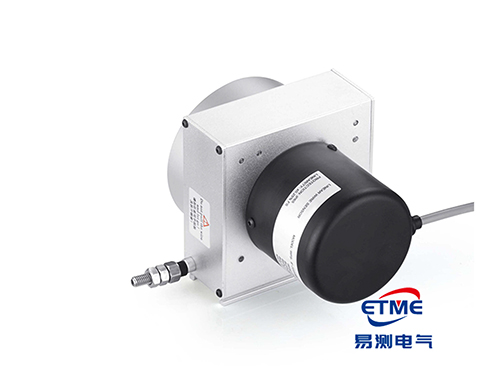

长行程为什么多用拉绳式，而不是拉杆式

龙门吊、盾构机、水闸这类设备，行程一拉就是好几米。拉杆式是靠一根硬杆直接跟着动，行程多长、杆就得有多长，机器上根本没那么多位置放。拉绳式把长行程“卷”进一个小体积里，用软钢丝绳拉出去，量程轻松做到十几米，对同轴度的要求也宽松不少。

另外这类设备的测量点往往离控制柜很远，输出信号、电缆走法都要提前规划。模拟量适合短线传输，距离一长就得考虑数字输出或者就地转接，这部分和量程是两件事，别混在一起谈。

长行程现场最容易踩的三个坑

第一个坑，只按行程选量程、不看安装空间。十几米量程的传感器本体不算小，现场常常没有合适的位置。我们碰到过一次，客户按图纸选好型号，设备到现场才发现立柱上被油管占满了，最后只能改支架、把出线方向反过来装，耽误了两天工期。

第二个坑，出线方向随便定、没留正。长行程的钢丝绳一旦斜着拉，磨损速度是短行程的好几倍——现象是用了两三个月绳就起毛，原因是绳在出线口边缘长期摩擦，处理办法就是重新对中，让绳和出线口轴线夹角控制在很小的范围内。这一点比短行程更要紧。

第三个坑，忽略回收力。行程越长，绳要克服的摩擦和自重越大。收回力不够，绳就会收不到位，读数跟着飘——现象是读数回零偏大、偶发跳变，原因是弹簧扭矩被长绳拖住，处理办法是选行程更宽的壳型，必要时改用回弹力更大的规格。

户外与基础设施场合：防护等级和钢丝绳周期

基础设施这一类，环境是最不客气的：冬天结露、夏天暴晒、平时粉尘雨雪。选型上第一要盯防护等级，第二要盯钢丝绳材质。普通镀锌绳在潮湿环境用一两年就开始锈，换成不锈钢绳或者带护套的绳，寿命能明显拉长。

水库水位、水闸开度这种户外点位，还要考虑出线方向能不能避开正面迎风迎雨的位置。装的时候把本体朝下或者侧向出线，比正对风雨好得多。桥梁伸缩缝、地质监测这类场合，往往是长期无人值守，可靠性比精度更要紧。

常见问题

问：龙门吊和盾构机测行程，为什么常用拉绳式而不是拉杆式？
答：这类机器行程拉得很长，机上安装位置又局促。拉绳靠软钢丝绳配弹簧收线，量程从几十毫米做到十几米，对同轴度要求也比拉杆式松，长行程装起来轻松很多。

问：轮胎硫化机、压延机这类橡塑设备，拉绳传感器装在哪合适？
答：它们属于液压与橡塑机械类，和注塑机、吹瓶机、液压机一个路子，装在活动部件的行程上做位置反馈。铁粉多、粉尘大的工位别裸装，护套材质和出线方向要能适应现场。

问：水库水位、水闸开度这种户外场合怎么挑？
答：行程按实际量程留余量，重点盯防护等级、出线方向和钢丝绳材质。它属于基础设施与重型装备类，和桥梁伸缩缝、地质监测一样靠绳回收，装的时候同轴度不用像拉杆式那么苛刻。

问：三类应用能不能用同一支传感器？
答：理论上能量程对得上就能用，实际很少这么干。工业自动化拼节拍和寿命，橡塑机械拼防护和耐温，基础设施拼防护和抗拉伸，同一支表很难三头都顾上，按主用途对号入座更实在。

问：长行程传感器量程要留多少余量？
答：常规按量程两端各留 3% 以上，行程长、动作频繁、装的是户外设备的，留得更宽一些更稳。留余量是为了不让绳拉到极限，也不让它收得太尽。
