压块机磁致伸缩位移传感器：替代接近开关的位置改造

压块机磁致伸缩位移传感器在这套方案里替掉的是接近开关：位置反馈从"几个固定点"变成连续的一条线，装配和检修都省事，屏幕上也终于能把整个挤压过程画出来。这套用法来自德国 Weima Maschinenbau GmbH（威马机械）——一家专做压块机和粉碎机的厂，他们把双挤压机构、压杆、预压缩机三处原来靠接近开关检测的位置，陆续换成了德敏哲 19P 和 18 系列磁致伸缩位移传感器。下面把改造的思路、核对项和调试步骤拆开说。

压块机磁致伸缩位移传感器要盯的三个位置

一台压块机上，需要知道位置的地方有三处，用途各不相同，别混在一起谈。

• 预压缩机：在上方把小压力把碎屑压实，防止碎屑失控冲进挤压室。它要按长度模式逐渐补料，直到达到规定木块长度，所以必须要连续位置，不能只有"到位"信号。
• 压杆：把碎屑挤压成型，需要知道挤压活塞的起点和终点，但更需要知道过程中走到了哪。
• 双挤压机构：木块被交替从左右两侧弹出。右侧挤压时左侧出块，然后左侧机构移到压缩缸前，接着右侧出块、左侧成型，如此循环。这个顺序里，任何时刻两套机构中必须有一套正好挡在压杆前面。

为什么原来的接近开关在这个工况上吃亏

威马早期用的是电感式接近开关，一台机器上要装好几个，检测三个距离或位置。问题出在三方面：

一是调节靠手感。装配工得把开关一只只拧进去，反复对位置、临时上紧、再最终固定。销售经理 Jorg Topfer 说过一句很实在的话：开关没调准，很快就开始坏。压块机工作时振动大、粉尘重，开关的感应距离本来就只有几毫米，一旦被撞偏，位置就不准了。

二是只有开关量。接近开关只告诉你"到了"或"没到"，中间过程一无所知。预压缩机要按长度补料，光有开关点没法算料量。

三是原来的链条方案太麻烦。预压缩机处，他们一度是自己设计了一套机构：一个接近开关扫描气缸上的滚珠链条，链条由金属和非金属滚珠交替组成，活塞运动时开关取脉冲，PLC 数脉冲算距离。这套东西不精确，安装和校准工作量还大。

表格里最值钱的一行其实是最后一行。接近开关本身不贵，贵的是它坏的时候机器得停。换成一整套连续位置反馈之后，客户拿到手的就是更低的维护成本，这一点在设备全生命周期里才看得出来。

改造怎么落地：先核对三样，再动安装位

老设备换传感器，最怕拿过来就装。按下面三样先核一遍，能省掉大半返工：

1. 行程：量准这一处实际要走多远。压块机的三个位置行程差别很大，双挤压机构的行程往往比预压缩机长得多，别按某一处的量程统一报。

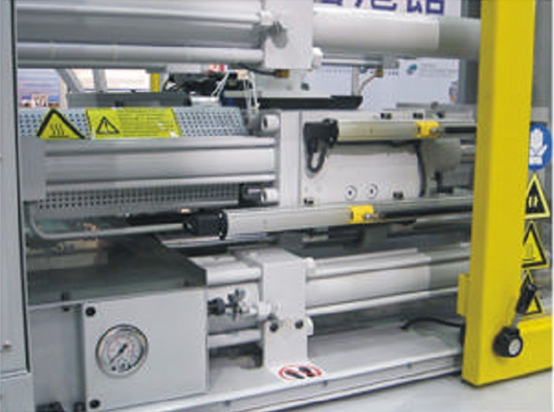

2. 安装位：尽量沿用原来的安装基准面。19P 装在双挤压机构的液压缸上，定位件接到液压活塞；18 系列装在压杆的液压缸上，定位件接挤压活塞。装反了或者基准不共面，读数会随机构晃动变。
3. 输出类型：这几处的 PLC 都要 4~20mA 模拟量。传感器输出要和 PLC 模拟量卡件匹配，量程要覆盖全行程并留一点余量。

装法本身不复杂：把传感器固定在液压缸上，把带导轨的定位元件连到活塞上，就这些。关键是安装面要和活塞运动方向平行，不然磁环走的是斜线，读数会在同一个位置反复跳。

调试：让 PLC 自己去学两个端点

装好之后不需要像接近开关那样一个个对螺钉。威马的做法是电气人员直接用 PLC 给传感器做示教：让机构走到"最左位置"停下，把当前测量值记下来当左限；再走到"最右位置"，记下右限。PLC 用这两个端点算出 4~20mA 的对应关系，这个模拟量只和双挤压机构的两个位置有关，直接拿去显示。

所以对编程的人来说，这套传感器用起来和一个开关一样顺手——只不过多了一条连续的位置曲线。三处的设置方式完全一样，都能通过 PLC 的示教程序做。

调完之后一定要走两三个整循环，重点看两件事：一是双挤压机构交替出块时，两条曲线有没有同时落到"没挡住压杆"的区间；二是屏幕上的位置和实际木块长度对不对得上。

现场容易出岔子的地方

另一个常见情况是信号跳。传感器线顺着液压管路走、和电磁阀控制线捆在一个线槽里，读数上就会有毛刺。把传感器线单独穿管、屏蔽层单端接地，问题基本消失。这在压块机这种电磁阀密集的设备上尤其要注意。

还有预压缩机这一处。它要按长度补料，对位置精度反倒最敏感——位置偏差几毫米，木块长度就跟着差几毫米，长度模式下的产品一致性直接受影响。所以这一路的零点和端点示教宁可多做一遍。

常见问题

问：压块机上必须三处都换成磁致伸缩吗？
答：不一定，但三处换的思路是一样的。双挤压机构那处最值得换，因为它涉及 600 bar 压力下的安全逻辑；压杆和预压缩机两处换了之后主要收益是位置连续、可视化好做。可以先换一处跑一段时间，看效果再铺开。

问：原来接近开关的位置能直接挪过去用吗？
答：位置大致能沿用，但不能照搬。接近开关的安装点是按感应距离定的，位移传感器要按测杆行程和安装基准面重新核。原来的安装支架通常也要重做，尽量让安装面和活塞运动方向平行。

问：PLC 示教的端点会不会因为断电丢掉？
答：传感器本身输出的是绝对位置，断电不丢。但 PLC 里记录的左限、右限数值是程序里的参数，靠 PLC 的掉电保持区域或重新示教来保。建议把示教值也记在设备参数表里，换 PLC 电池或者改程序时能对回来。

问：压块机粉尘这么重，用久了要不要专门维护？
答：磁致伸缩本身没有滑动磨损件，维护量比接近开关小得多。要盯的是定位元件紧固件有没有松、磁环有没有被撞偏、电缆接头有没有进粉尘受潮。振动大的设备，紧固件每季度看一眼比较稳妥。
