直线位移传感器削弱供电波动误差:双路互补输出

发布时间:2026-08-04
直线位移传感器削弱供电波动误差:双路互补输出

直线位移传感器削弱供电波动误差,靠的不是把电源做干净,而是让传感器自己出两路互补电压,系统拿两路电压的比值去算位置。车间里伺服、变频器一多,10V 供电飘个 ±3% 很常见,单路电压输出的传感器跟着就带来 ±3%FS 误差,很多控制回路扛不住。双路互补这条路,等于把这份波动从根上约掉。

直线位移传感器(电子尺)
图:位移传感器现场应用实拍(易测电气)

直线位移传感器削弱供电波动误差:互补输出怎么工作

这类传感器一次出两路模拟电压:V1 在全行程里从 10%Vdc 爬到 90%Vdc,V2 正好反过来,从 90%Vdc 降到 10%Vdc。停在任意一个位置,两路读数相加恒等于 100%Vdc,V1 涨多少 V2 就掉多少,这就是常说的"互补"。

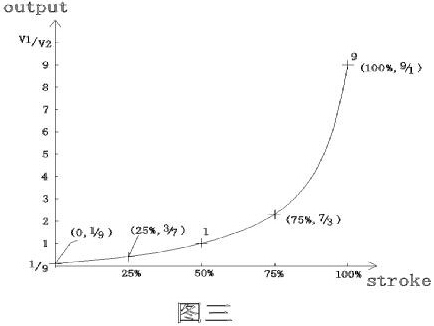

真正拿去算位置的不是某一路电压,而是比值 V1/V2。行程零位对应 1/9,中点对应 1,满程端对应 9。一条固定的比值曲线,把整个行程里每一个位置都唯一地标定了出来,不用再靠单路电压的绝对值。

V/Vdc 行程 90% 10% V1 V2 任意位置 V1+V2=100%Vdc | 零位比值 1/9 | 中点 1 | 满程 9

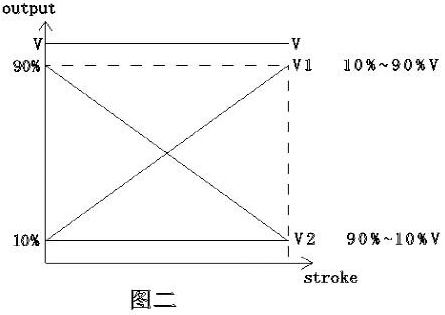

图:V1 与 V2 互补输出。供电整体抬高或压低时两条线同步平移,比值曲线不动
判断是否真的是互补输出,拿万用表量一下就行:停在某个位置记下 V1 和 V2,慢慢把供电调高 5%,两路读数应该一起变大,而两路之和仍贴着 100%Vdc。如果只有一路跟着变,那就是普通双路输出,不是互补。

为什么比值能把供电波动约掉

传感器内部是同一路供电在分压,供电从 10V 冲到 10.3V,V1 和 V2 会按同一个比例一起抬。分子分母同时放大,商自然不变。位置由这条固定的比值曲线唯一确定,采集端算出 V1/V2,就知道滑到哪儿了。

还有一个附带好处:碳膜用久了局部磨损,单路输出会变,但两路磨损的比例大体接近,比值的变化远小于单路的变化。所以这类结构在长期挂机的场合,稳定性比单路电压输出更好。

输出为什么不从 0% 起、也不顶到 100%?留的是余量。太贴近 0 时 V1/V2 会趋向无穷大,程序根本解析不出位置;顶满 100% 遇上供电上浮又会溢出。零位定在 1/9、满程定在 9,就是为了两头都留出安全区。

现场碰到过一次典型的:一台用了半年的电子尺,客户说位置读数每到行程后段就偏个零点几毫米,换电源、加隔离都没用。过去一量才发现,采集程序还是按单路电压标定的,根子上没换成比值算法,供电一波动误差就又灌进来了。改程序按 V1/V2 算之后,问题当场消失。

两路信号的取值范围与判据

把下面这张表打印出来贴到调试台旁边,接线和排查都用得上。供电按 10Vdc 标,实际读数按比例缩放即可。

位置V1V2V1+V2比值 V1/V2
零位10%Vdc90%Vdc100%Vdc约 0.111
1/4 行程30%Vdc70%Vdc100%Vdc约 0.429
中点50%Vdc50%Vdc100%Vdc1.000
3/4 行程70%Vdc30%Vdc100%Vdc约 2.333
满程端90%Vdc10%Vdc100%Vdc约 9.000

表里的两路之和一栏别小看,它是现场排查的金标准。正常时它应该稳稳贴着 100%Vdc;一旦明显偏离,多半是某一路引线接触不良、屏蔽接错或者采集通道本身有偏差,这时候先查线,别急着怀疑传感器坏了。

选型与接线要注意什么

选型上先确认两点:一是量程覆盖实际行程,两端各留一点余量;二是输出形式要写清"双路互补电压",别和普通双路电压输出混了,两者接线看着像,算法完全不是一回事。

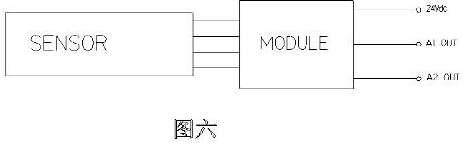

  • 供电:按样本标称的范围给,一般 24Vdc 或 10Vdc 两类,用哪种就按哪种标定,别中途换电压。

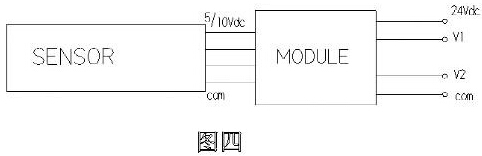

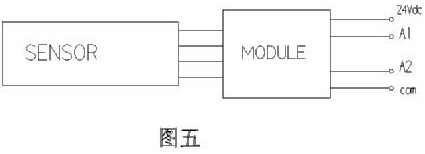

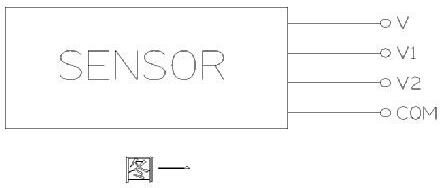

  • 信号线:V1、V2 各走一根,加一根公共地,屏蔽层单端接地,和动力线分槽走。
  • 采集端:必须用支持两路同步采样的模拟量输入,两路不能有明显时差,否则比值会抖。
  • 程序:按 V1/V2 查表或走公式换位置,这是整个方案成立的前提。

接线端子的具体定义每个系列不一样,动手前翻一眼对应型号的说明,别照着别的型号硬接。铰接式碳膜直线位移传感器这类结构,本体还有安装对中的要求,装歪了同样会影响读数,安装这一环和互补算法是两码事,都得做到位。

现场最容易踩的两个坑

第一坑是程序没改。前面那位客户的例子就是这个,传感器换了高价的双路互补款,程序还按老办法读单路电压,等于白换。第二坑是两路走线长度差太多。V1 走短线、V2 绕远路,两根线的分布电容和干扰耦合不一致,比值就飘,尤其在变频器旁边会明显看到抖动。

处理办法很直接:两根信号线尽量等长、并行、同槽走,屏蔽层只在一端接地。真遇到干扰严重的,把信号线和动力线拉开距离,比加滤波器见效快。

两路信号的差值有个自诊断用法:正常时 V1+V2 基本恒定,一旦这个和突然跳变或长期偏离 100%Vdc,可以直接当故障信号报出来。安全等级要求高的控制回路常拿这一条做交叉校验。

常见问题

问:双路互补输出的直线位移传感器,V1 和 V2 怎么配对?
答:两路是配对的,V1 从 10%Vdc 爬到 90%Vdc,V2 反过来从 90%Vdc 降到 10%Vdc。停在任意位置,两路读数相加都是 100%Vdc。算位置靠的是 V1 除以 V2 这个比值,单看一路电压不行。

问:供电从 10V 飘到 ±3%,互补输出为什么位置还不漂?
答:因为算位置用的不是某一路电压,而是 V1 除以 V2 这个商。电往上冲也好、往下塌也好,两路是绑在一起同涨同落的,一相除就把这份波动约掉了。你要是拿单路电压去定标,供电一跳,误差就直接灌进来。

问:行程两端为什么不到 0% 和 100%?
答:留的是余量。太接近 0 时 V1/V2 会趋向无穷大,程序解析不出位置;顶满 100% 遇上供电上浮又会溢出,所以零位放在 1/9、中点 1、满程端 9,两头都留出安全区。

问:换了互补输出传感器,PLC 程序还按单路电压标定行吗?
答:不行,这么干等于白换。程序里得改成拿 V1 和 V2 的比值去算位置,还照老办法读单路电压,供电一波动,那点误差就又冒出来了。

问:怎么快速判断现场装的是不是真互补型号?
答:万用表量两路读数,看两路之和是否恒为 100%Vdc,再调一下供电看两路是否同步变化。两条都对得上,就是互补输出;只有一路变,就是普通双路输出。

直线位移传感器削弱供电波动误差、双路互补输出的选型与接线问题,易测电气位移传感器工程师欢迎您的咨询。
