火力发电磁致伸缩位移传感器-快动止停阀冗余阀位反馈

火力发电磁致伸缩位移传感器主要用在主汽门、调门和快动止停阀的阀位反馈上：工况是高温、振动加电磁干扰，安全联锁又要求单点失效不能丢阀位，所以这类测点基本都上冗余型。

火力发电磁致伸缩位移传感器装在哪些设备上

火电侧用得上的位置不少：汽轮机主汽门和调门的行程、快动止停阀的开关位置、给水泵出口再循环阀、高低压旁路阀、送风机和引风机的静叶角度、磨煤机风门。

水电侧对应的是水轮机导叶开度、进水球阀和筒阀的行程。这些位置的共同点是都参与联锁或闭环控制，位置信号一丢，保护逻辑就没法判断阀到底动没动、动到了哪。

工况差别很大。靠蒸汽管道的测点，环境温度常年 60~80℃，辐射热更高；风机、压缩机的测点振动大；变频器和大电流母线旁边电磁干扰强。行程从 100mm 级的阀杆到 600mm 以上都有，长的按样本做得到 7620mm。靠热源近的部位一般用分体式，把电子仓挪到温度低一些的地方去。

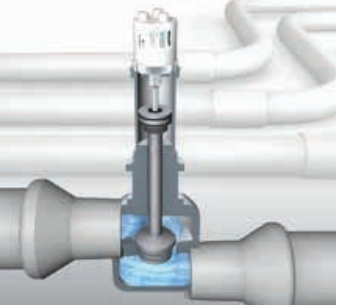

止停阀为什么非得上冗余

快动止停阀要的就是可靠性。它误动一次，机组就得停；该关关不上，后果更严重。这种安全相关的位置反馈，单路传感器不够用——它一旦失效，联锁分不清是真关到位，还是信号丢了。

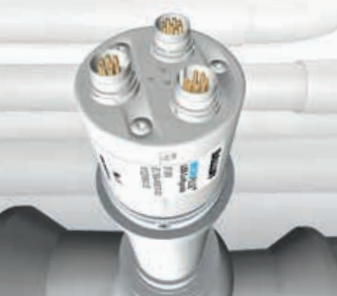

冗余型的做法是在一个壳子里集成两路、甚至三路完全独立的测量系统和电子装置。任何一路坏掉，剩下的那路还在报阀位，安全联锁不会因为单点失效就误判。测量本身是非接触的，没有磨损，寿命长；量程按样本做得到 7620mm，口径大的阀门也覆盖得住。

冗余到底冗余了哪几层

不少人以为换个冗余型号就算完事，其实冗余是个系统活，缺了哪一层，整条链子还是单点。

四层里最容易漏的是供电和标定。传感器和通道一般不会忘，电源和标定这两件事，现场会图省事合并掉，偏偏这两层一合并，冗余就打了对折。

止停阀阀位反馈的安装与调试顺序

• 先确认行程和安装形式：油缸内置还是外置、要不要分体式。内置式得提前在缸体上留好加工位置和磁环的安装空间。
• 再对磁环：两路的磁环都要对正测杆，同心度和间隙按样本要求来，别一个正一个歪。
• 然后是供电和接线：两路分别取电、分别进 PLC 通道，接线图上两个通道的针脚不要混，数据线和时钟脉冲线更不能接反。
• 接着做标定：起点、终点各标一次，而且是每一路分别标，标完把两组数据分别存进计算机参数组。
• 收尾做断电恢复验证：确认送电后阀位直接保持，不用重新跑零位，联锁不会因为送电顺序误动。

现场踩过的两个坑

有过一个挺典型的例子：同一条管线上两台机组的止停阀位读数老是差 0.5mm 上下，联锁隔三差五报两路分歧。查线、查磁环都没毛病，最后翻到调试记录——当初只有一路做了标定，另一路直接套了同一组零位和满量程。两路的零位本来就不在一个点上，这么一比当然分歧。重新把两路分别标一遍，问题就没了。

还见过把冗余做成摆设的：传感器选的是双通道，可两路取自同一个 24V 电源模块。后来那个模块坏掉，两路一起没信号，联锁直接失去阀位。冗余型一定要独立供电，这话说起来简单，现场真干起来常常就省了这一步。

常见问题

问：电厂止停阀用冗余磁致伸缩，两路输出能并成一路读吗？
答：不能。两个通道得分开接到 PLC 上，然后在程序里做两取二或者两取一的判断；要是合成一路去读，冗余这套配置就形同虚设了。装的时候两根磁环都要朝着测杆对准，有一根歪了，判断就会出错。

问：止停阀位反馈为什么绝对值输出比增量型省事？
答：断电恢复后不用重新跑零位，阀位直接保持，安全联锁不会因为送电顺序出岔子。启动时用起点、终点标定一次，计算机设好参数组就行，大修后复装也快。

问：大阀门的止停阀位，磁致伸缩量程和安装怎么定？
答：它不碰不磨，行程按样本最长能做到 7620mm，口径再大的阀门也够用。壳体里塞了 2~3 套彼此独立的测量系统和电路，结构紧凑，原来单套非冗余的型号可以直接顶上去换，安装孔位不用动。

问：靠蒸汽管道的测点温度高，传感器怎么装才稳？
答：靠热源近的部位建议用分体式，把电子仓挪到温度低一些的位置，测杆留在原处。电子部分的耐温范围以厂家样本为准，别拿它去硬扛辐射热。

问：两路读数偶尔不一致，是不是传感器坏了？
答：先别急着换。按顺序查三处：两路的零位和满量程是不是分别标过、两路磁环是否都对正测杆、两路供电是否独立稳定。这三处都在，再回到传感器本身查。
