水力发电磁致伸缩位移传感器-水轮机导叶喷嘴位置反馈

水力发电磁致伸缩位移传感器在水轮机上主要盯三处位置：导叶开度、转轮叶片角度、水斗式机组的喷嘴行程。这三处开度直接决定出力能不能跟着水位平稳调，所以这里选传感器，可靠永远排在精度前面。水机厂房常年潮湿、部分位置还带高压，能不能在这种环境里长期不出事，才是选型的第一道门槛。

水力发电磁致伸缩位移传感器盯的是哪三处位置

不同类型的水轮机，测点不一样，先分清机型再谈选型。

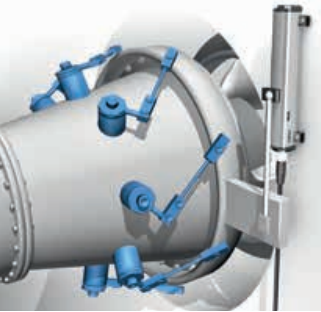

• 转桨式水轮机·导叶开度：导叶由接力器驱动，开度随出力指令调节，是调速器闭环里最核心的反馈。这类位置一般用外置式，比如 18 系列外置式。它有一个水电站特别看重的特性：绝对值输出，断电后不用回零参考，来电就能接着用。

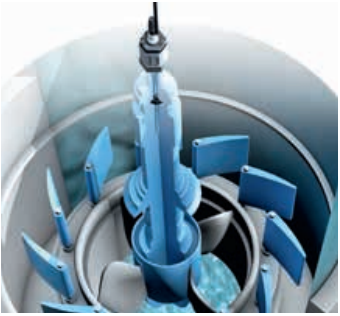

• 转桨式水轮机·转轮叶片角度：桨叶角度跟着水量和工况变，反馈的传感器集成在主轴里的那台液压缸上。这个位置又潮又带压，所以耐压和防护等级都得挑高的，体积还得紧凑——主轴里没那么多空间。

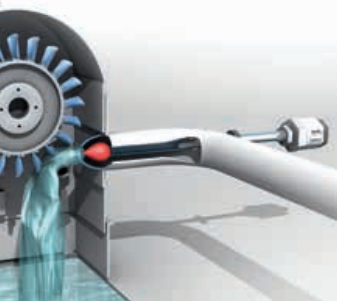

• 水斗式水轮机·喷嘴行程：喷嘴控制喷射流量，直接决定出力。高水头机组的进水压力能到 200bar，要求调节快、动作可靠，一般用紧凑型内置式，装的时候必须挑耐压型。

三个测点对传感器的要求不一样

别看都是报位置，三处的工况差得远，选型时不能一套参数打天下：

导叶这处之所以强调「断电不用回零」，是因为机组一停电，普通增量式反馈就得重新找参考点，恢复送电后多一道回零动作，多一次折腾。绝对值输出省掉的就是这一步。桨叶和喷嘴那两处，防水耐压才是主要矛盾，具体能扛多大压力、防护到哪一级，以厂家样本为准，订货时把实际工况报清楚。

水电站现场安装的三条硬要求

第一，电缆入口一律朝下。水机厂房潮气重，接头朝上等于给水开了个口。短期不显，一个检修周期下来，端子就开始发绿。

第二，接线盒优先选高防护型，别拿通用型硬顶。潮气加温差，接线盒里会凝露，通用型的密封扛不住。

第三，磁环固定螺栓要纳入检修清单。水下振动长期作用，螺栓会慢慢松；松了位置就漂，而这种漂是缓慢的，出问题时很容易被误判成传感器本身坏了。

两个现场故障：现象、原因、怎么处理

现象一：导叶反馈偶尔跳变，阴雨天更明显。打开接线盒一看，端子发绿、有积水痕迹。原因是电缆接头朝上，雨水和凝露顺着线往下走，进了接线盒。处理：把接头改成朝下走线，加防水弯；接线盒换成高防护型，重新做密封。这类问题别急着换传感器，先把线处理好。

现象二：导叶开度指示慢慢偏，偏得不多但一直在偏，校完零满度一两个月又回来。这种「慢性漂移」多半不是传感器坏了，是磁环固定螺栓在振动里松了，磁环相对活塞的基准位置挪了。处理：停机后复紧螺栓（必要时加防松措施），再重新标定零点和满量程。漏掉复紧这一步，标定完还会再漂。

什么时候选外置式，什么时候选内置式

一句话分：装在机构外面、能看到、方便检修维护的，选外置式，导叶接力器就是这一类；装在油缸或主轴内部、空间受限又必须耐压的，选内置式，桨叶角度和喷嘴行程属于这一类。

外置式的好处是更换和标定都方便，不用拆液压件；内置式的优势是抗环境、抗干扰，但安装和密封要求高，一旦电子仓进水基本就废了。水电站设备检修窗口少，选型时宁可把防护和耐压等级留足，也别为了省一点成本留下返工隐患。

常见问题

问：水轮机导叶开度反馈，18 系列外置式怎么装？
答：导叶开度随出力调节，用外置式装在导叶接力器或执行机构上报名位置，断电后不用回零参考，非接触也耐磨。接线盒选高防护型，电缆接头朝下别积水，这是水机厂房最基本的一条。

问：水斗式水轮机喷嘴压力到 200bar，位置反馈怎么选？
答：喷嘴控制喷射流量和出力，进水压力高的能到 200bar，要求调节快又可靠，得用紧凑型内置式，并且挑耐压型。普通型硬上会漏油，检修停机时顺便查一下磁环固定螺栓。

问：转桨式水轮机的转轮叶片角度，传感器往哪装？
答：装在主轴里面那台液压缸上，跟着桨叶一起工作。那地方又潮又带压，所以耐压和防护都得挑高的，体积还得紧凑。下单前把压力、湿度、安装空间一并说清楚，别光报行程。

问：为什么导叶反馈强调「断电不用回零」？
答：绝对值输出断电后位置还在，来电就能接着用；增量式的一断电就得重新找参考点，恢复送电多一道回零动作。水电机组启停频繁，省掉这一步，运行和维护都省心。
