注塑机直线位移传感器信号转接线盒与抗干扰改造

注塑机直线位移传感器装在动模板、顶针或射出机构上，控制器却在几米到几十米外的电柜里，这段距离用模拟量硬拉过去，是位置读数发飘的常见根因。把采集和转换挪到传感器旁边，用一根总线把数字量送回去，多数漂移当场就没了。下面按现场顺序讲清楚四件事：为什么会飘、盒子里做了什么、线怎么接、坑在哪。

注塑机直线位移传感器离电柜远，模拟量为啥必飘

模拟量输出无非那几种：0~10V、0~5V、±10V、4~20mA。线一拉长，它本身就是一根天线，变频器的开关频率从几 kHz 到十几 kHz，通过线间耦合和地电位差，一股脑往信号线里灌。这不是传感器质量的问题，是传输方式的问题。

电压输出比电流输出更怕长线。0~10V 走几十米，线路压降和干扰直接叠在信号上；4~20mA 靠电流环抗干扰好一些，但要是信号地与动力地不干净，一样飘。容易误判的一种情况是：万用表在传感器端量着电压稳稳的，PLC 采进来却一会儿一个数——这多半是两点接地形成环流，或者线槽里跟变频器动力线平行走了十几米。

转接线盒里面到底做了什么

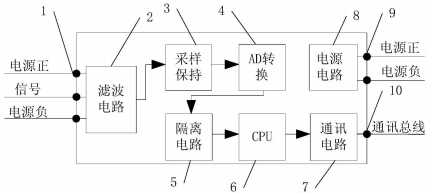

盒子干的活，就是把「采集」这一步从电柜搬到传感器旁边。传感器的 VCC、GND、AV 三根线就近进盒，模拟段压在两米以内，剩下的路交给数字。

• 有源低通滤波：先把变频器带来的高频噪声压掉，别让它进 AD。截止频率要跟实际信号带宽匹配，压得太狠会把真实的位置变化一起吃掉。
• 采样保持锁存：AD 转换需要时间，这期间信号还在动，转出来的码就不准。采样保持电路把信号「冻」住，转完再放。
• 16 位以上 AD：位数决定分辨力，16 位在 10V 满量程下，一个码大约折合 0.15mV 左右；但有效位数会被前端噪声吃掉几位，别只看位数。
• 光耦隔离：模拟地和数字地分开，数字电路的开关噪声不会窜进模拟前端。光耦的响应速度要够，别低于采样率需要的带宽。
• CPU 与数字滤波：读 AD 结果后做一次滑动平均或中值处理，把偶发的单个坏码剔掉再打包上传。
• 隔离电源：盒内单独出一路隔离电源给前端模拟部分，这一路别跟动力电共地，否则隔离等于白做。
• 总线输出：常见 CAN、RS485/Modbus、以太网，视型号定。CAN 常用 500kbps，线长的场合降到 250kbps 换稳定也划算。

采样多快够用？注塑机一个整模周期通常几秒到几十秒，位置刷新做到 1~2ms 一次已经绰绰有余。采样率不是越高越好，前端滤波、AD 和总线带宽都跟得上才有意义，光把采样率堆上去，噪声也一起采回来了。

就近数字化和模拟量远传，账怎么算

算成本别只算盒子。每多一路模拟量，就多一根多芯屏蔽线、多一段线槽、多一个电柜端子和一个 PLC 通道，人工也跟着涨。改成总线以后，后面想加测点只是接线的事，电柜里省下的模拟通道也是一种收益。

现场安装与接线：盒子该装在哪儿

盒子装在哪，直接决定这套改造有没有用。唯一的硬要求是：越靠近传感器越好，模拟段越短越好。剩下的按下面的清单过一遍，装完当天就能验收。

两类现场卡点：现象、原因、处理

第一种：射胶阶段位置读数跳零点几毫米，和油温、负载都对不上。现象是静止时读数正常，一动就跳。查下来是模拟线跟变频器动力线在同一个线槽里平行走了二十多米，共模干扰灌进前端。处理办法不是换传感器，而是先把两根线分开走、缩短平行段，再把采集盒挪到传感器旁边——这两步做完，跳动基本消失。

第二种：总线上最后一台设备不上线，通讯时好时坏。现象是前面几台正常，远端那台时通时断。原因八成是终端电阻只加了一头，或者中间站点也有人加了 120Ω，把总线负载拉偏；也可能是地址撞车。处理：确认只有首尾两端各一个 120Ω，中间站不加，逐个核对节点地址，长线把波特率降一档再看。

盒子怎么挑：看这五项就够

再提醒一句：整套改造里，传感器本身往往不用动。原来那支模拟量输出的传感器，只要输出类型跟盒子前端匹配，把线就近接进盒子就行。真要说换了什么，换掉的是那几十米模拟线。

注塑机直线位移传感器信号改造常见问题

问：注塑机直线位移传感器离电柜几十米，信号老是飘怎么破？
答：在传感器旁边加个转接线盒，把采集、AD 转换、通讯都做进盒里。传感器的三根线就近进盒，数字化以后走 CAN 或以太网传到远端控制器，模拟量不再拉几十米，变频器干扰就进不来了。

问：转接线盒为什么不能图省事装在电柜里？
答：装在电柜里，前端模拟线还是几十米长，干扰照样灌进去，等于只加了个通讯模块，「近采集」的意义全丢了。盒子要靠传感器装，模拟段压到两米以内才算到位。

问：盒内隔离电源起什么作用，不隔离行不行？
答：隔离电源把模拟地和数字地分开。两者共地时，数字电路的开关噪声会窜进模拟前端，16 位 AD 的有效位数能被吃掉好几位，表现出来就是分辨率够、读数却一直小幅跳动。另外这一路别跟动力电共地。

问：用总线远传，现场容易漏掉哪一步？
答：终端电阻。首尾两端各一个 120Ω，中间站点不加；节点地址别跟别的站撞；长线把波特率降一档。这三条漏一条，通讯就会时通时断。

问：改造要不要把原来的传感器一起换掉？
答：一般不用。原来的模拟量传感器只要输出类型跟盒子前端匹配，三根线就近接进盒里就行。真正被换掉的是那几十米模拟线，传感器本身通常照用。

问：位置数据刷新多快才够？
答：注塑机一个整模周期通常几秒到几十秒，位置刷新 1~2ms 一次就足够了。再快意义不大，反倒容易把前端噪声一起采回来。
